1 背景描述

聲襯廣泛應用于民用發動機短艙中,用來吸收風扇、渦輪以及噴流噪聲。

短艙中比較常用的聲襯形式為蜂窩夾層結構,包括穿孔板、蜂窩夾層以及背板等構成。這種聲襯對風扇噪聲有比較好的降噪效果。但這種聲襯不耐高溫,因此不能用在渦輪和噴流噪聲方面。針對這一問題,金屬多孔介質材料是一個很好的選擇,它具有耐高溫、吸聲系數高的特點,越來越多的被用作聲襯的吸聲材料。

2 技術難點

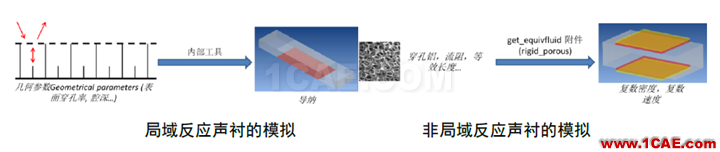

聲襯主要由穿孔板(或金屬網等)、核心吸聲材料構成。使用CAE技術模擬聲襯主要面臨以下技術難點:

? 局域反應聲襯需準確計算出聲襯的導納值

對局域反應聲襯,可根據其幾何和流動參數(表面穿孔率、腔深…)通過阻抗模型計算出聲襯的導納值,作為聲波方程的邊界條件,模擬出聲襯的作用。選擇合適的理論工具得到準確的導納值是這類問題的技術難點。

? 非局域反應聲襯需要對聲襯進行建模

而對非局域反應聲襯,聲波在主流介質和聲襯中有耦合作用,不能簡單的用導納邊界條件模擬聲襯,必須同時對聲襯進行建模。而核心吸聲材料和穿孔板的建模是這類問題的技術難點。

3 案例介紹

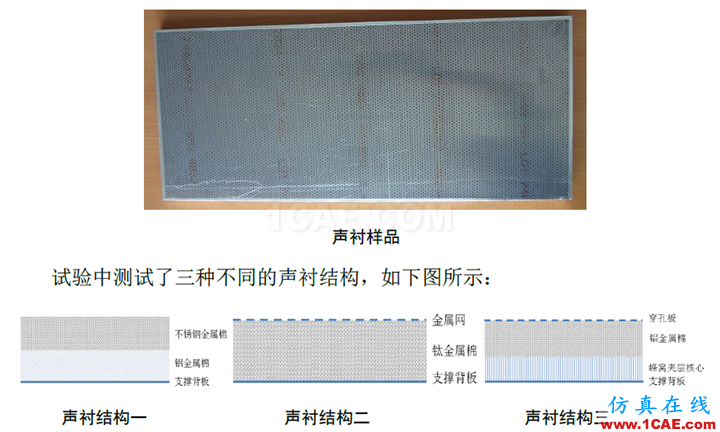

案例選取在荷蘭宇航院的NLRFDF測試臺完成的金屬多孔介質聲襯,同時使用ACTRAN軟件進行聲襯模擬。聲襯樣品如下:

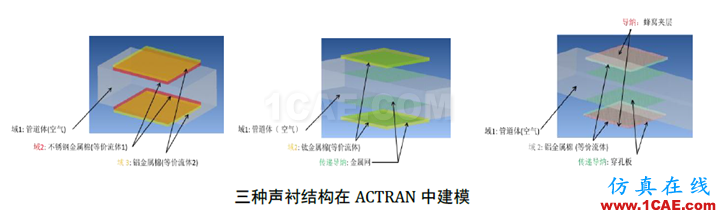

聲襯結構一兩種金屬棉材料分別定義為等價流體域。聲襯結構二中金屬網采用傳遞導納來模擬其作用,而鈦金屬棉定義為等價流體域。聲襯結構三面板是穿孔板定義為傳遞導納條件。聲襯核心由金屬棉和蜂窩夾層粘合在一起。金屬棉定義為等價流體域,蜂窩夾層(聲抗)定義為表面導納邊界條件。

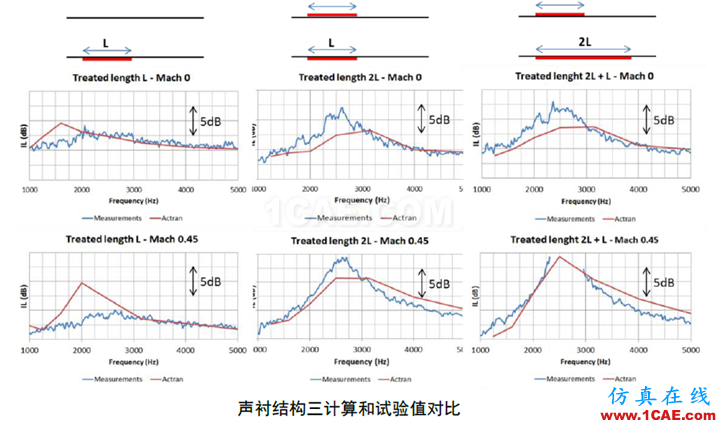

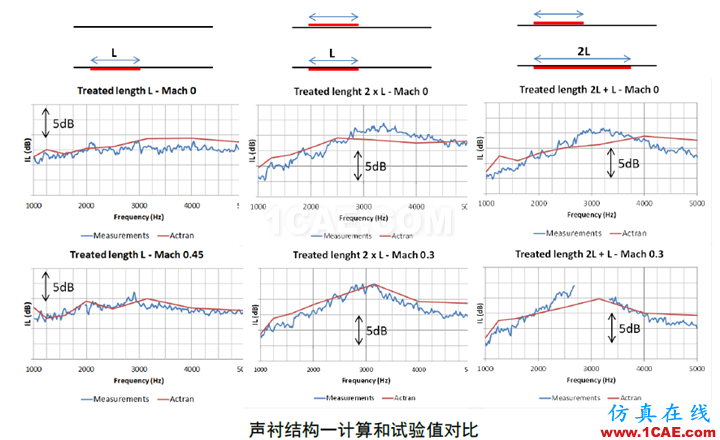

從計算和試驗值對比結果來來看,趨勢基本一致,在主要頻率上,量值一致,結果吻合度比較高。

4 總結

借助ACTRAN軟件,能夠對多種聲襯結構建模和聲學分析,得到精確的聲襯插入損失結果,進而可以評估不同聲襯的吸聲效果。將ACTRAN軟件強大的聲襯模擬能力和適當的優化算法相結合,就可以找到最優的聲襯結構,為工程設計提供了有力的理論分析工具。
