模態分析在揚聲器設計優化中的作用

2017-05-05  by:CAE仿真在線  來源:互聯網

這次圖和動態圖比較多,應該容易看得懂

一、結構模態

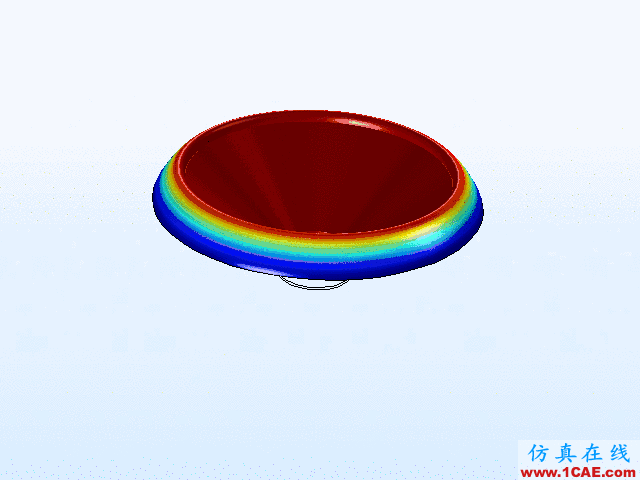

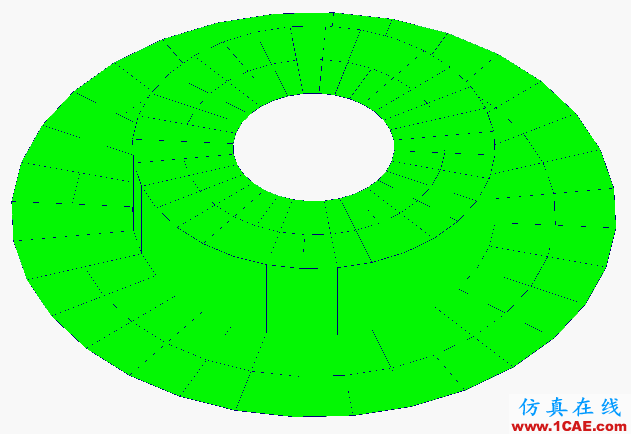

1.揚聲器Fs

一般是第一階模態

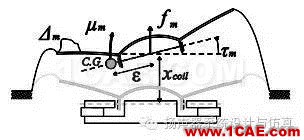

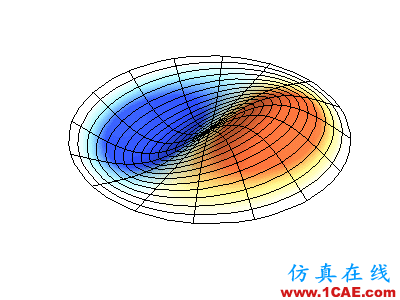

2.晃動模態

一般是第二階和第三階模態。對軸對稱喇叭來說,模態頻率接近,振型旋轉90°。

容易擦圈 這個頻率點一般不是位移最大的時候

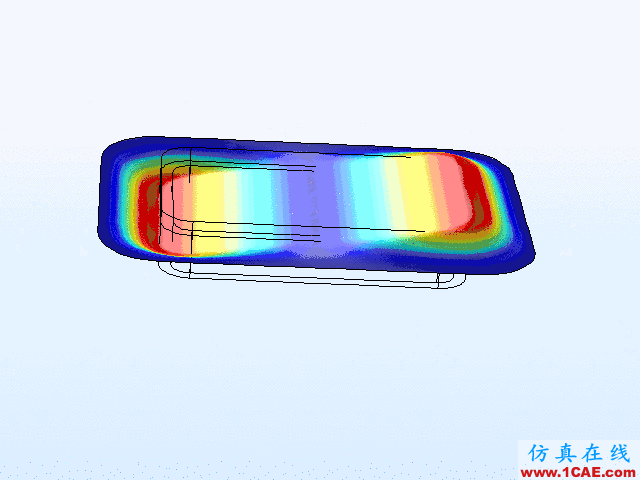

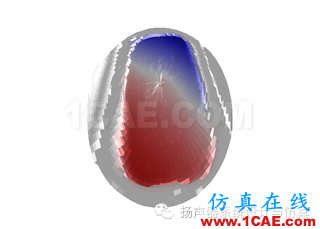

如果是類似下面的方形或者跑道型振膜,一般長軸晃動是第二階,短軸晃動是第三階

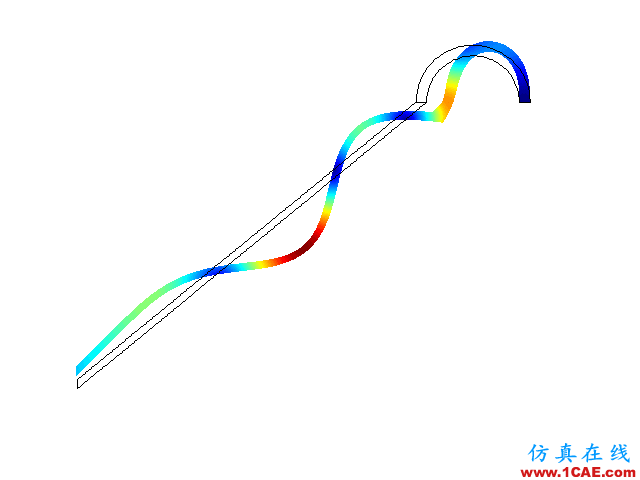

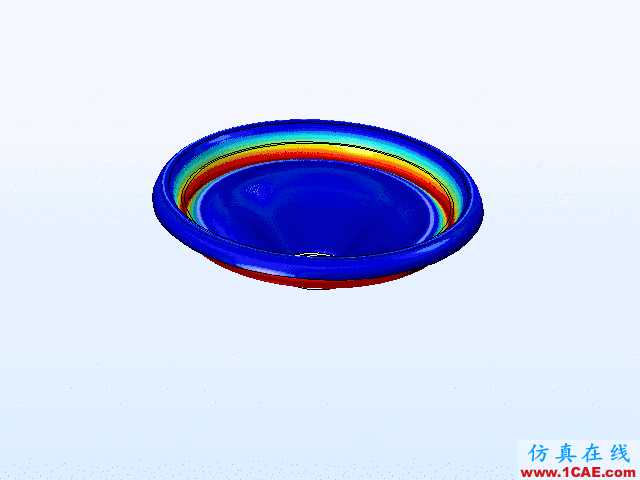

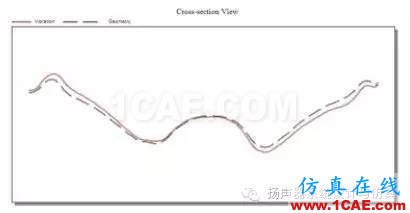

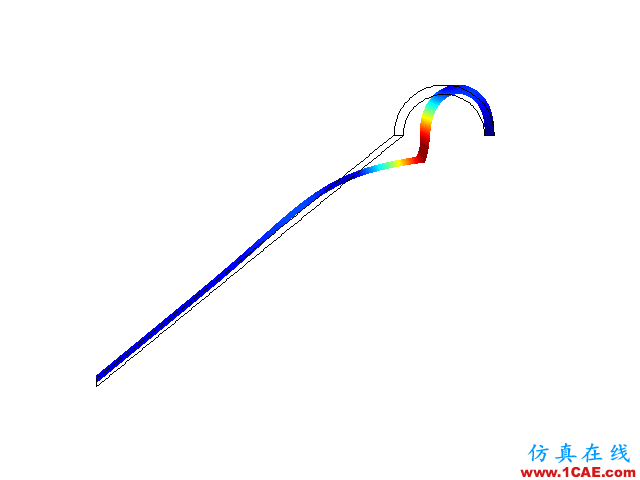

3.中頻谷

音盆邊緣諧振

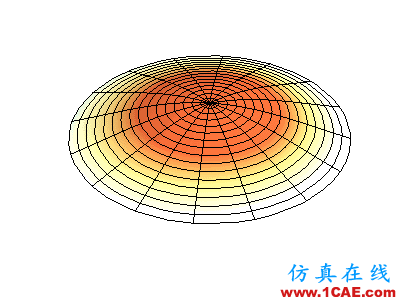

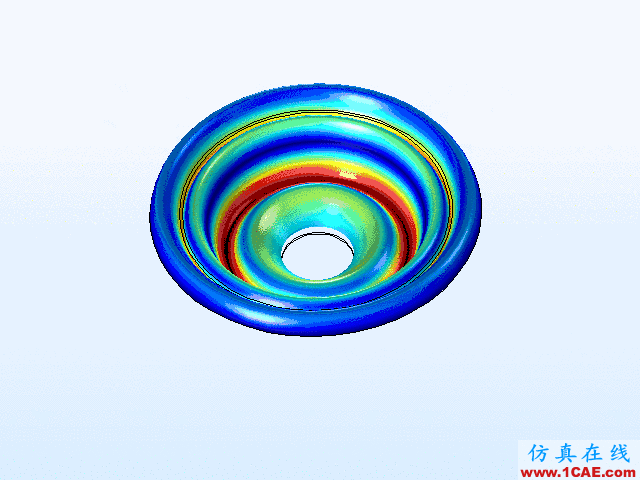

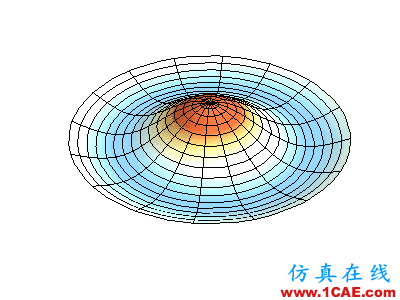

4.節圓分割振動

會對頻響曲線噪聲峰峰谷谷的影響

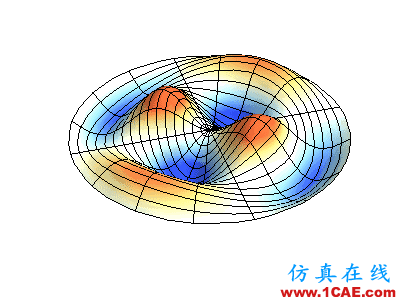

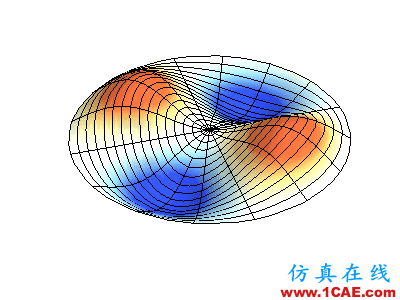

5.非軸對稱分割振動

一般情況下對揚聲器頻率響應影響不大。如果用2維軸對稱會損失全部軸對稱模態,或者1/2,1/4模型會損失部分軸對稱模態。最近還和一位同事探討過這個問題。

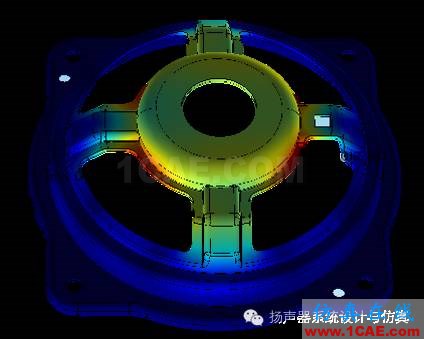

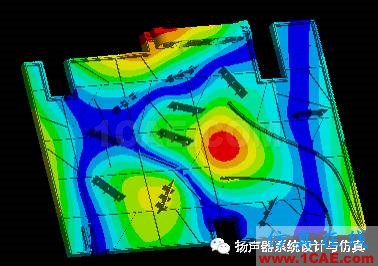

6. 結構強度

可以定性半定量地判斷盆架或外殼的結構強度

對結構弱的位置進行增加加強筋,加厚之類的操作

參看【揚聲器系統設計與仿真】揚聲器振動結構仿真分析

可以采用Klippel的Scanner模塊或者Polytec激光測振儀來進行驗證,或直接判斷

二、聲模態

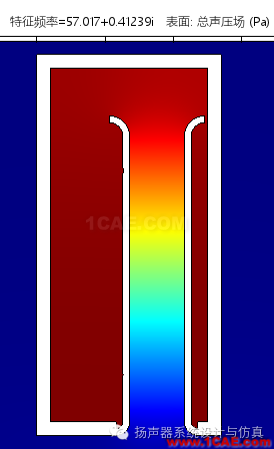

1. 倒相箱的準確Fb計算

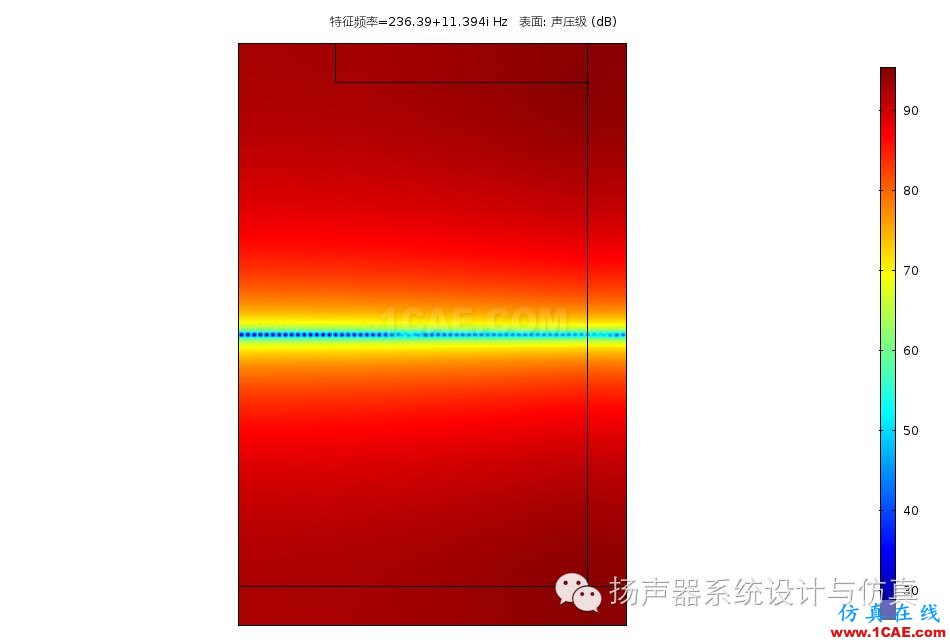

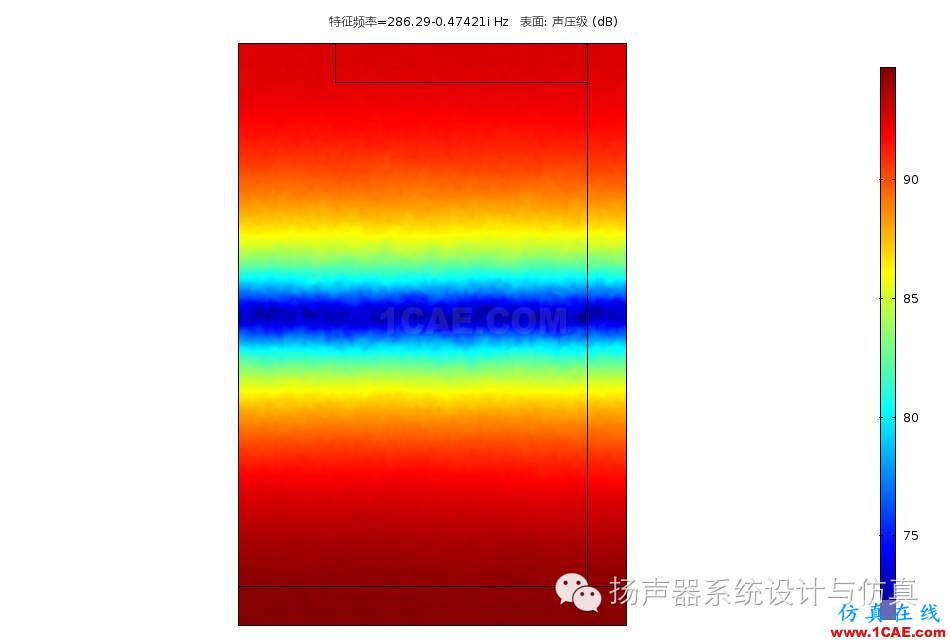

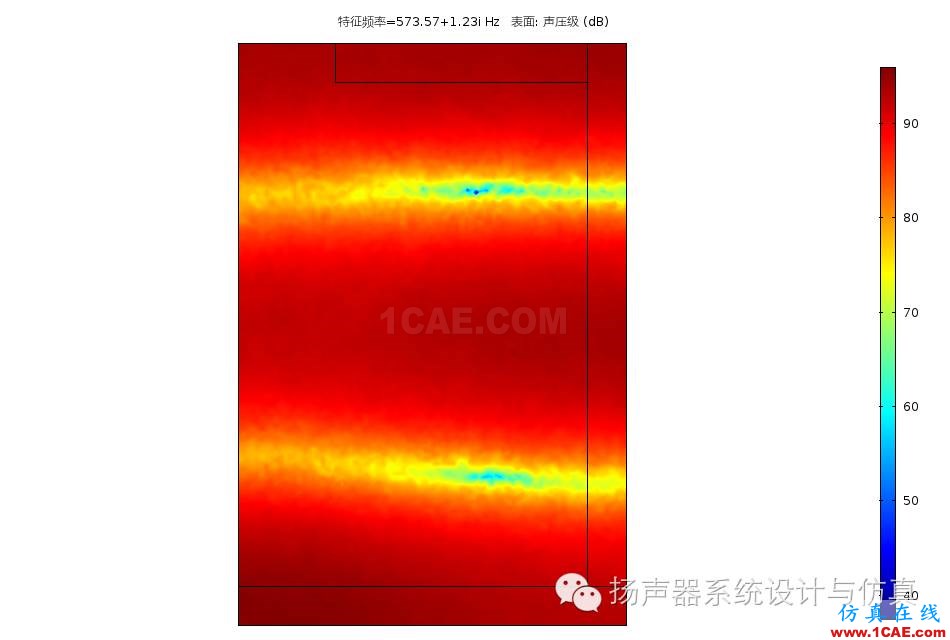

2.箱內駐波

可以通過改變箱體內尺寸,調整揚聲器安裝位置等方法來避免箱內駐波對頻響曲線的影響

3.考慮吸音棉的影響

可以通過改變添加吸音棉等方法來避免箱內駐波對頻響曲線的影響

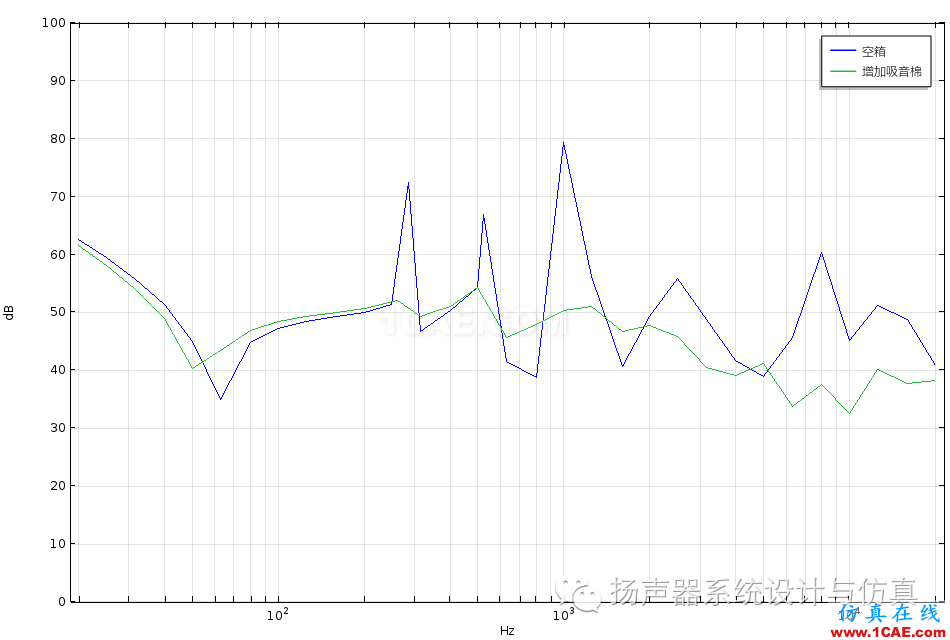

下圖是一定條件下空箱和增加吸音棉對揚聲器頻響影響的差異。可以看到某些頻段增加吸音棉可以減少箱內駐波對揚聲器頻響的影響。

參看【揚聲器系統設計與仿真】箱體內駐波以及復雜開口箱fb仿真

三、聲固耦合模態

也可以稱為濕模態。 高音,壓縮高音,微型揚聲器等等需要考慮空氣的耦合對模態的影響

當然這個就比較復雜了。耦合求解通常都不是什么容易的事情

內容轉載自公眾號:揚聲器設計與仿真
