問題描述:實際工程案例中往往會遇到非常規的磁鋼充磁方向,本案例中以梯形充磁為例,演示自定義磁鋼充磁方向的操作方法。

解決辦法:

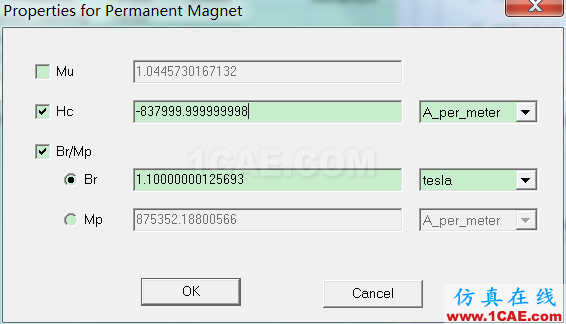

第一步:正常定義剩磁和矯頑力

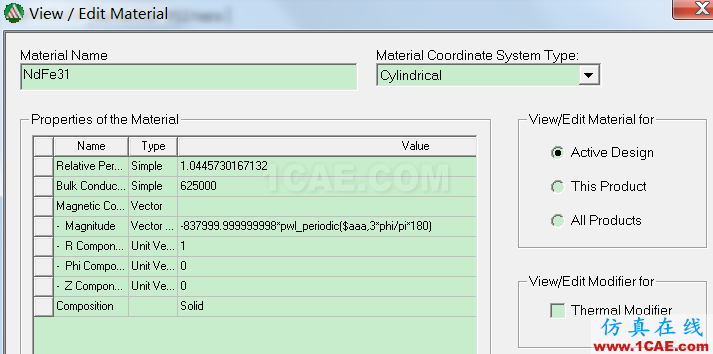

第二步:用一個pwl函數,改變方向定義:

-837999.998*pwl_periodic($aaa,3*phi/pi*180)

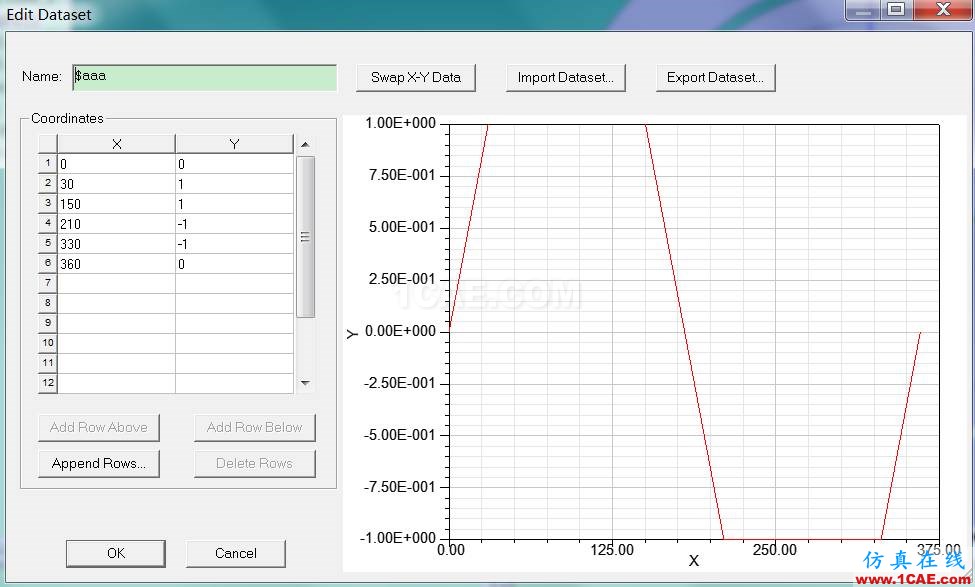

其中,dataset的定義為:

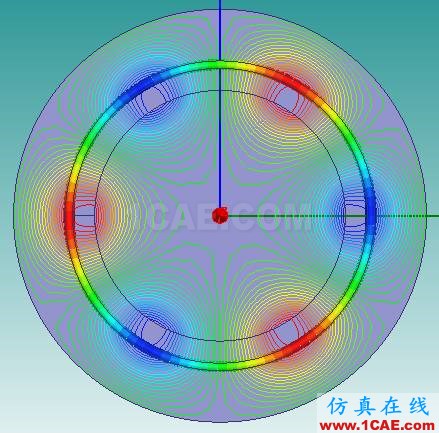

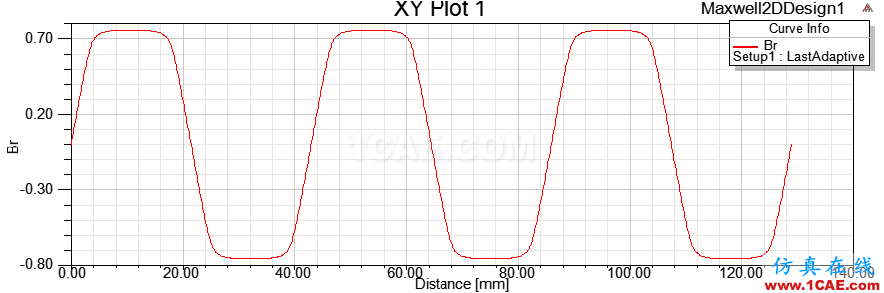

第三步,充磁設置完成,正常計算。觀察效果:

問題描述:很多企業購買了1個task的Maxwell之后,在多人同時使用軟件時受到瞬態場求解器不夠用的困擾。在Maxwell軟件內可以設置仿真任務排隊,一個仿真任務結束之后,自動開始下一個。

解決辦法:分兩步

步驟一:激活仿真任務排隊

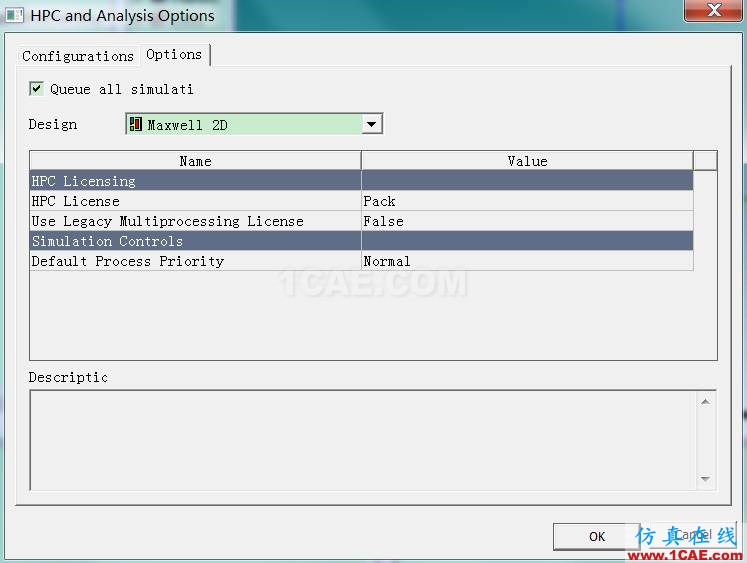

點擊菜單 Tools>Options>HPC and Analysis Options,在彈出的HPC and Analysis Options窗口中,選擇option標簽

步驟二:分別點擊分析各個Design。
