Abaqus分析步中轉換摩擦系數

2016-11-24  by:CAE仿真在線  來源:互聯網

當兩個物體產生接觸時,在接觸面上會傳遞法向力和切向力,這兩個力之間滿足一定的關系,此關系為摩擦,可用接觸面上的應力來表示。

在實際問題中,兩個物體的接觸界面上通常都存在摩擦,從而可傳遞切向力,因此在進行仿真分析時,也應當考慮摩擦效應。但添加摩擦系數后,會增加計算時間,尤其當模型較大且處于調試階段時,大大降低了調試效率,而且添加摩擦并不會提高模型的收斂性;另一方面,對于有些問題,并不關心初始階段的摩擦效應,因此可在初始分析時不考慮摩擦,而在后續分析時增加摩擦來提高計算效率。

下面通過一個小實例來講解如何在Abaqus分析步中改變摩擦系數。實例示意圖如圖1所示,上端小方塊在下端長方塊上滑動,滑動過程分為兩個階段,第一階段不考慮摩擦效應,第二階段考慮摩擦效應。另外在第一階段之前增加一個分析步,用來在小方塊上施加一個向下的力,使小方塊和長方塊之間產生接觸;在第二階段之前增加一個分析用來改變摩擦系數。此時會有四個分析,各分析步的作用如表1所示。

如上面所述,需在第三個分析步中考慮摩擦系數,因此需在第三個分析步中添加如下關鍵字

在改變摩擦系數時,最好單獨建立一個分析步。

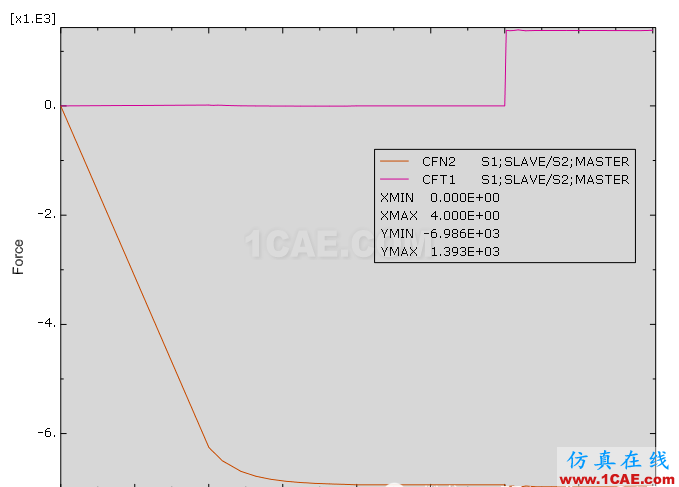

下面通過接觸面上的法向接觸力和切向接觸力的變化來說明摩擦效應的變化,接觸面上的法向接觸力和切向接觸力變化曲線如圖2所示。

圖2中CFT1為切向接觸力,即摩擦力,CFN2為方向接觸力,從第四分析步中的數值可看出CFT1≈0.2* CFN2,滿足理論假設。
