搜索Abaqus拓?fù)鋬?yōu)化實例
2017-09-24 by:CAE仿真在線 來源:互聯網
拓?fù)鋬?yōu)化是在優化迭代循環中,以最初模型為基礎,在滿足優化約束(比如最小體積或最大位移)的前提下,不斷修改指定優化區域單元的材料屬性(單元密度和剛度),有效的從分析模型中移走單元從而獲得最優設計。其主體思想是把尋找結構最優化的拓?fù)鋯栴}轉化為給定設計區域?qū)で笞顑?yōu)材料分布的問題。下面以一個簡單的實例展示拓?fù)鋬?yōu)化在Abaqus中實現的主要流程。
1. 模型的描述
模型為橫梁,長50mm,高15mm,厚1mm。材料為低碳鋼,密度7.9e-t/mm3,彈性模量2e5,泊松比0.3。優化的目標:求在體積減少50%的情況下,按照應變能最小,進行拓?fù)鋬?yōu)化。
圖1 模型示意圖
2. 有限元模型的建立
建模時,采用2D的Shell模型,用平面應力單元進行網格劃分,并創建一個靜態分析步。

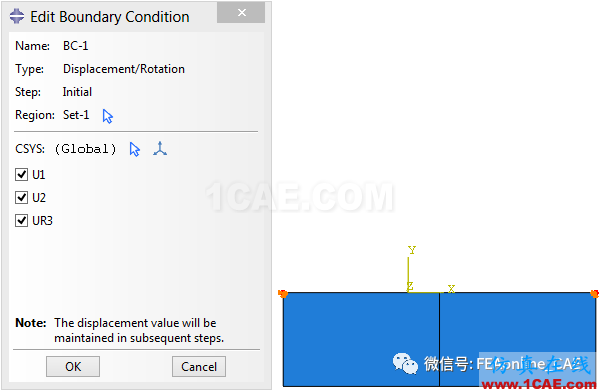

邊界:橫梁上邊左右兩端點為固定支撐,如圖2所示
載荷:下邊線中點受集中力F=10N,如圖3所示。
圖2 橫梁上邊兩端點固支約束

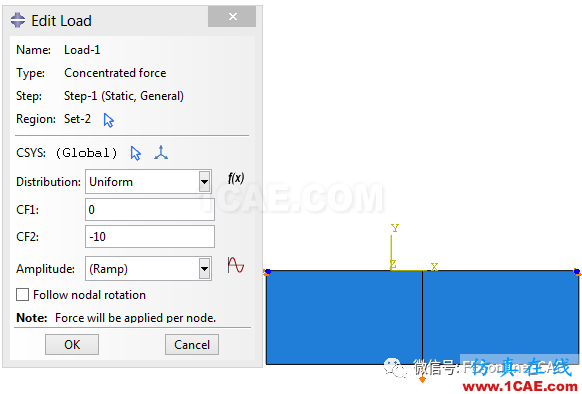

圖3 橫梁下邊中點受向下10N載荷
3. 基礎模型的分析結果

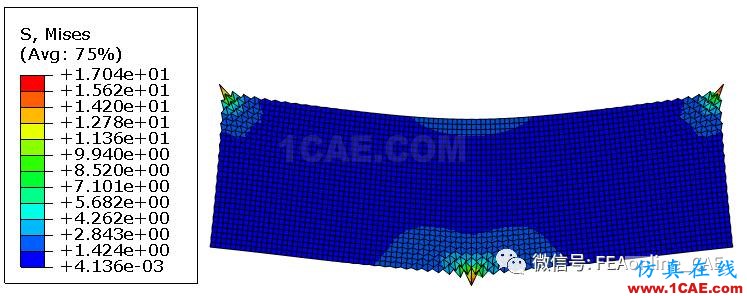

圖4 基礎模型的Mises應力云圖
4. 創建優化任務

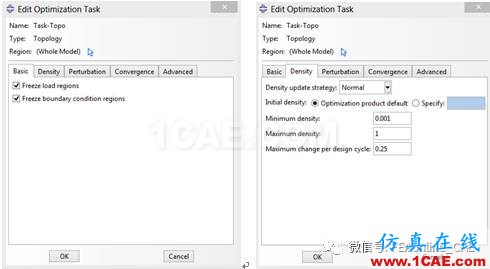

進入Abaqus的優化模塊,單擊工具欄中的創建優化工具,在彈出的優化任務對話框中選擇拓?fù)鋬?yōu)化任務,并編輯優化任務,凍結載荷和邊界區域,如圖5所示。
圖5創建設計響應
5.優化任務定義

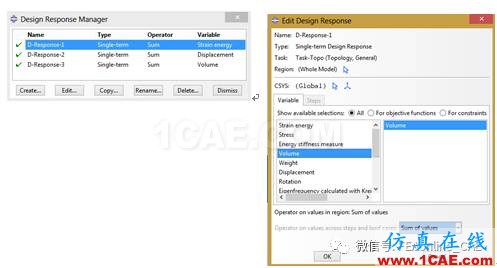

單擊工具欄中的創建設計響應工具,選擇Single-term。分別創建應變能設計響應、中點位移設計響應以及體積的設計響應,如圖6所示。
圖6 創建設計響應
6. 創建目標函數

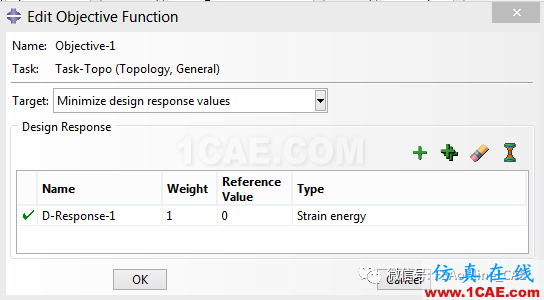

單擊工具欄中的創建目標函數工具,并編輯目標函數,目標函數設置為應變能最小,如圖7所示。
圖7創建目標函數
7. 創建約束

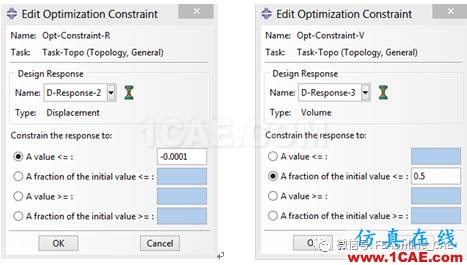

單擊工具欄中的創建約束工具,在彈出的對話中,對中點位移和體積進行約束,如圖8所示。
圖8 創建約束
8. 創建優化進程及結果

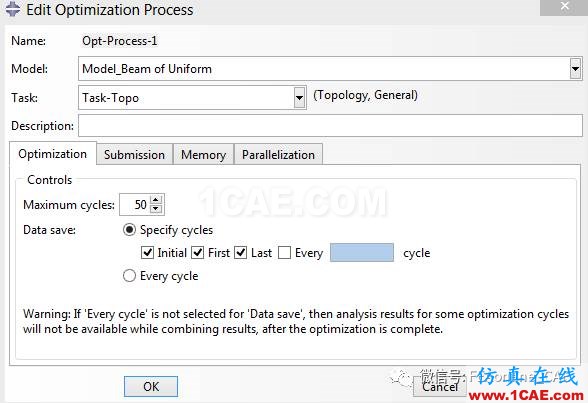

進入Job模塊,單擊工具欄中的創建優化進程工具,設置最大循環次數為50。
模型計算了29次后結束,下圖為優化過程中一些典型拓?fù)浣Y(jié)果。

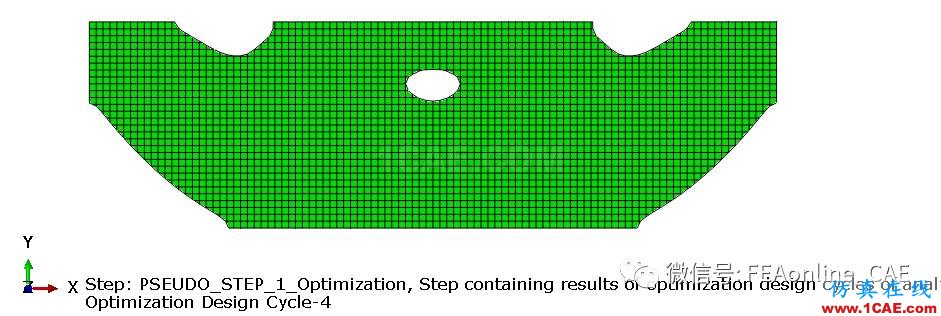

第四次循環后

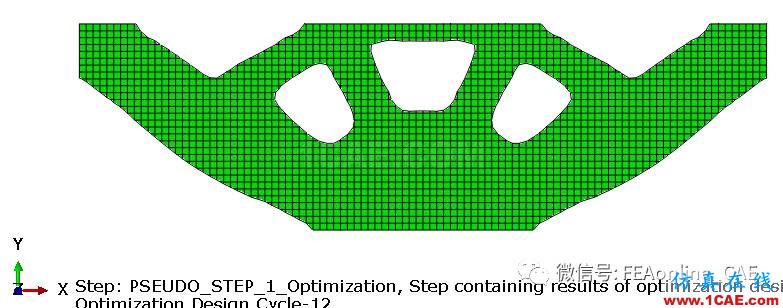

第十二次循環后

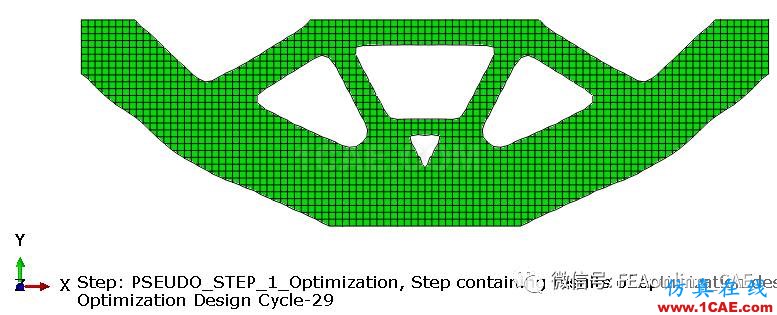

第二十九次循環后
