基于ANSYS workbench平臺下nCode Design Life的連桿疲勞分析簡例計算

2017-01-13  by:CAE仿真在線  來源:互聯網

基于ANSYS workbench平臺下nCode Design Life的連桿疲勞分析簡例計算

基于ANSYS workbench平臺下nCode Design Life的連桿疲勞分析流程簡述

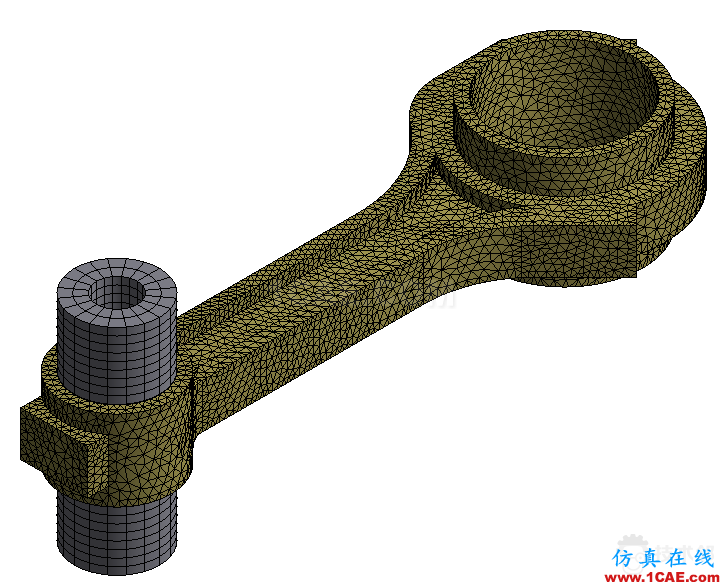

幾何模型與網格劃分如圖所示

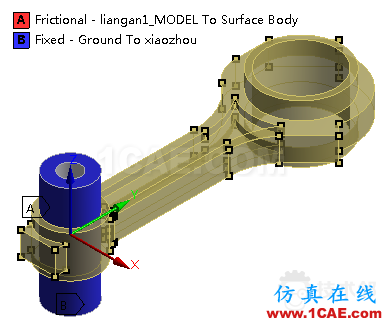

約束條件與接觸設置

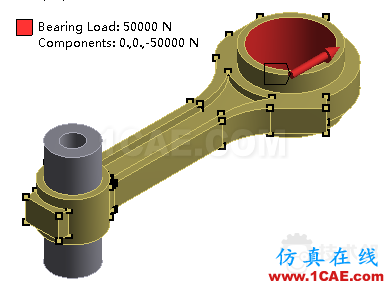

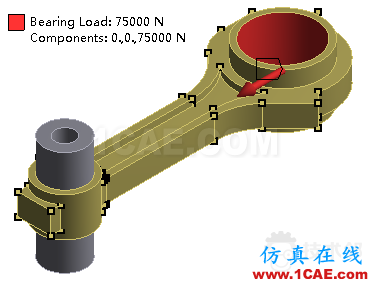

針對連桿進程與回程過程承載不同,分別賦予Bearing Load軸承載荷不同的數值與方向(在項目流程圖中建立兩次靜力學分析)

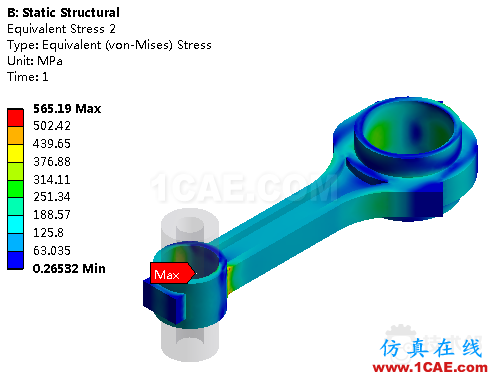

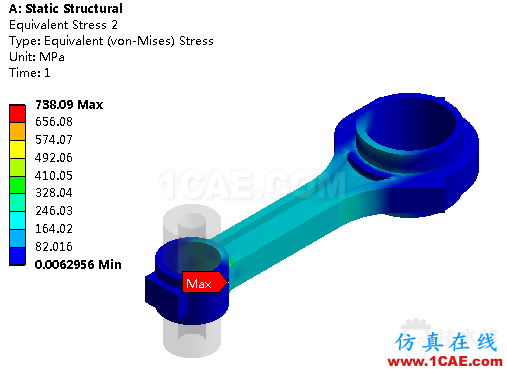

求解并后處理等效應力分布






兩個結果聯合導入ANSYS workbench平臺下nCode Design Life,將兩個靜力學求解solution拖入nCode Design Life。

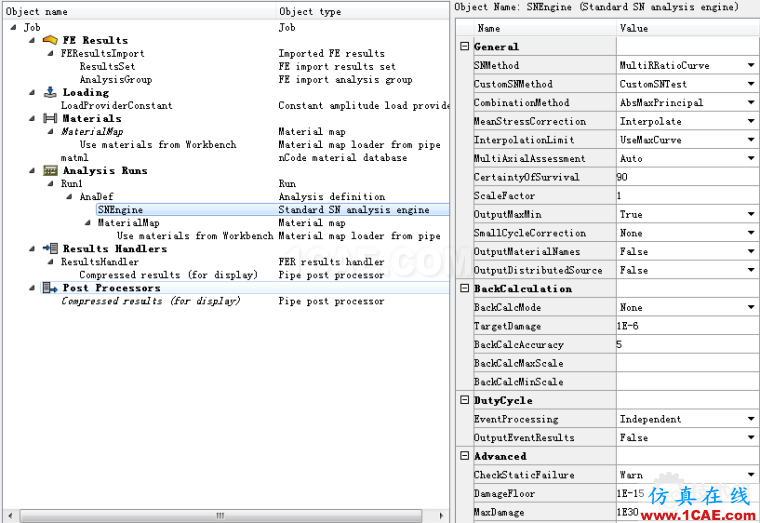

Bearing Load軸承載荷在WB的疲勞工具中不能進行換向處理,因此在nCode中簡化考慮該結構承受兩個方向的載荷,為Zero-based loading載荷方式,擴大比例系數為2。右鍵S-N分析,修改為常幅值分析,將min-factor設置為0,max-factor設置為2。

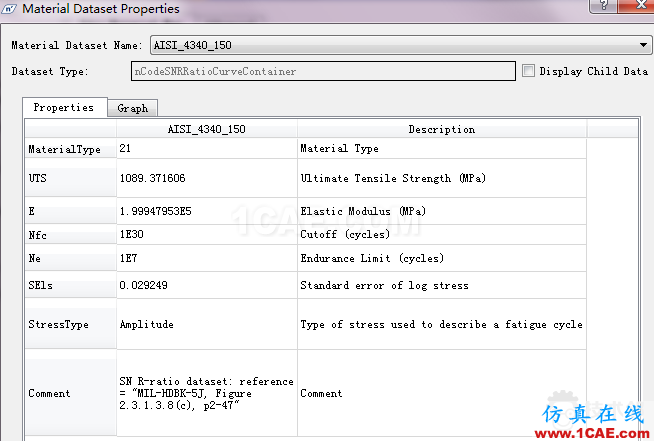

疲勞材料屬性與SN曲線:右鍵S-N分析,打開材料菜單,將材料賦予所有的mat。

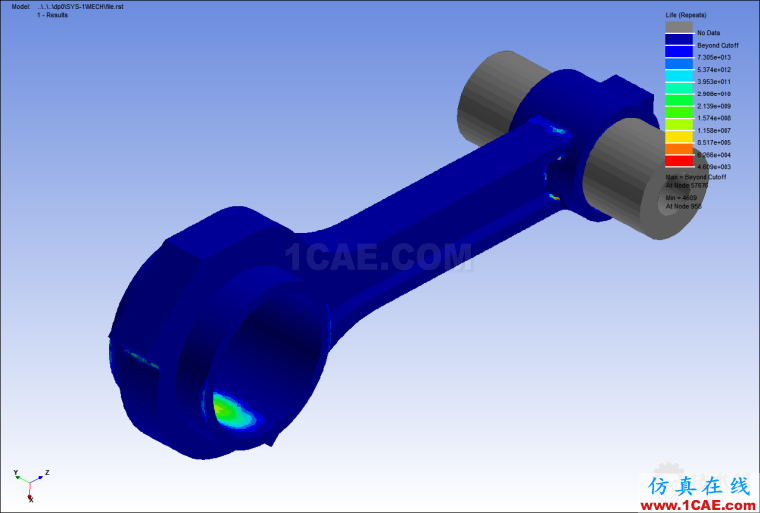

計算壽命
