Ansys workbench、SolidWorks的3D模型邊緣粗糙、有鋸齒圖形線條精度差怎么解決？

2019-08-31  by:CAE仿真在線  來源:互聯網

做仿真的經常會使用到Ansys workbench和SolidWorks兩個軟件,他們相互配合可以大大提高仿真的效率,并一定程度上減少ansys的計算難度。

但是SolidWorks的3D模型邊緣粗糙、有鋸齒圖形線條精度差常常碰到,查到什么程度呢?有圖為證,本來是個圓環:

簡直是變成了直線段構成的多邊形了,哪里是圓?

最差的情況直接導致ansys網格劃分失敗,無法進行仿真,這種情況怎么解決呢?

首先看看SolidWorks這邊的情況。

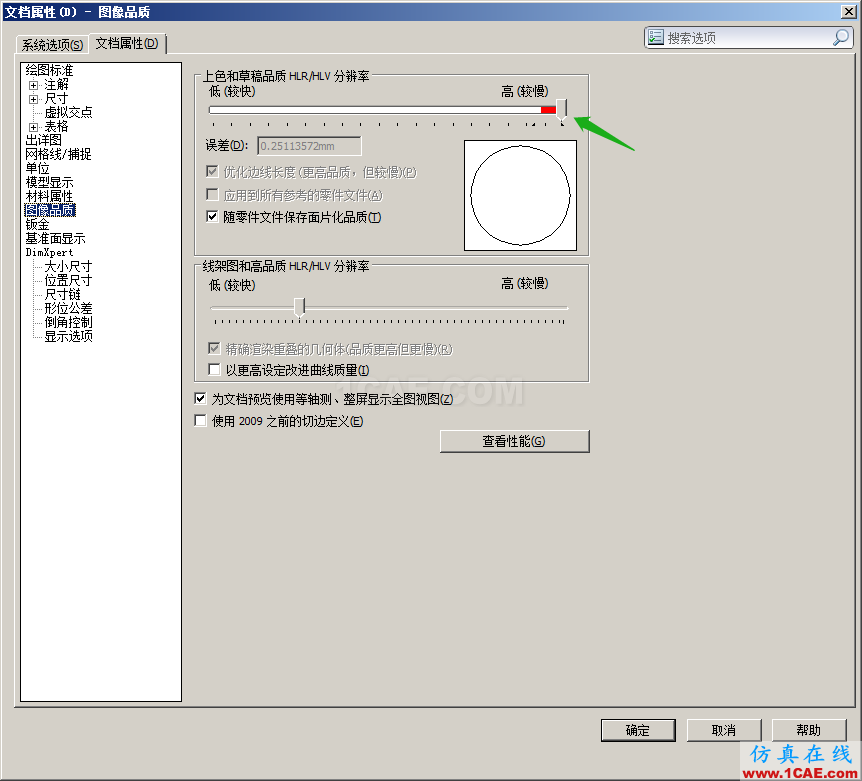

一開始你肯定會猜測是因為SolidWorks版本問題導致SolidWorks無法輸出高精度的工業級文檔。其實不然,這個可以通過菜單:工具》選項》文檔屬性這里設置:

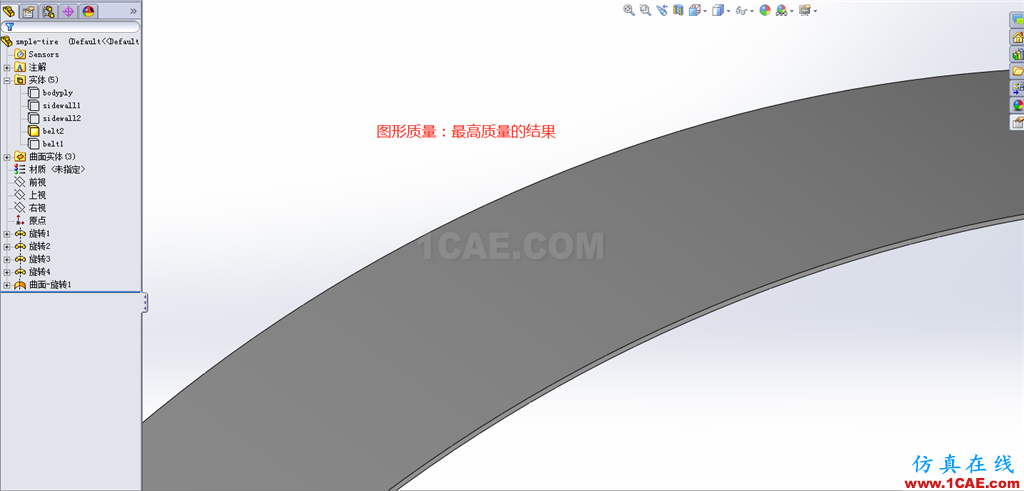

HLV/HLP設置最高值后,圖形馬上光滑如下圖:

但是你必須衡量一下你的機器性能,這種設置內存和計算量將大為增加。可能速度會降低。

如果你以為這樣導出到ansys就可以解決問題,那就大錯特錯了。

導出到ansys后,你會發現一切依舊,鋸齒和線條精度根本沒有一點改變。這是怎么回事呢?

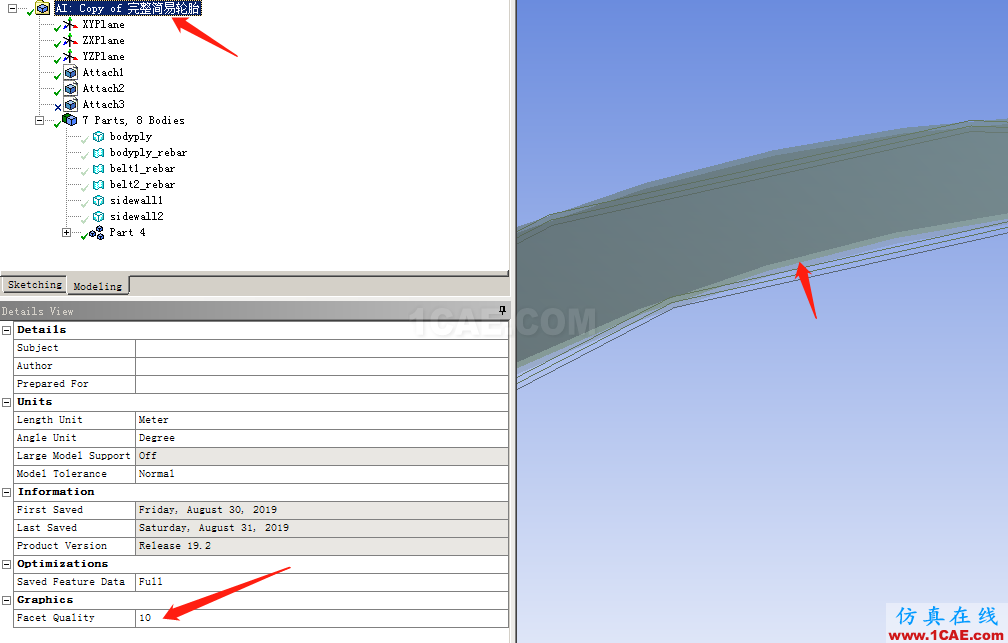

答案是:按照下圖在ansys里面設置就可以提高精度。

所以反過來看,與SolidWorks根本沒有關系,ansys自己的系統內部,有面體質量精度的設置,下圖我設置到最高級,圖形就精細多了,劃分網格也順利多了。

但是你看到上圖,線框圖讓人沒有改善,只不過solid部分已經圓滑了,網格和接觸更為精密。各位仿真在線的學員不放試試,這個問題在互聯網基本沒有答案,仿真在線特此發文,以饗讀者,共同進步,版權所有,轉發請保留地址來源。
