Ls Dyna聯合hypermesh齒輪嚙合分析

2017-03-15  by:CAE仿真在線  來源:互聯網

整體動畫效果

局部動畫效果

作者:技術鄰專家|dyna_focus

擅長領域:dyna/abaqus/hypermesh

歡迎到技術鄰給專家留言回復或提問,有協作需要的請點擊專家主頁中的“咨詢”

技術鄰網址:www.jishulink.com

1. 將幾何文件保存為sat等中間格式導入hypermesh中,對幾何進行相關切分,建立網格模型如下圖所示:

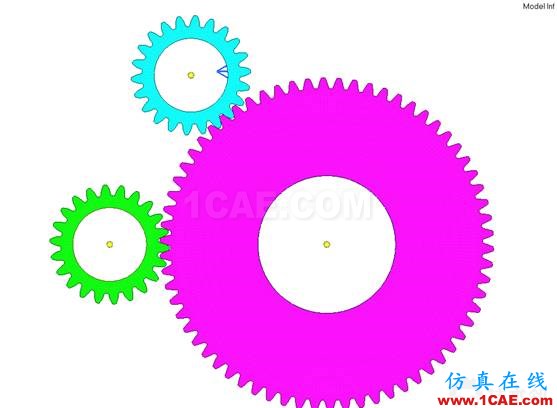

整體網格模型

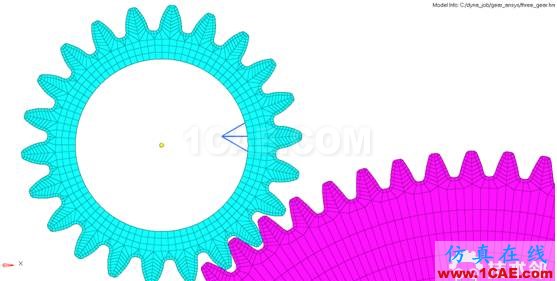

局部網格模型

1. 由于彈性體沒有轉動自由度,采用剛柔耦合進行驅動,在齒輪內表面建立剛性面。

2. 定義齒輪材料為1號彈性材料模型*MAT_ELASTIC,定義內表面為剛性體*MAT_RIGID.

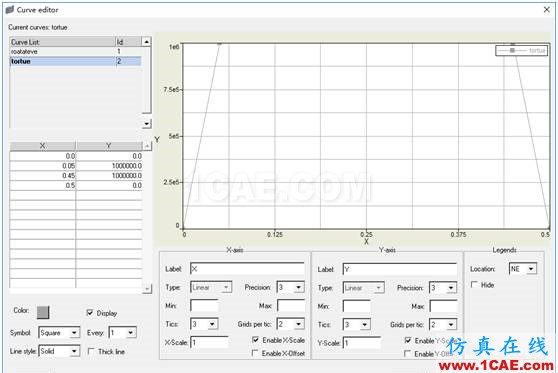

3. 定義加載幅值曲線如下圖所示

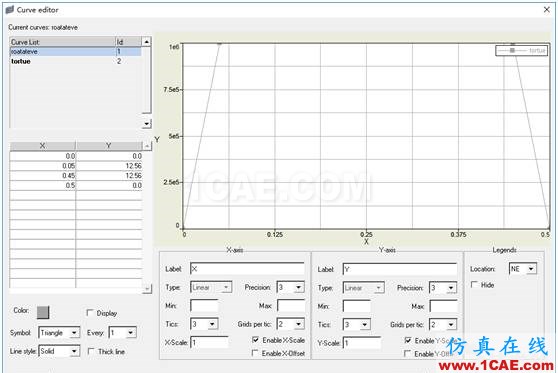

4. 定義載荷速度曲線如下圖所示:

5. 采用*BOUNDARY_PRESCRIBED_MOTION_RIGID以及*LOAD_RIGID_BODY對兩小齒輪加載速度,對大齒輪加載扭矩。

6. 采用*CONTACT_AUTOMATIC_SURFACE_TO_SURFACE定義接觸對。

7. 其他采用關鍵字:

*CONTROL_TERMINATION

*CONTROL_TIMESTEP

*CONTROL_SHELL

*CONTROL_HOURGLASS

*CONTROL_BULK_VISCOSITY

*CONTROL_CONTACT

*CONTROL_ENERGY

*DATABASE_RBDOUT

*DATABASE_RCFORC

等。

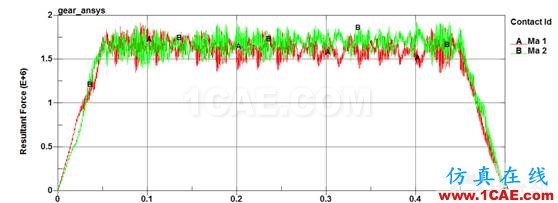

結果分析,獲得兩齒接觸力曲線如下圖所示:
