T49 ADS系列之16：如何由Step Response產生眼圖

2017-04-14  by:CAE仿真在線  來源:互聯網

在SI仿真中,經常會有一些模型是Hspice的模型,而模型的default設定是產生Step Response, 當然有很多方法可以用Hspice或者其他Tool產生眼圖,假如不想做太多設定,也可以有另外一種方案:由Hspice產生Step Response, 用ADS將其轉換成Eye Diagram。

假如有一個Setp Response的文件如下圖,第一列為時間,第二列為Vp, 第三列為Vn.

1

將階躍相應文件導入到ADS

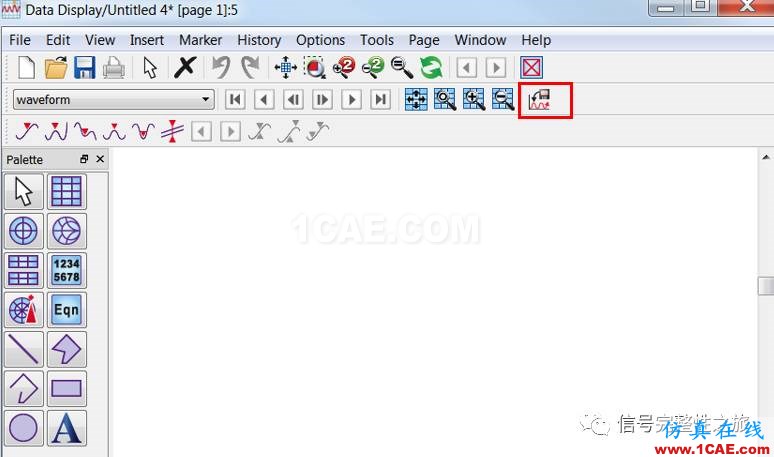

新打開一個"new display windows",點擊“Start the data file tool”

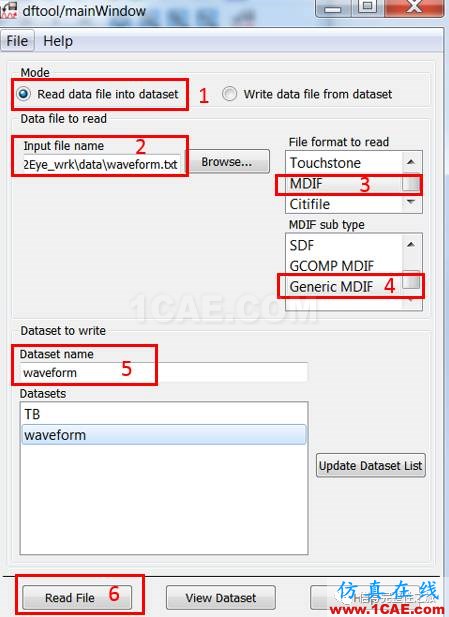

依次進行設定:

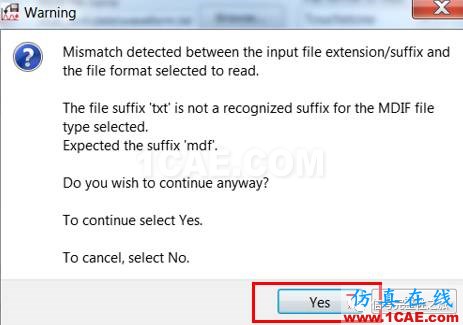

出現Warning信息,點擊“YES”。

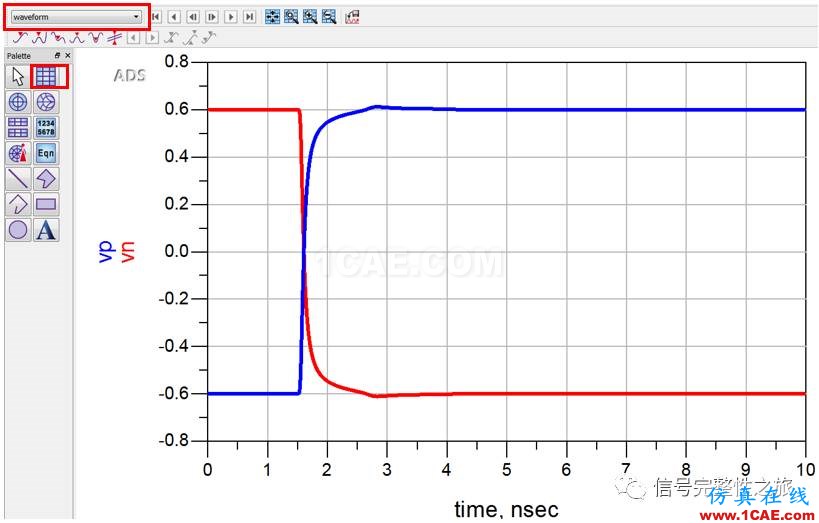

會在波形顯示窗口里面顯示Setp Response。

同時,在原文件夾路徑下產生一個.ds文件,至此,我們已經將step response導入到ADS里面了。

2

在ADS里面產生眼圖

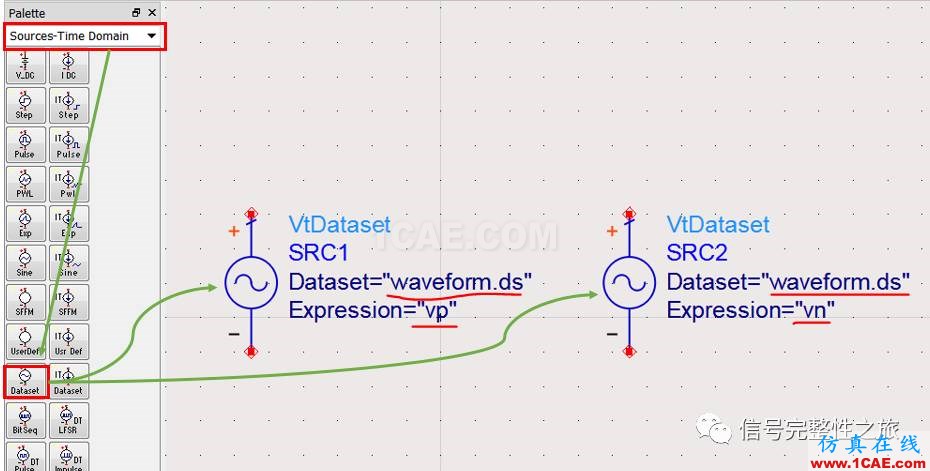

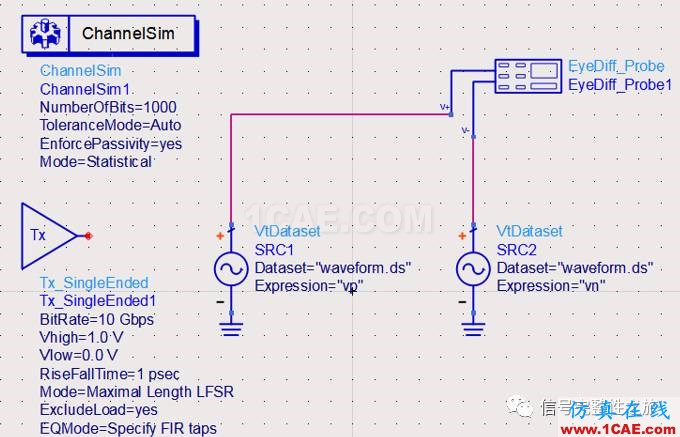

新建電路圖文件,并將.ds文件導入到VtDataset。

連接信號源和示波器

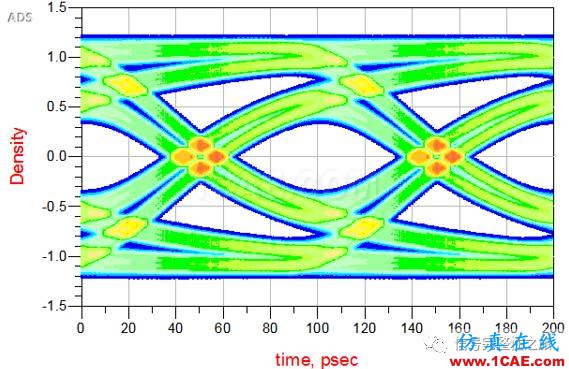

進行仿真,即可看到生成的眼圖。

3

對波形進行優化

如果對仿真出來的波形不滿意,還可以對其進行優化。

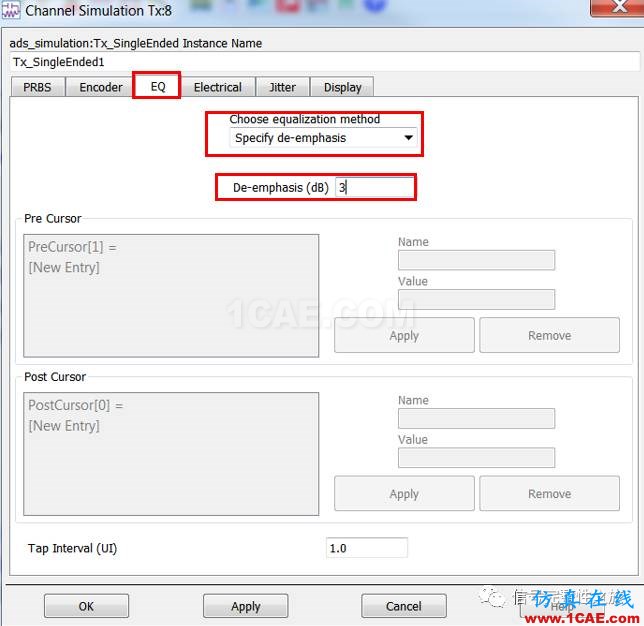

在TX端加入EQ設置,比如de-emphasis為3dB:

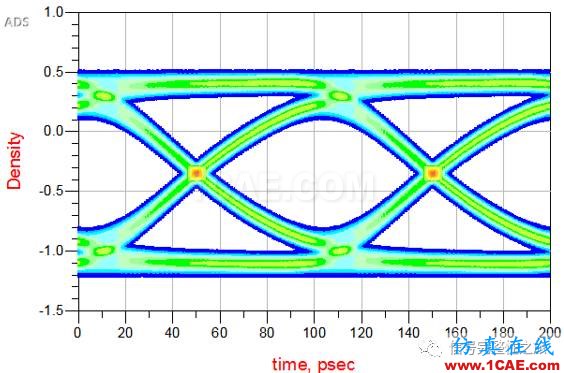

眼圖有了改善。

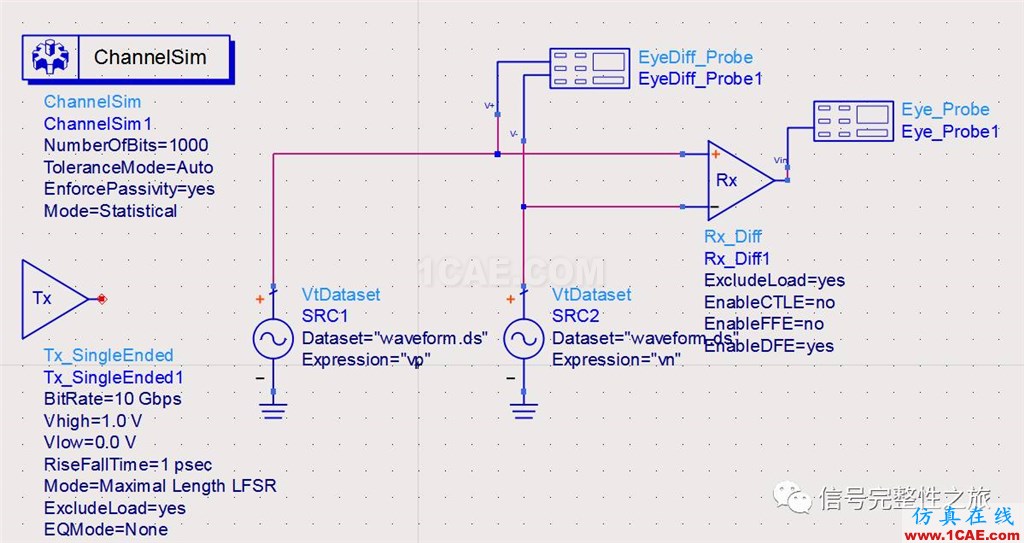

如果有RX端AMI模型,可以使用RX端AMI模型對RX均衡參數進行設置,如果沒有RX端AMI模型,也可以用ADS的模型進行替代。

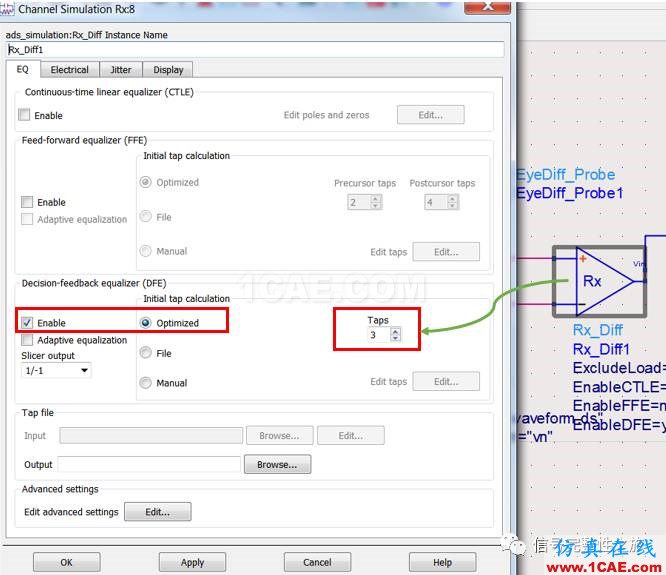

對RX端進行DFE優化。

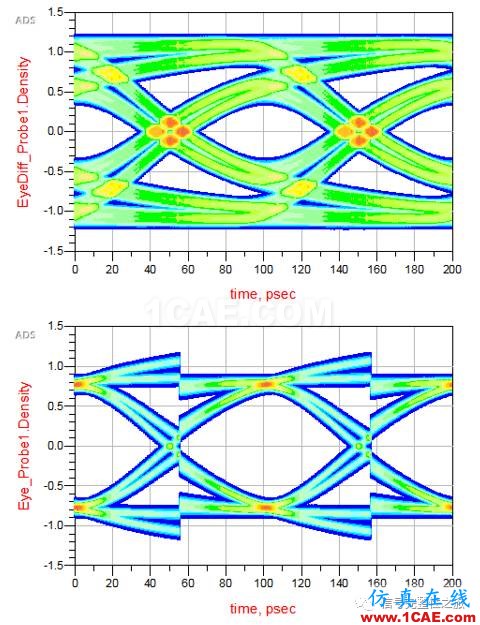

DFE前后的波形分別如下:
