切削仿真經典案例展示（建議在wifi下觀看）

2017-09-22  by:CAE仿真在線  來源:互聯網

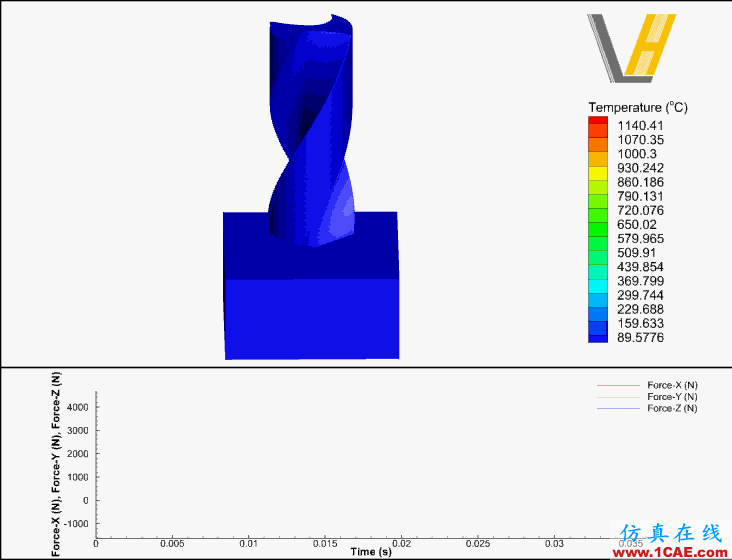

案例1:銑削仿真案例

通過導入ug軟件生成的面銑刀,在advantedge軟件中進行銑削案例分析。本案例為不對稱銑削的仿真計算。計算完畢后,導入后處理軟件觀看銑削動畫與曲線同步圖。也進一步了解其他參數變化情況,如米塞斯應力云圖、壓力云圖,溫度變化曲線等提供參考。

案例2:切槽仿真案例

使用advantedge軟件內置的參數化圓錐切槽刀,改變幾何參數,對工件切槽這類加工方式進行仿真。打開后處理軟件獲得如下云圖和曲線同步圖。

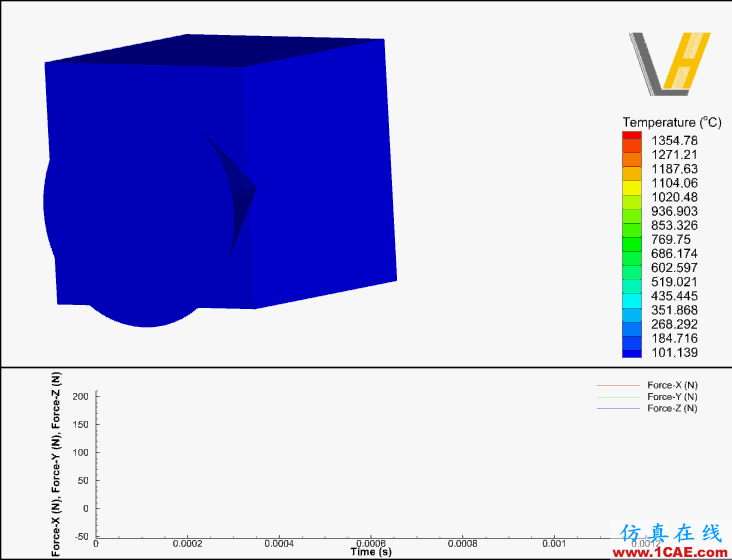

案例3:鉆削仿真案例

使用advantedge軟件內置的參數化鉆頭,改變幾何參數,對表面鉆孔這類加工方式進行仿真。打開后處理軟件獲得如下云圖和曲線同步圖。
