在CAD中由規則線條組成的圖形都可以利用繪圖工具一步步繪制出來,那么像裝飾圖中需要一些花草樹木等不規則的圖形怎么辦呢?可以利用樣條曲線來做也可以用另外一個命令來快速繪制。這個命令就是sketch。具體操作如下:
命令行輸入sketch回車
如果不更改其他選項可以在繪圖區單擊一下然后會跟隨鼠標的軌跡繪制出來圖形,

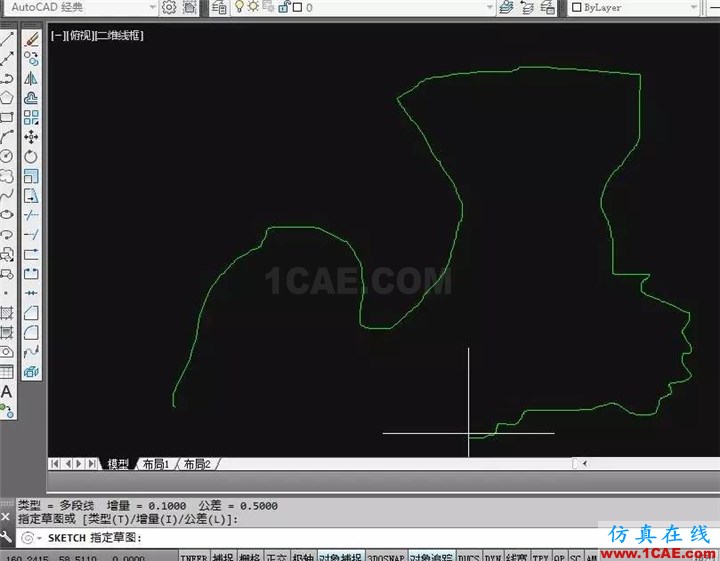

當然也可以根據需要在類型里選擇直線、多段線或樣條曲線還可以更改增量及公差。目前正在使用的類型、增量、公差等選項執行命令后命令行會有提示,如下圖所示
如果有參考圖片也可以將圖像利用插入光柵圖像將圖片插入到繪圖區然后再用上述步驟參照畫出圖形即可。
