AutoCAD 繪制三視圖的基本步驟

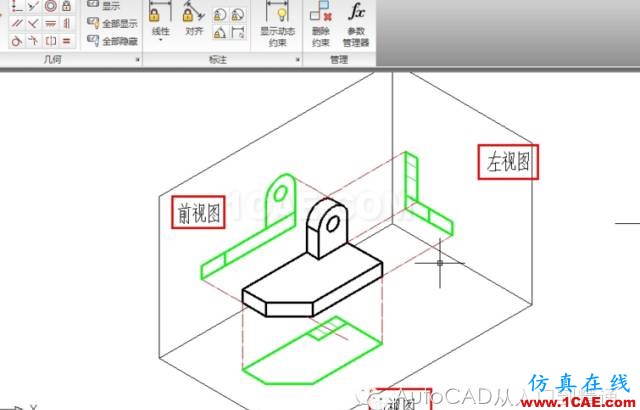

前言君 三視圖是觀測者從三個不同位置觀察同一個空間幾何體而畫出的圖形。 用AutoCAD畫三視圖有兩種方法:一種是用二維的方法來繪制;或者先創建三維模型,然后將模型投射成三視圖。今天就為大家介紹第一種方法用二維的方法來繪制。正文

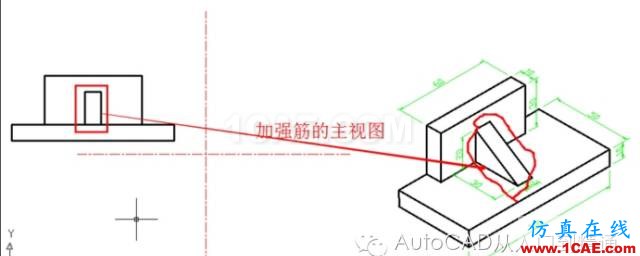

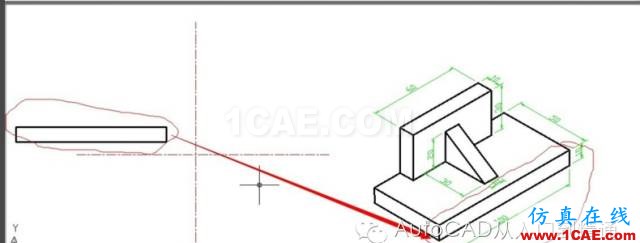

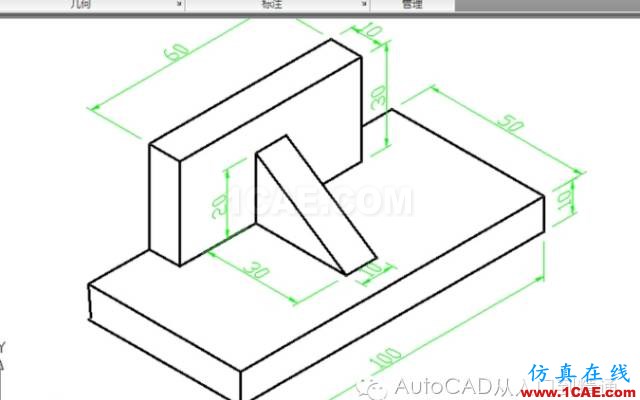

方法/步驟2接下來我們畫一個組合體的三視圖

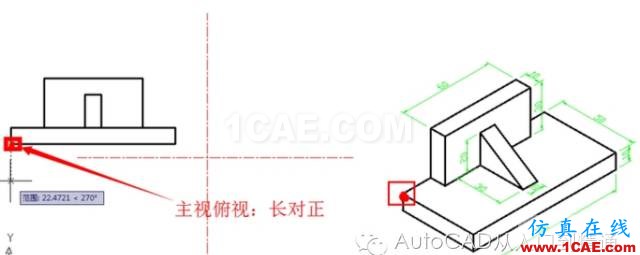

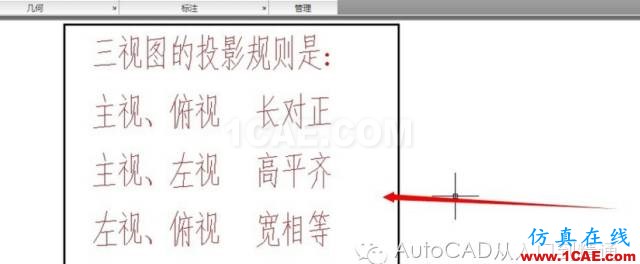

然后畫俯視圖。因?yàn)橹饕晥D、俯視圖:

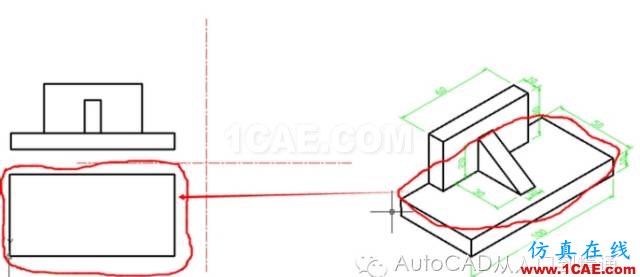

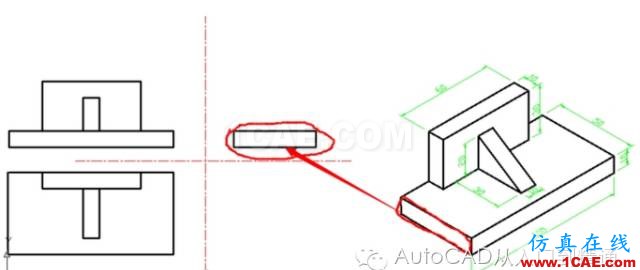

長對正。所以從主視圖攝取一點畫出底板的俯視圖。

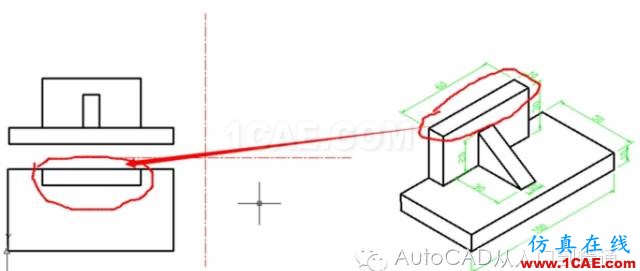

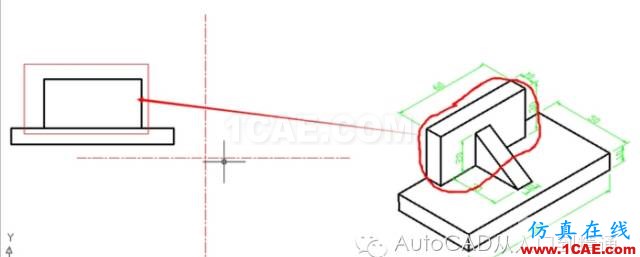

接著畫后面豎板的俯視圖。

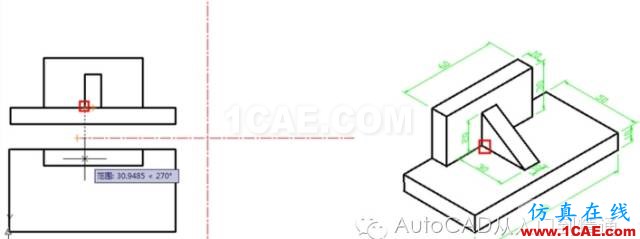

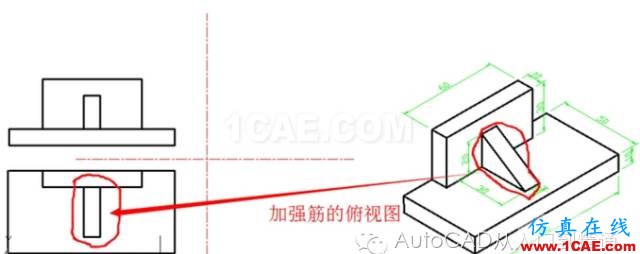

然后畫加強筋的俯視圖。注意觀察我的截圖。

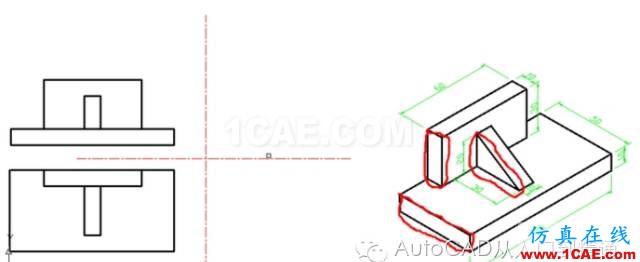

最后畫左視圖。我們分析下左視圖看到的部分如下圖所示:

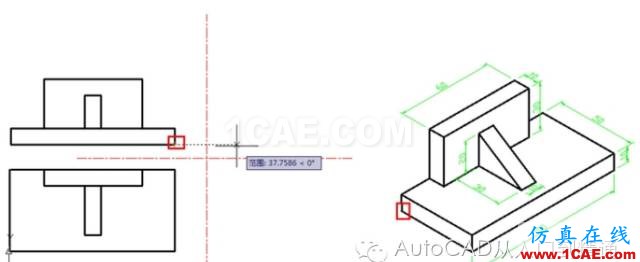

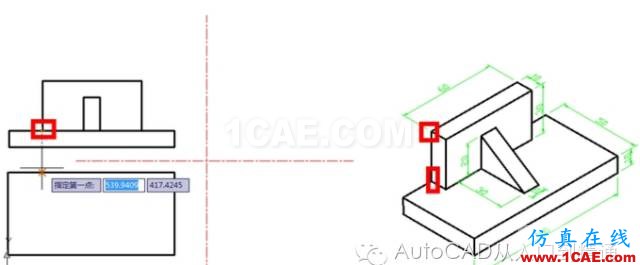

因?yàn)橹饕晥D、左視圖:高平齊所以底板繪制如下

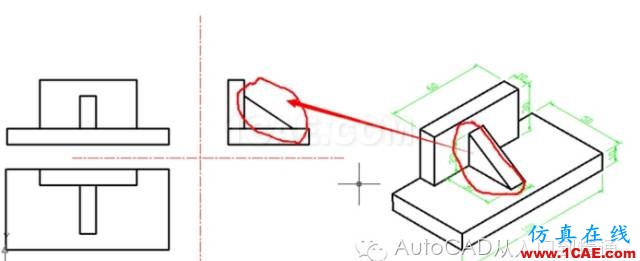

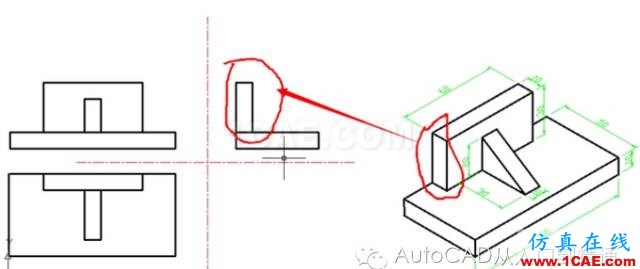

最后繪制豎版和加強筋的左視圖
選擇細實線標注尺寸。大功告成!
