【AutoCAD教程】dwg格式的文件損壞了CAD打不開怎么辦？

2016-10-29  by:CAE仿真在線  來源:互聯網

主題

文件損壞后的解決方法有以下兩種:

第一:最直接的辦法就是菜單欄打開文件---繪圖實用程序---修復,

選中你要修復的文件

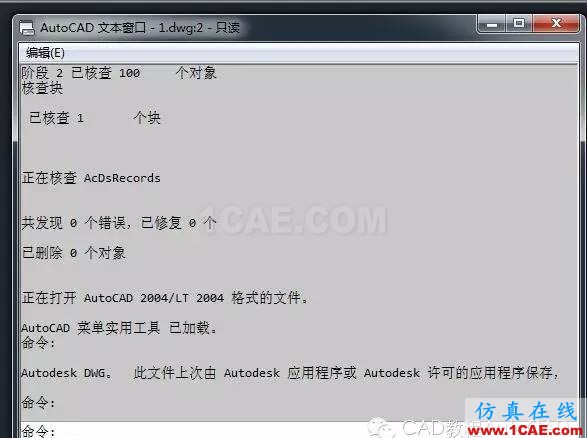

文件修復過程中會出現下面這個窗口,修復完后另存即可。

第二:以外部塊的形式將打不開的圖紙插入到另一張圖紙中,

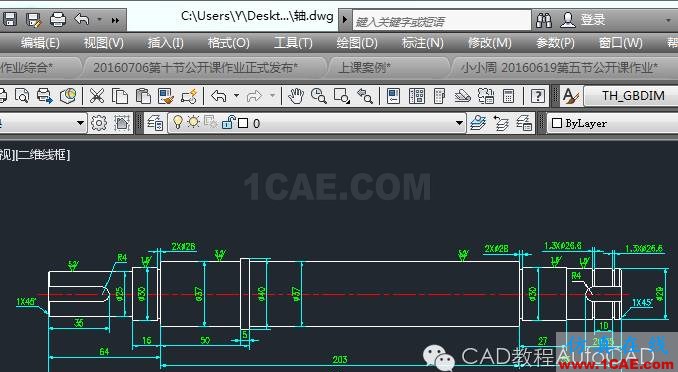

如下圖以“軸”命名并保存了但是現在打不開了。

如果打不開了就用插入塊的形式插入,當然正常圖紙也可以以塊的形式插入。

操作步驟如下:

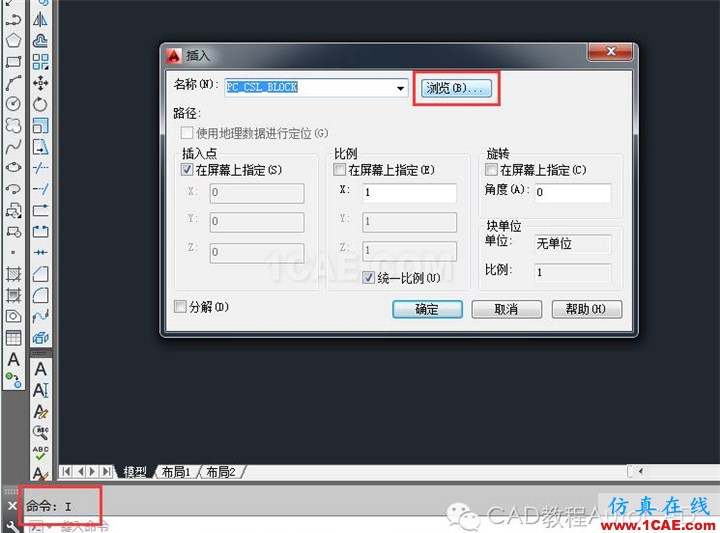

輸入快捷鍵i然后在插入塊的對話框中選擇“瀏覽”

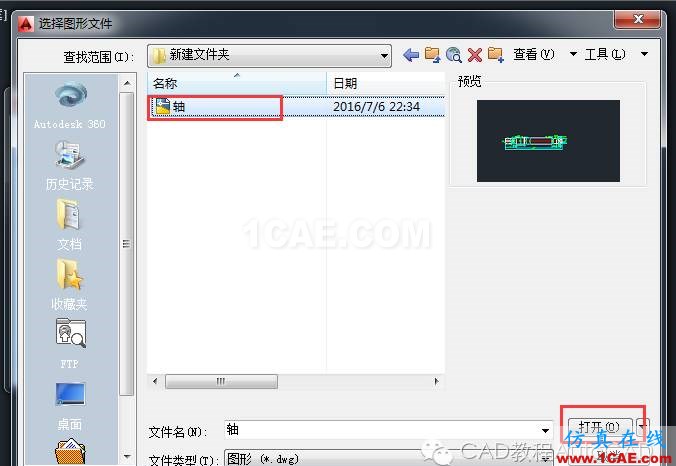

按文件的保存路徑找到損壞了的文件并打開

直接點擊確定

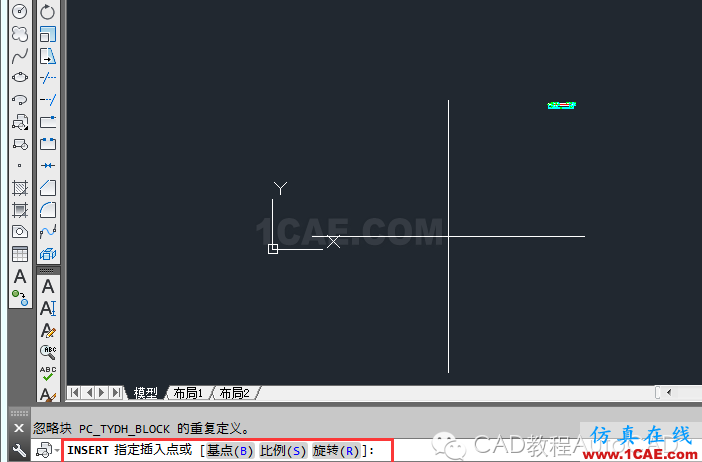

選擇插入點,一般任意給定一個點即可

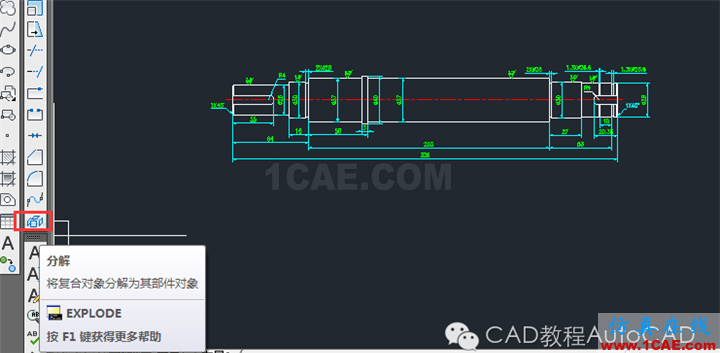

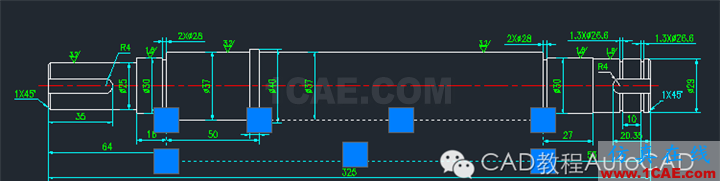

插入后的圖如下,現在是一個圖塊,需要用X分解開

分解一次后的結果如下:

是不是和新畫了一張圖一樣樣的呢?抓緊再另存一下就OK了!
