【AutoCAD教程】如何把jpg圖片作為背景用cad描圖？

2016-10-28  by:CAE仿真在線  來源:互聯網

主題

把jpg圖片作為背景用cad描圖是把圖片導入CAD后,用參照縮放把圖片尺寸調整合適然后開始描圖。具體操作如下:

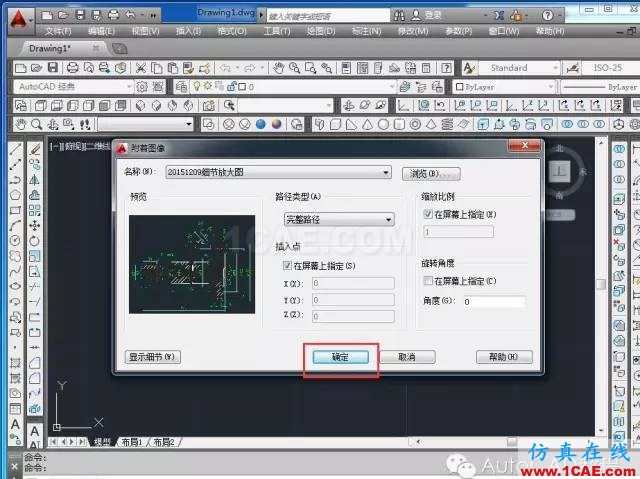

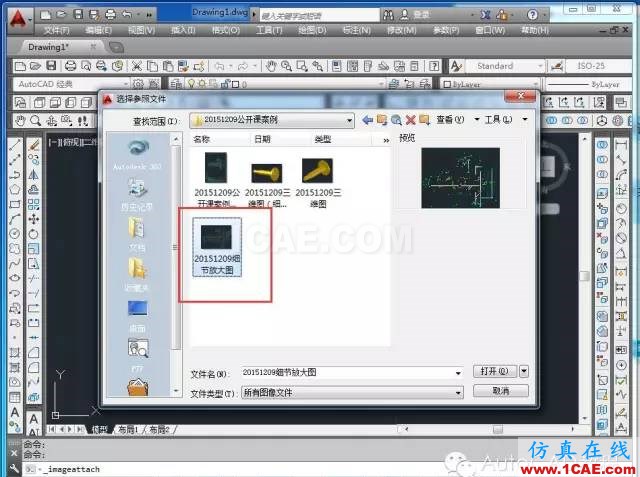

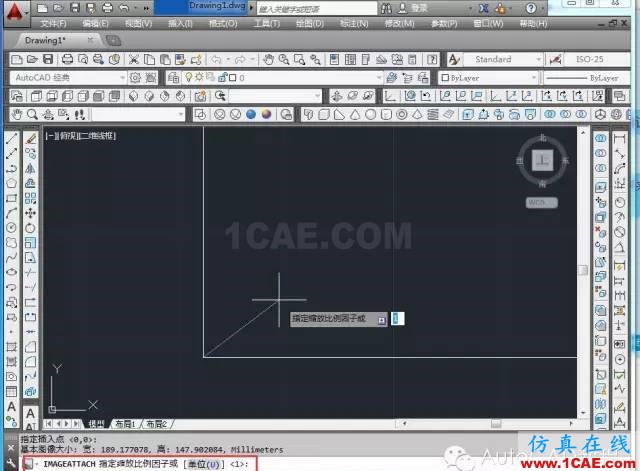

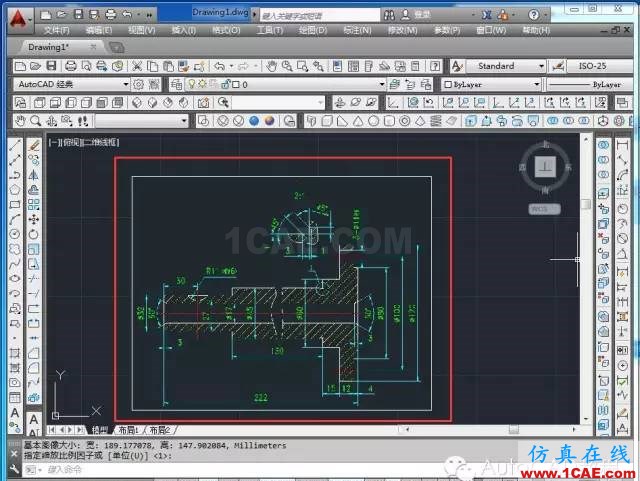

1、導入圖片:插入---光柵圖像---指定文件、指定插入點。

縮放比例暫時可以默認為1

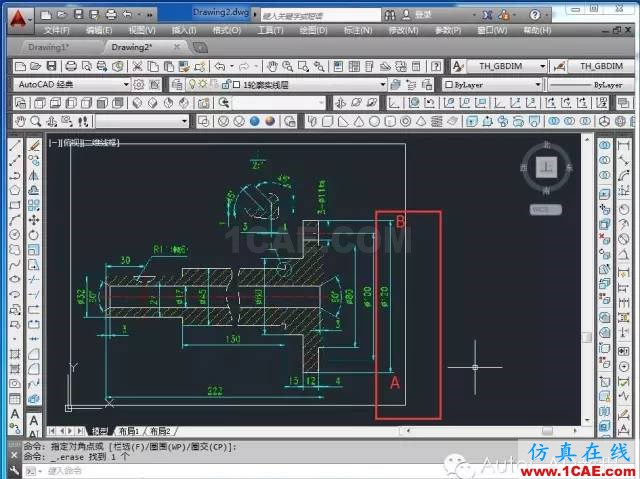

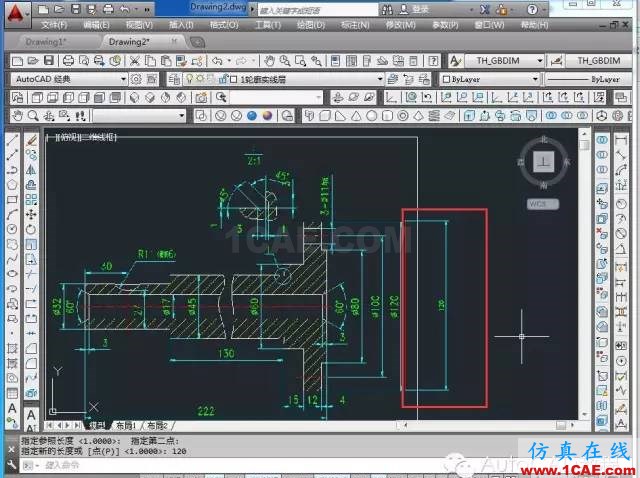

2、圖片上找兩點A、B,這兩點對應的實際距離必須是已知的,如圖中的120直徑。并在這兩點間畫一條直線并給這條直線標上尺寸

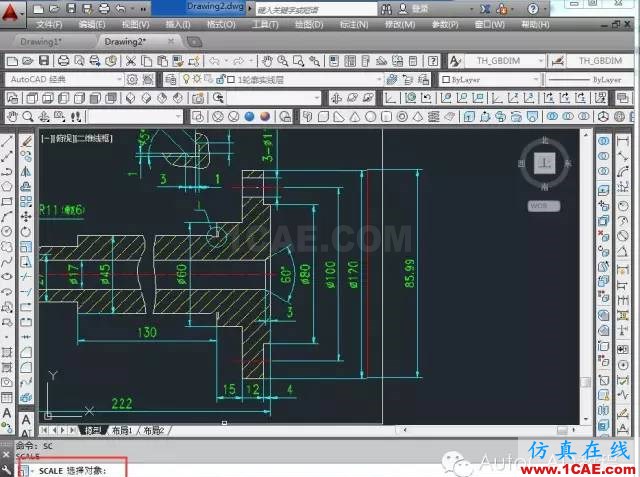

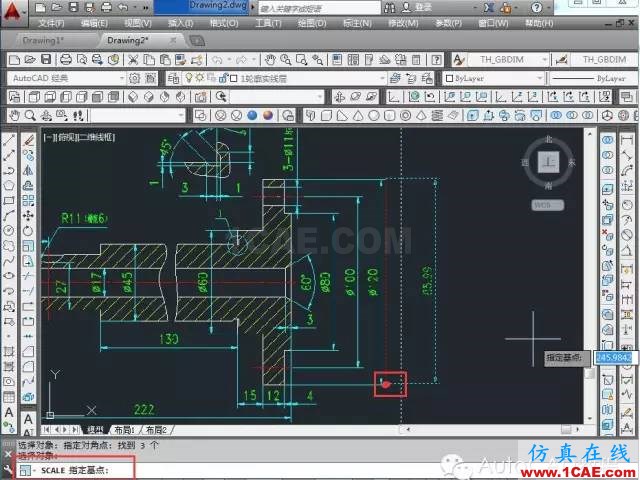

指定A為基點,

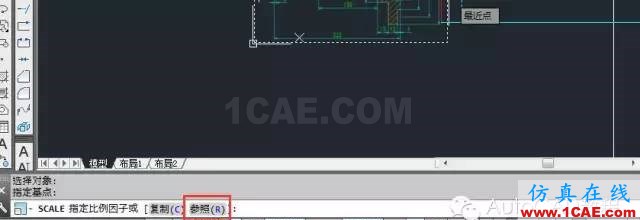

選擇參照(R)

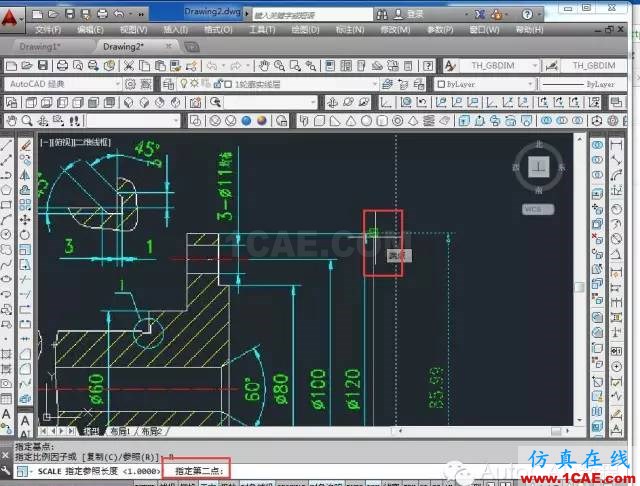

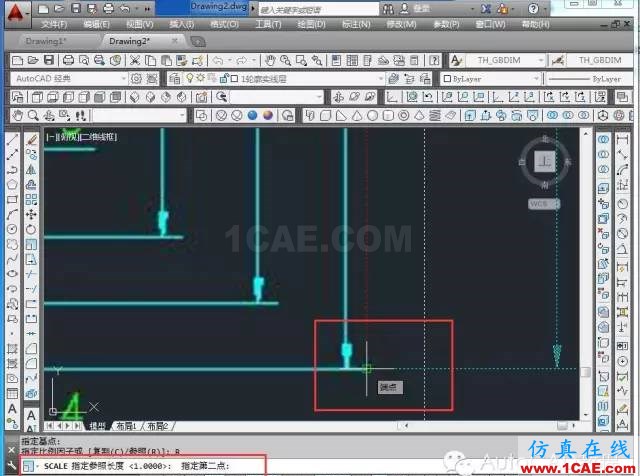

指定參照長度時,先選A點再選B點,(當然也可以根據已知尺寸120與所畫線的長度算出比例因子,利用比例因子縮放)

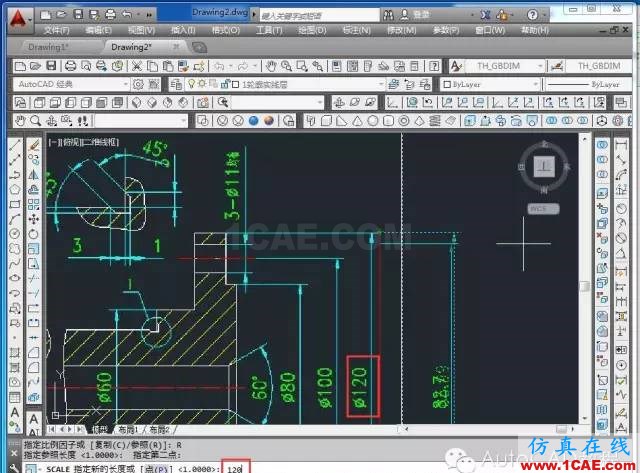

提示輸入新長度時,輸入實際長度數值120,完成。這時用命令DIST,測量圖上距離,均為實際長度

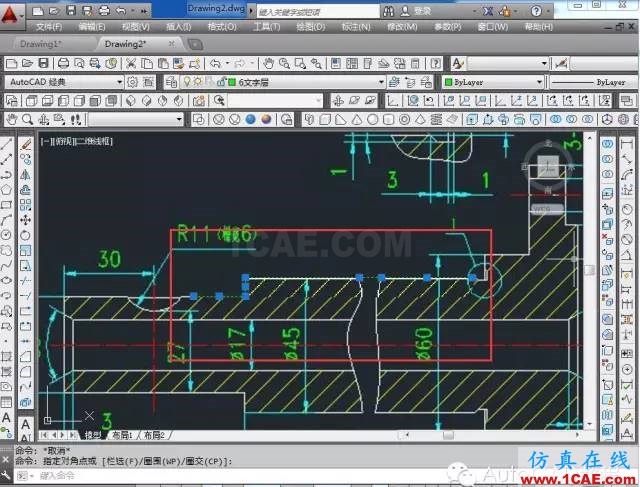

4、以該圖為背景,將圖片所在圖層進行鎖定此時圖片就會可見但是不能編輯操作。新建圖層并直接繪制線條或標注尺寸。這時作圖比例是1:1,長度單位與照片上的相同。
