搜索ANSYS對兩零件（材料ABS）的接觸應力分析
2016-11-01 by:CAE仿真在線 來源:互聯網
有一零件需扣入另一零件,典型的卡扣形式。材料為ABS。試分析其應力。此篇文章針對有一定仿真基礎的人群。
?如圖所示的模型:
?在pro/e中將其裁成1/4。以減少分析的計算量。
?調入workbench,并雙擊Geometry打開DM。

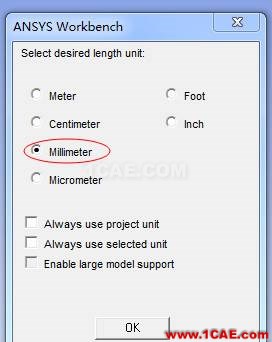

?選擇單位為mm。
? 在Attach1中右鍵點擊Generate生成實體。
?在菜單Create下選擇Slice

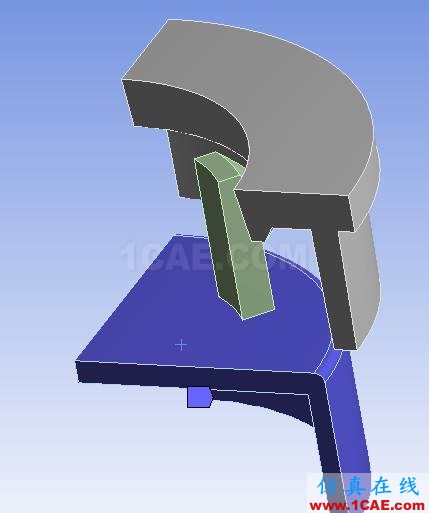

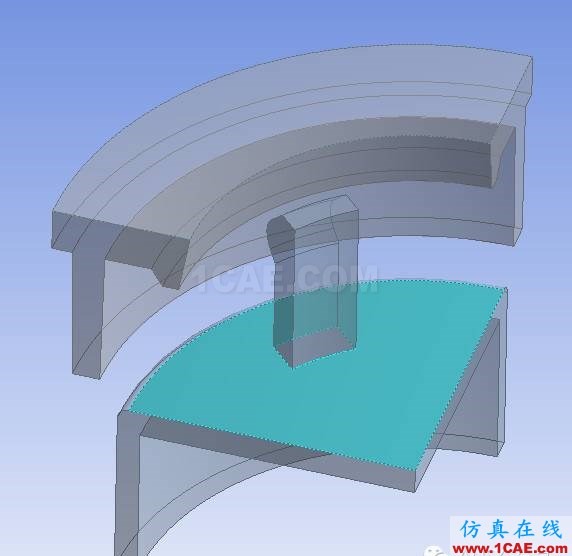

? 如下圖選擇卡扣件,并選擇青色面,分割成2個部件。以便于后面劃分網格。
?按Generate生成實體。

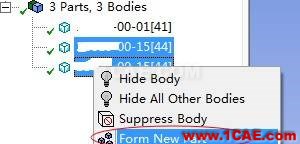

?選擇劃分好的部件,右鍵點擊Form new Part 將其聚合。
?關閉DM。
?點擊Static Structural 調入分析模塊。

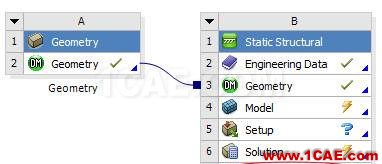

?將幾何關聯。同時雙擊Results進入Mechanical。
?在model樹下的Geometry,分別對3個部件選擇材料為ABS

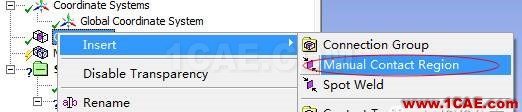

? 在Connections中右鍵插入手動接觸對。

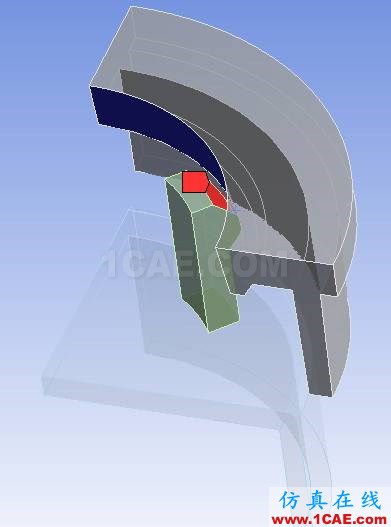

?如圖選擇面設置接觸面及目標面。

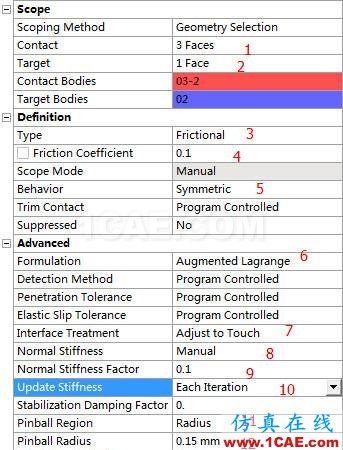

?因為卡扣滑動,故3步選擇Frictional,4步輸入摩擦系數。因為2個零件并不互相侵入,故第5步選擇對稱模式Symmetric。第6步選擇Augmented Lagrange。第7步選擇由程序判斷接觸。因為分析是卡扣彎曲變形而不是像橡膠那樣體積變形,故第8、9步輸入手工控制為0.1。考慮到整個過程變形不一樣,故第10步選擇每步更新。第11、12步探測Pinball選擇手動輸入,大小為0.15mm。
?在model樹下點擊Mesh右鍵插入一新Method,
?輸入如下。
?選擇藍色的部件。
?再次在Mesh右鍵插入一新Sizing

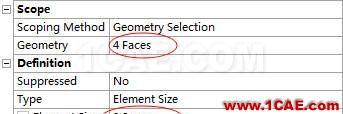

?選擇4個接觸面,在單位尺寸上輸入0.2mm。

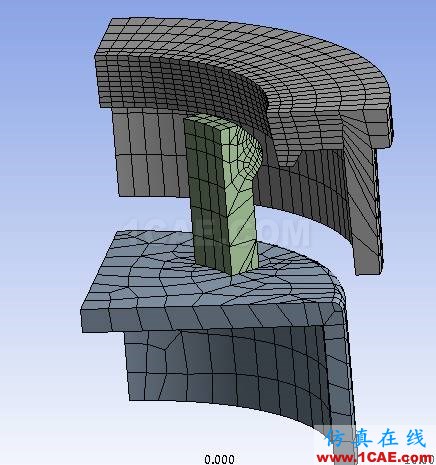

?在Mesh中右鍵Generate Mesh 劃分網格,如下圖所示。

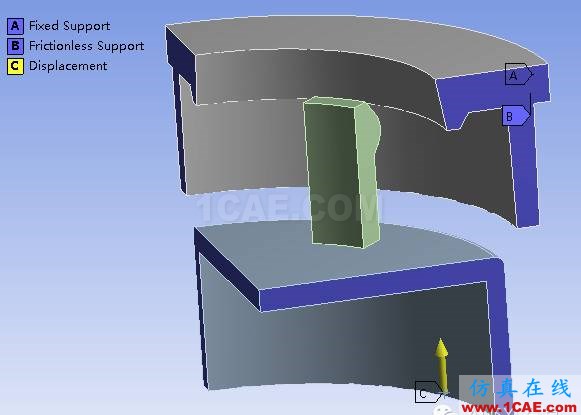

?如下圖設置好載荷。因為只分析了1/4的零件,故需在4個破開的對稱面上設置Frictionless Support。
?點擊Analysis Settings
?卡扣彎曲逐漸加大,又逐漸減少。需分成2步計算。在上面的距離支持中的4.13就是卡扣變形最大的位置。

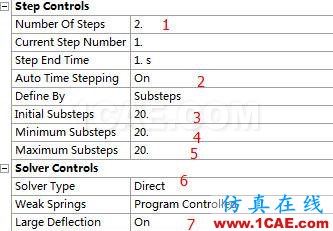

?在第1步中將時間Auto Time Stepping打開。設置子步為20。
?點擊Graph下的步2,按同樣的方式設置第2步。
?求解器類型采用直接求解。同時,將大應變打開。
?加入分析結果
? 按Solve開始求解。

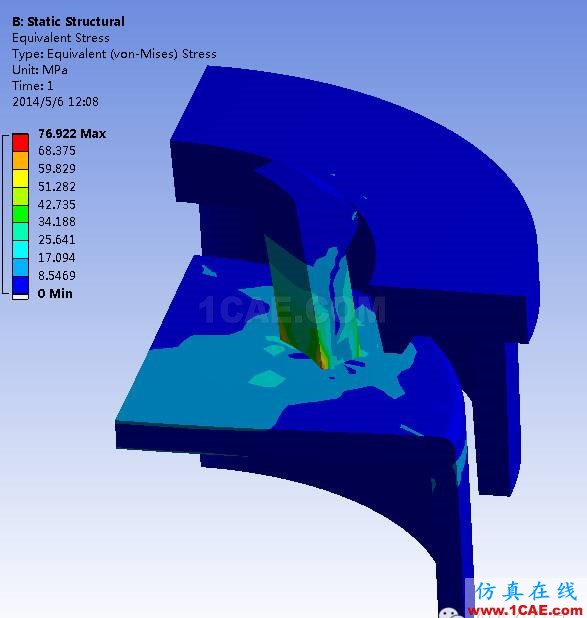

?等計算一會兒。可以得到結果。在Graph中可以控制播放動畫。及查看數據。
