搜索AutoCAD三維實體投影三視圖
2016-12-12 by:CAE仿真在線 來源:互聯網
三維實體畫好以后,可以觀賞,也可以截成圖片,固然漂亮、直 觀,但很多信息傳遞不到。因此,只有把三維實體轉成三視圖,才是 最實用的,可以反映三維實體的各個部位的詳細信息。而怎樣才能將所畫好的三維實體用三視圖的形式表達出來,是很 多繪圖者比較頭疼的事情。在平面里參照三維實體一步步地畫,固然 可以畫出,但既費時又費力,且往往容易遺漏很多信息。

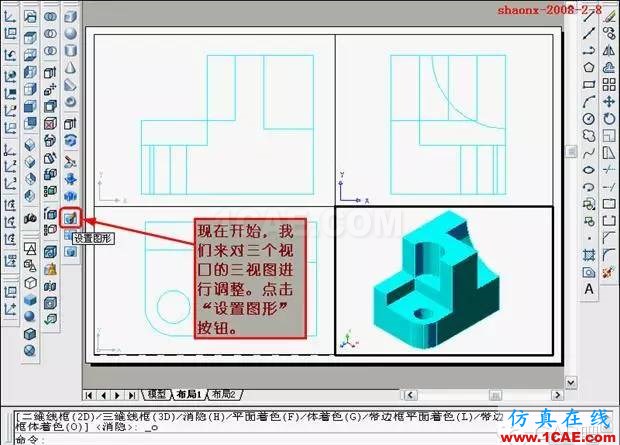

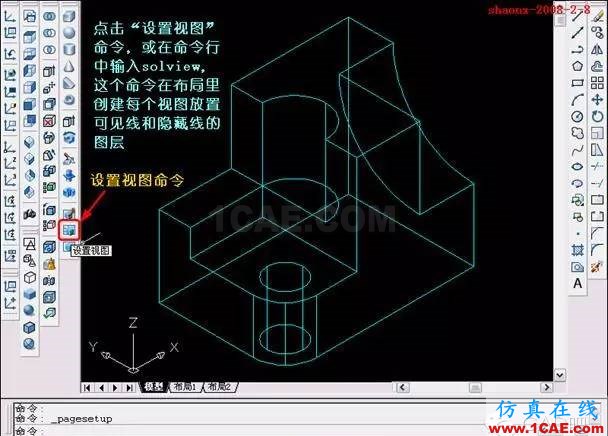

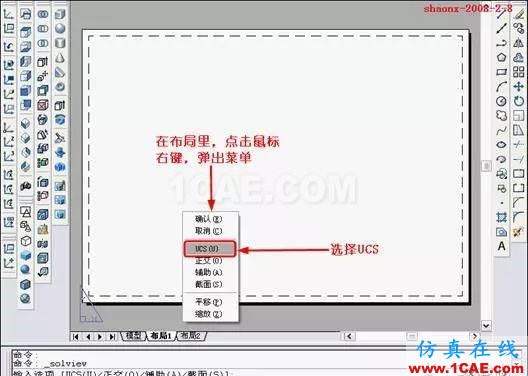

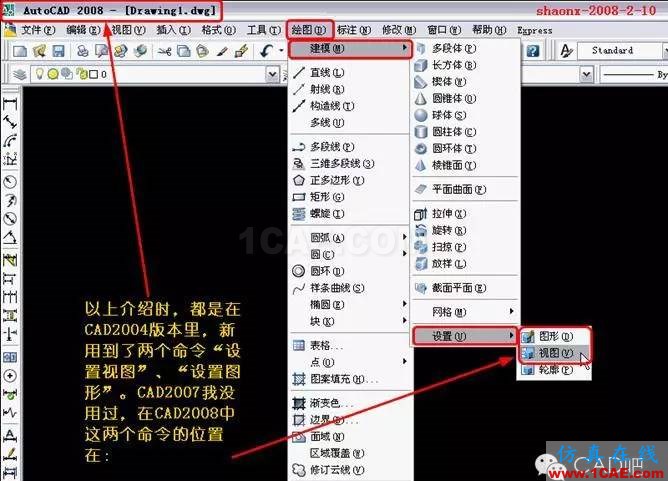

那么,能否在AutoCAD中將三維實體直接轉換成三視圖呢?答案 是肯定的。下面我就詳細介紹這樣的操作——三維實體轉三視圖。在 轉換的過程中,要用到2個命令……“設置視圖(solview)”、“設置 圖形(soldraw)”,這2個命令在CAD的各個版本中都有,是通用的。

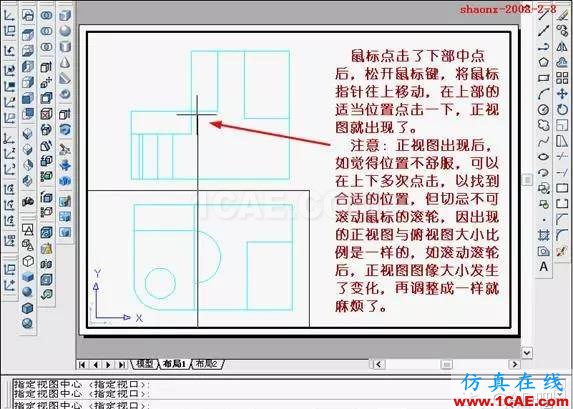

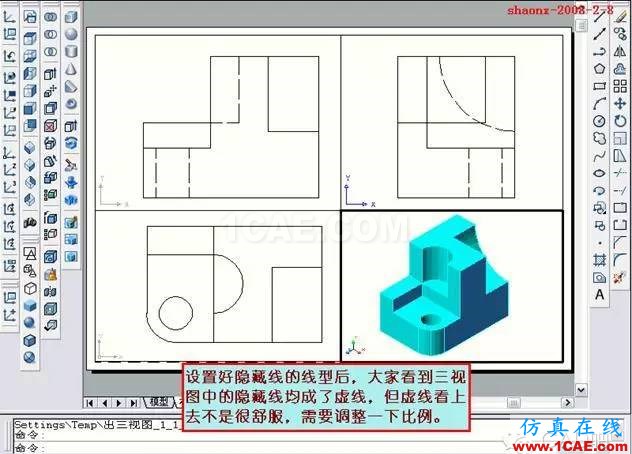

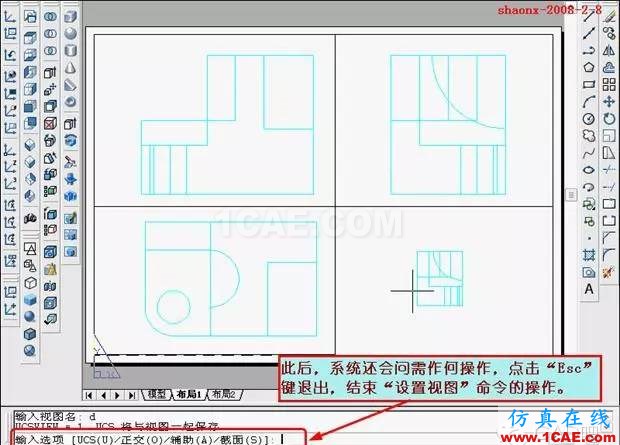

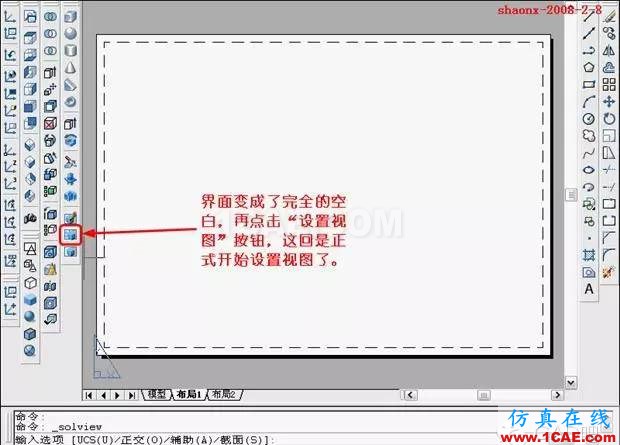

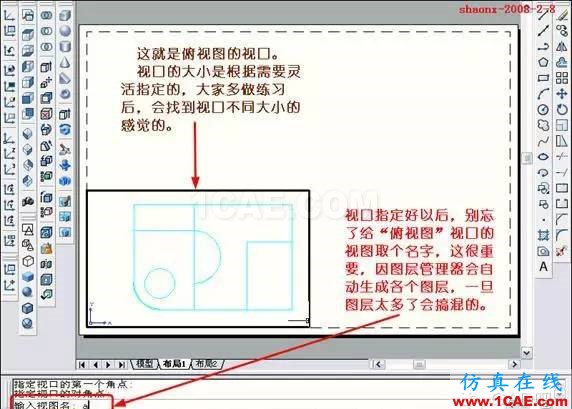

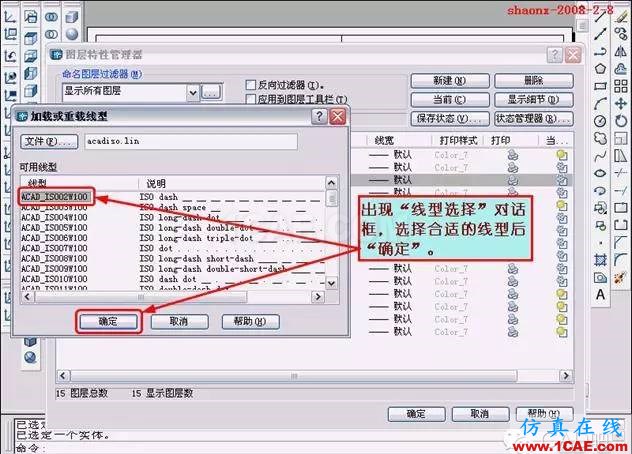

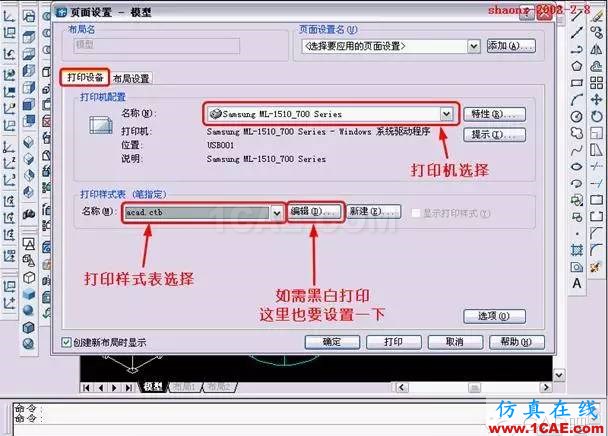

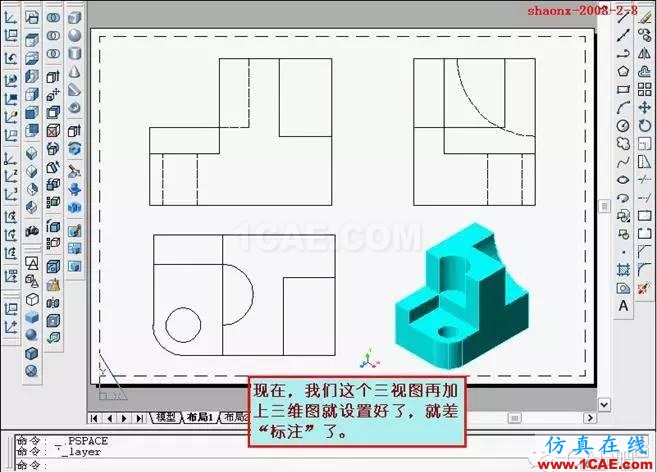

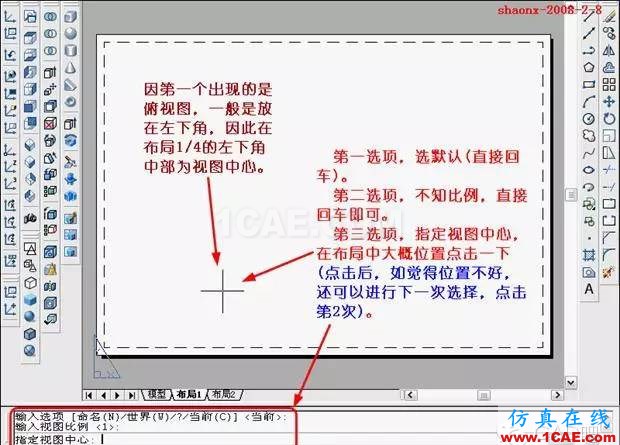

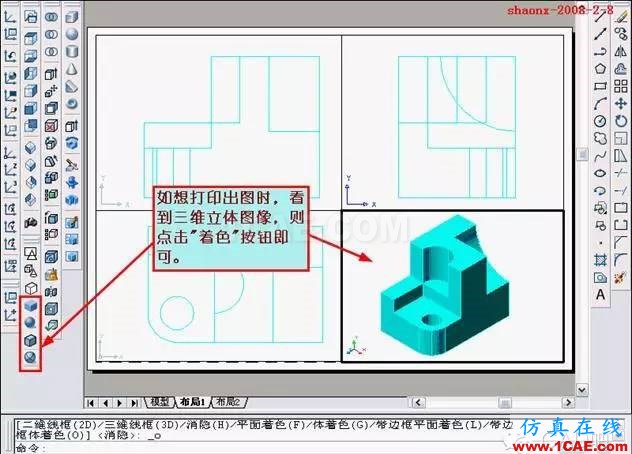

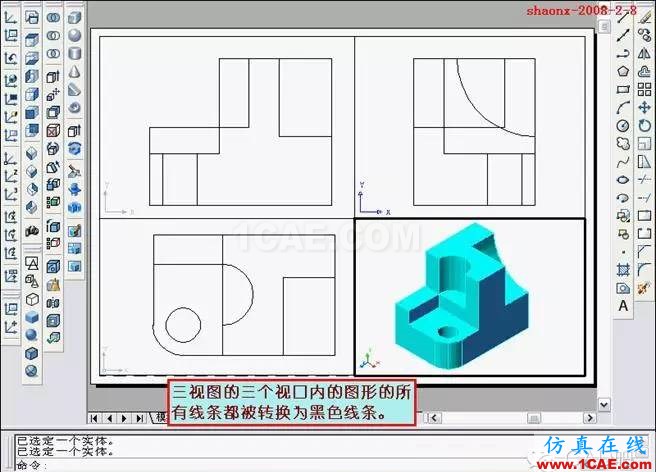

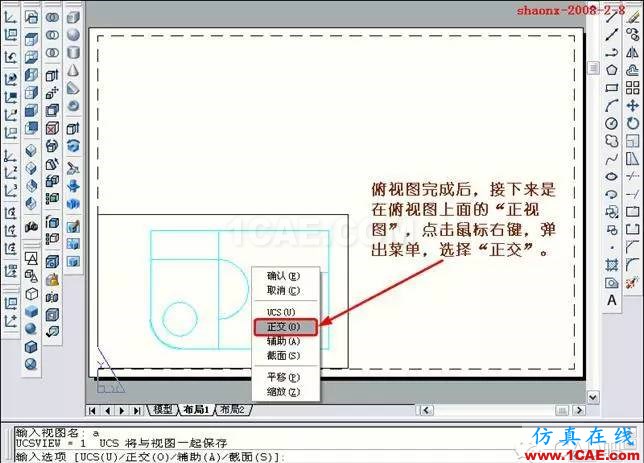

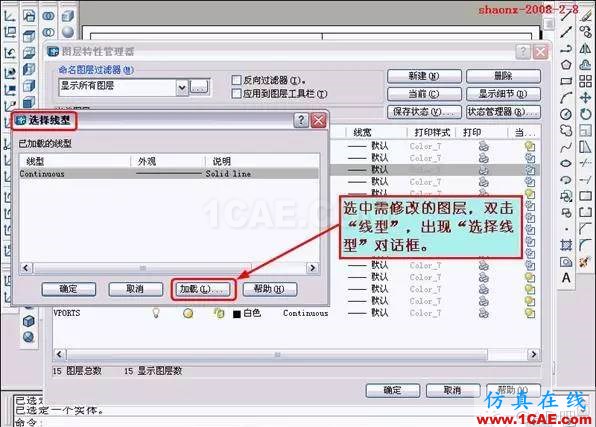

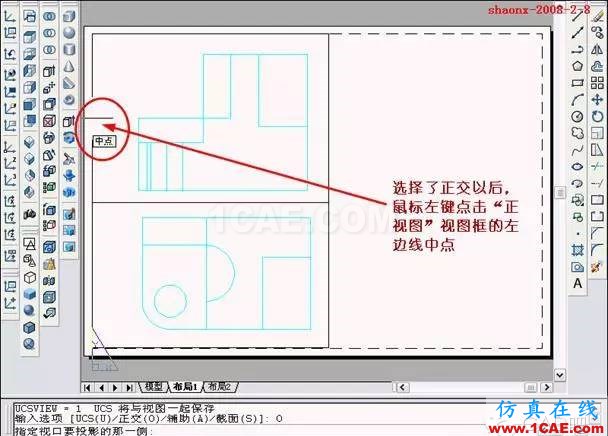

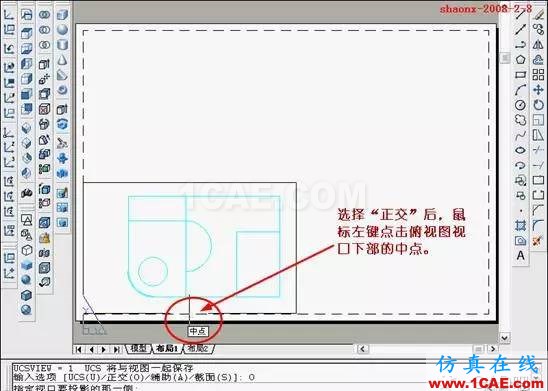

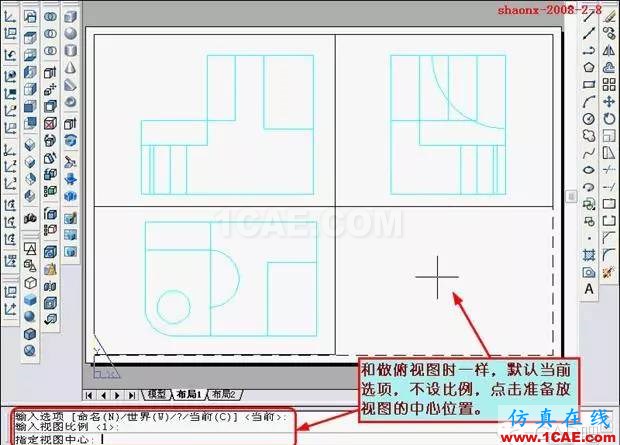

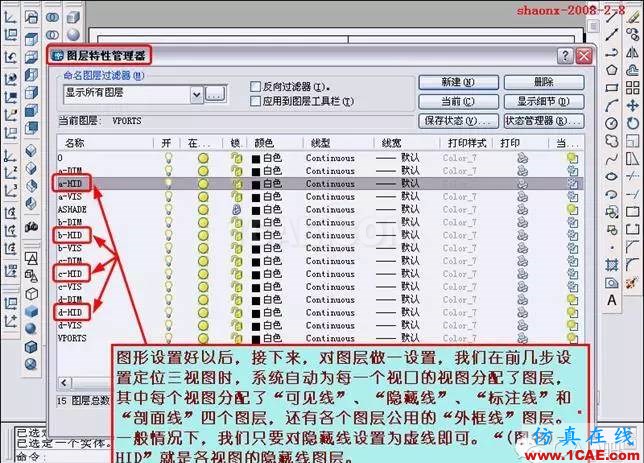

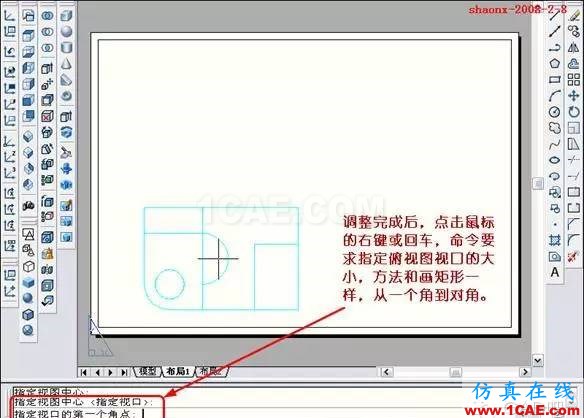

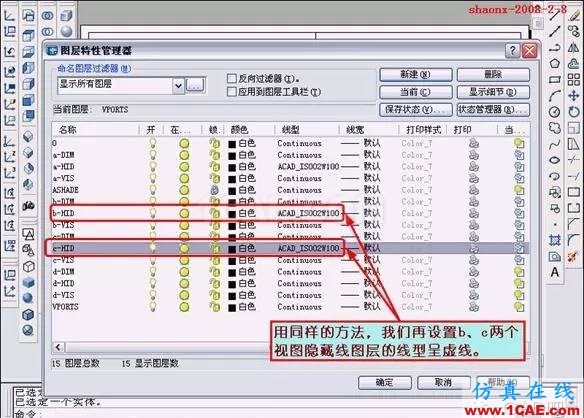

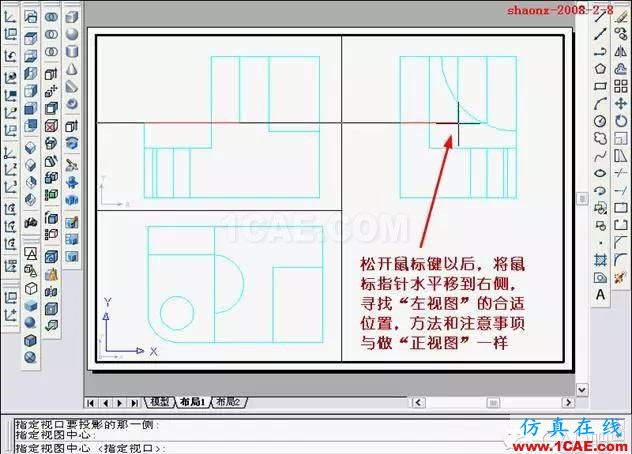

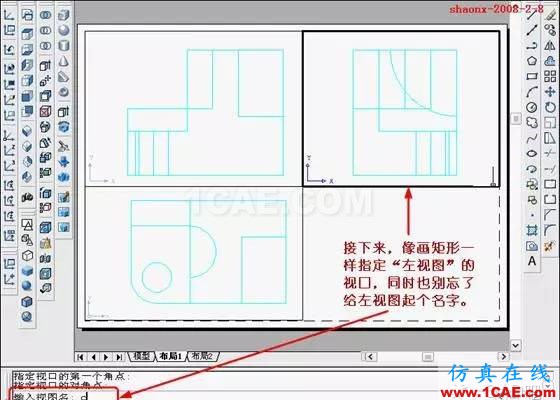

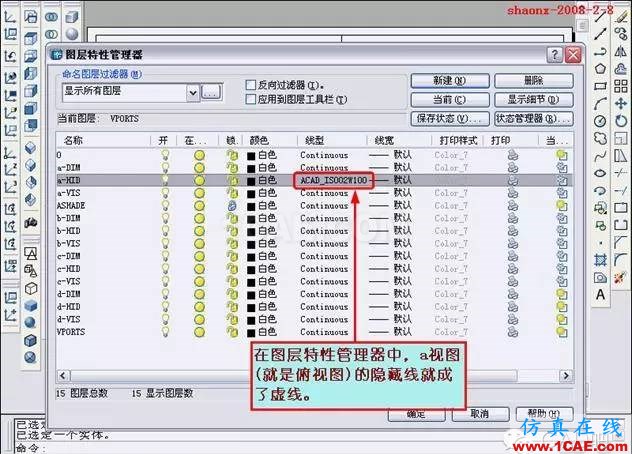

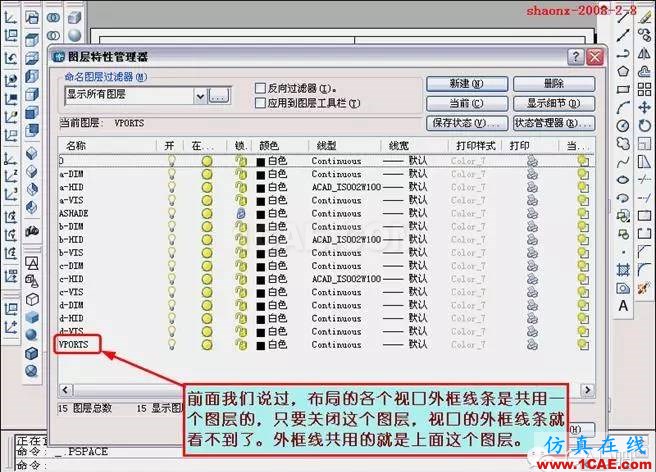

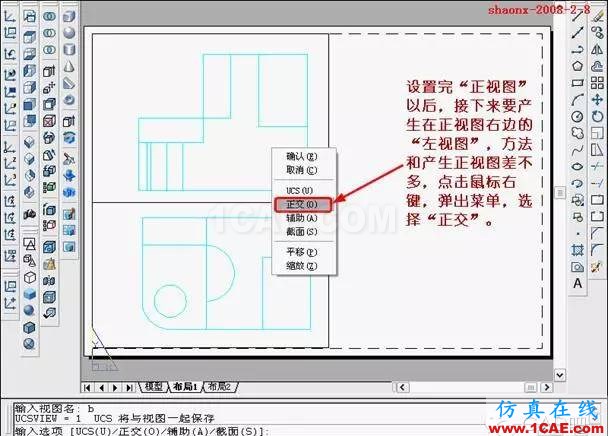

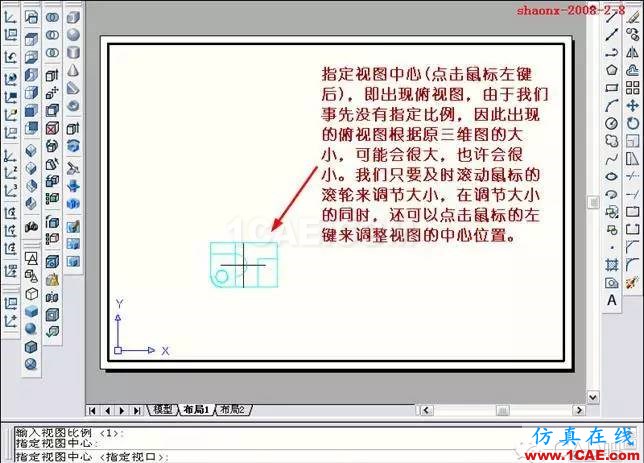

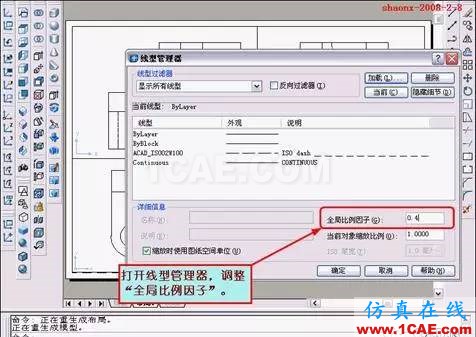

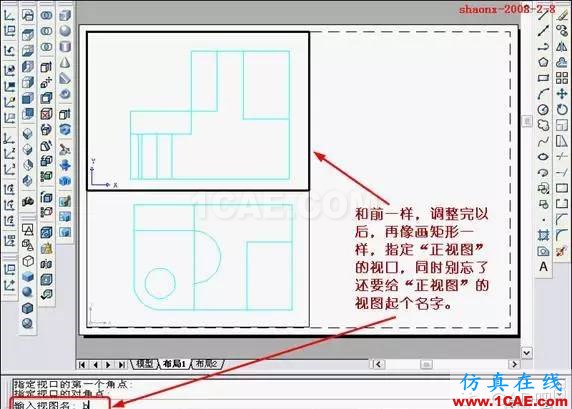

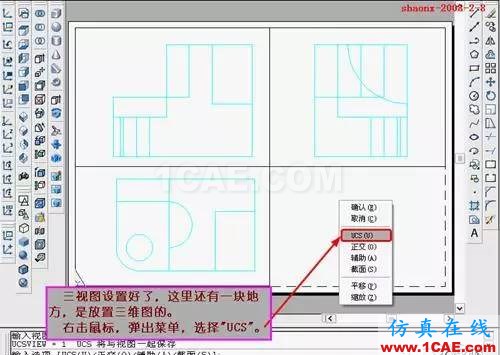

下面是“三維實體轉三視圖”的詳細圖解:
1

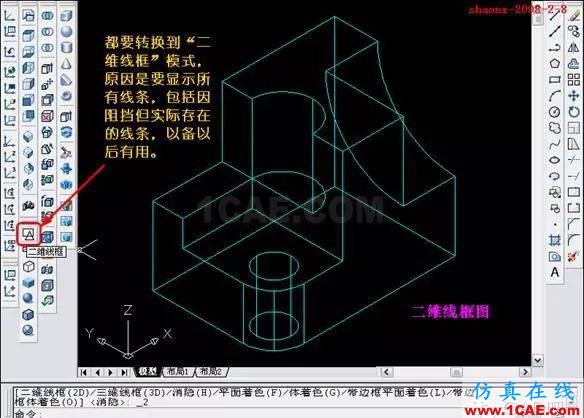

2
3

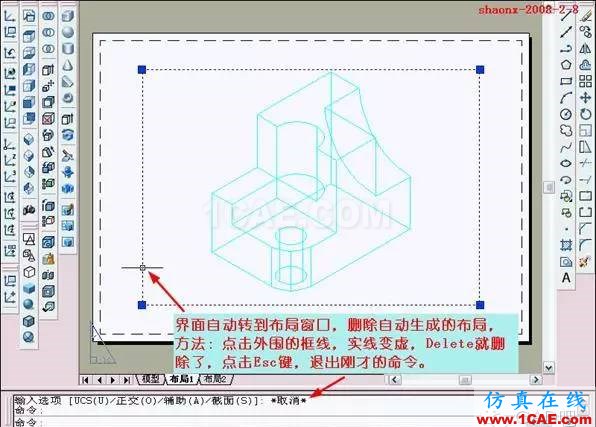

4
5
6
7
8
9

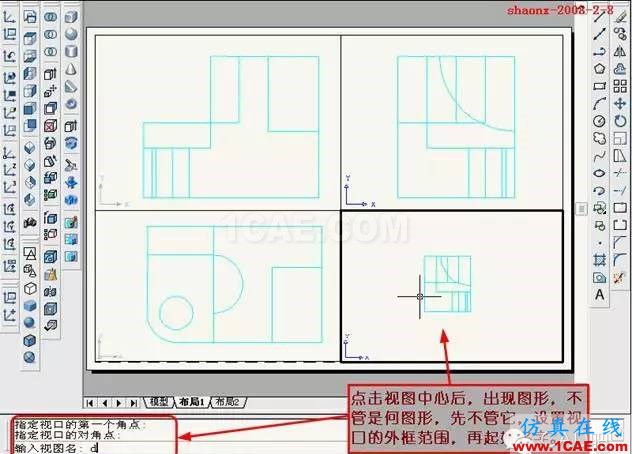

10
11
12
13
14
15
16
17
18
19

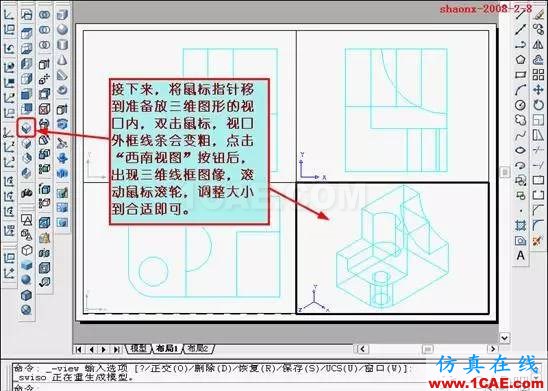

20
21

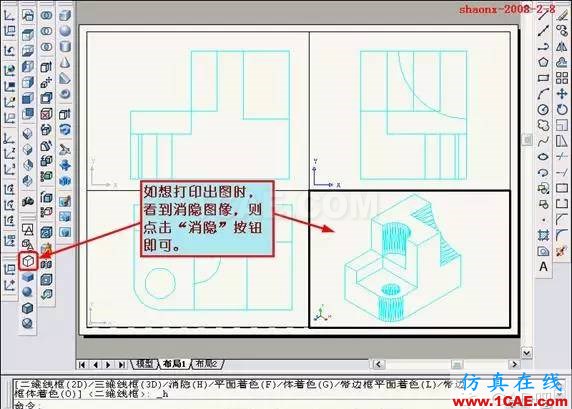

22

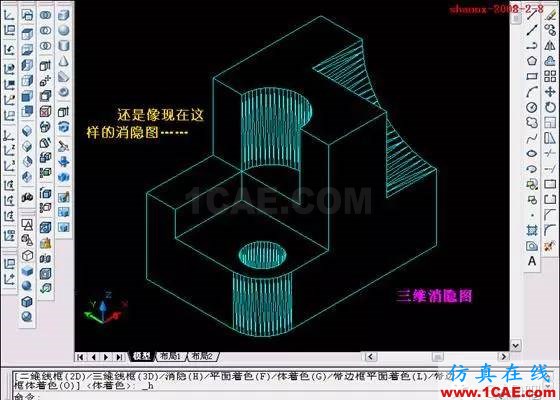

23
24
25
26
27
28
29
30
32
33
34
35

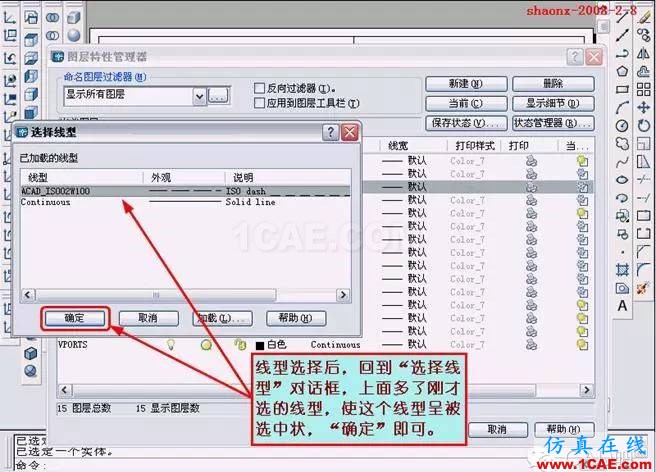

36
37
38
39
40

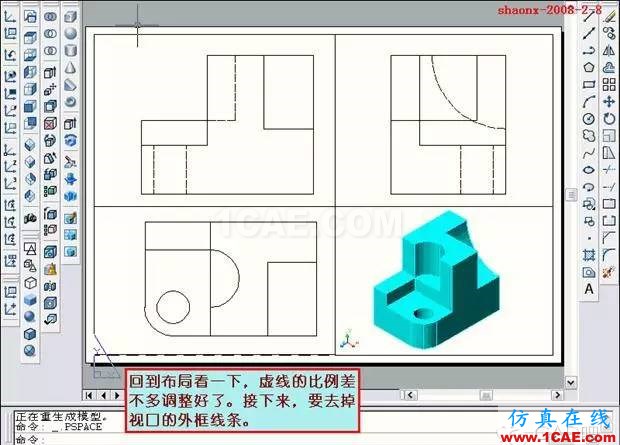

41
42
43
44
45
