AutoCAD中如何同時顯示公差代號和極限偏差

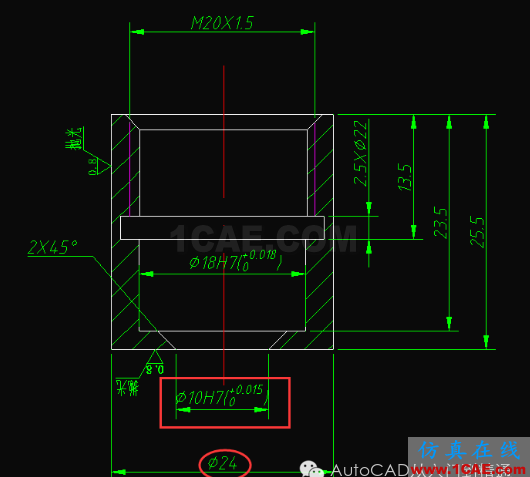

在國標中有時要同時顯示公差代號和極限偏差。如圖,以fai24為例,使他同時顯示公差代號和極限偏差;

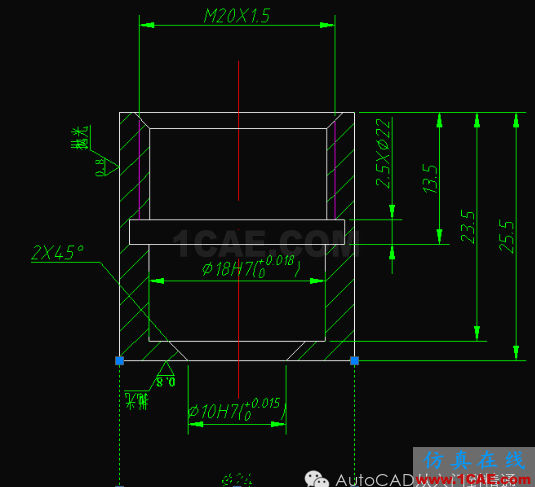

選中24的尺寸;

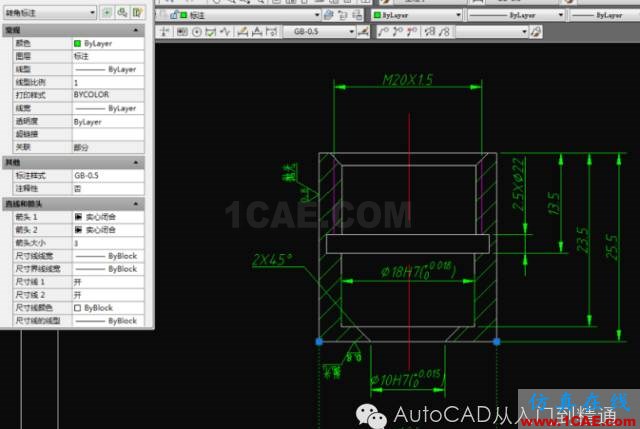

同時按ctrl和1,左邊出現屬性邊框;

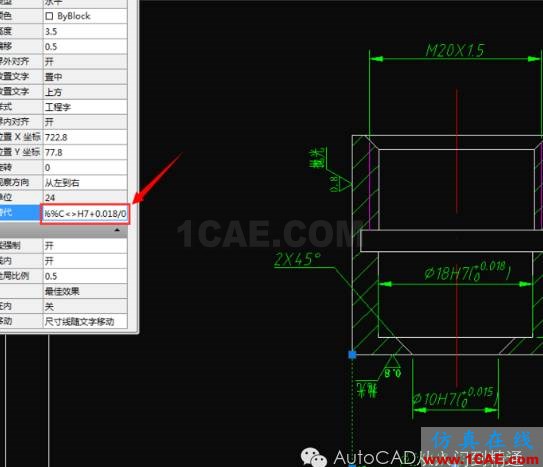

在文字替代里輸入H7+0.018/0;

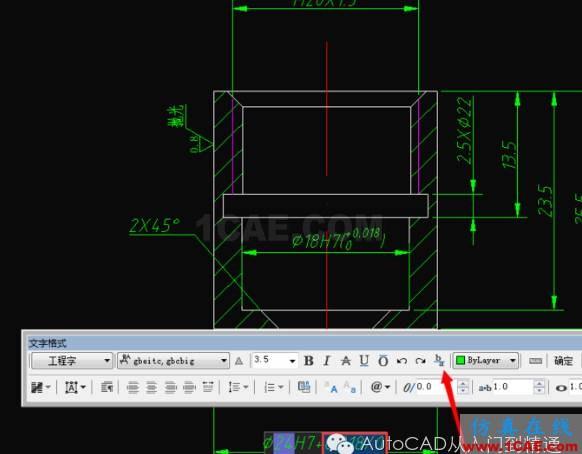

然后雙擊尺寸,選中+0.018/0,點擊框中的分數符合;

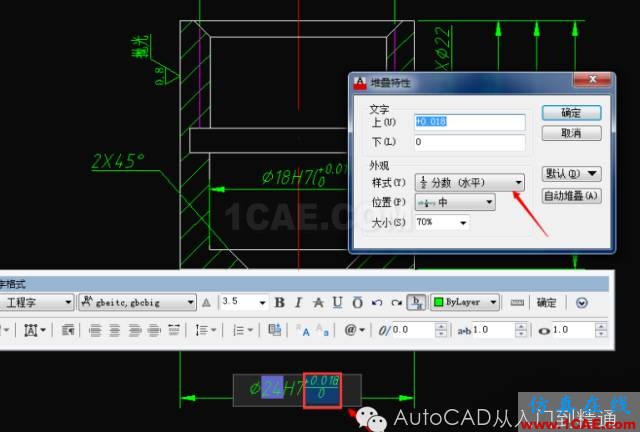

如圖選中方框內的東西,雙擊,出現堆疊屬性欄,點擊樣式;

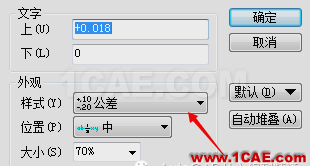

選擇公差;
加括號,點確定。
注意事項第5、6步一定要先選中。
