AutoCAD中所有圖形統一標高：Z軸為0

2016-12-29 by:CAE仿真在線來源:互聯網

?AutoCAD中使所有圖形統一標高(Z軸為0)的方法?

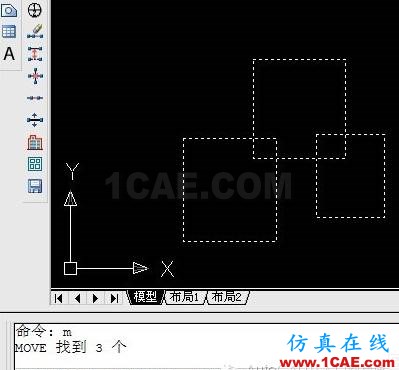

前言君有時候我們接到一張CAD工作圖,要求深化或者修改。發現圖上的尺寸怎么標都不正確,這很可能由于是制圖不規范,圖形不在同一水平面上。導致尺寸標注時考慮了Z軸的距離。而天正的“統一標高”命令又不是非常有效的時候(比如多段線上的兩個點不在同一平面時這個命令就不能起作用),我們就需要另一個非常行之有效的方法來使所有圖形上的所有點都統一標高,即使其所有點的Z軸方向的數值強制歸零。(ctrl+A全選圖形,或者框選所有圖形。)點擊移動命令按鈕,或在命令行輸入m+回車

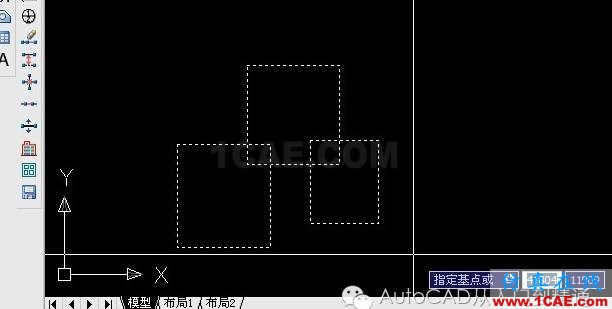

用鼠標左鍵在任意位置隨便指定一個基點

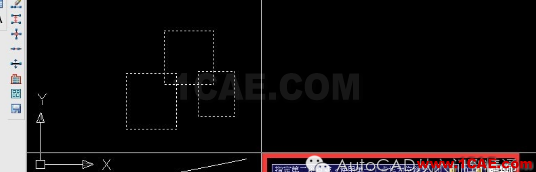

在命令行輸入0,0,1e99(這個的意思是將剛才全選中的圖形移動到Z軸的正無窮大處)

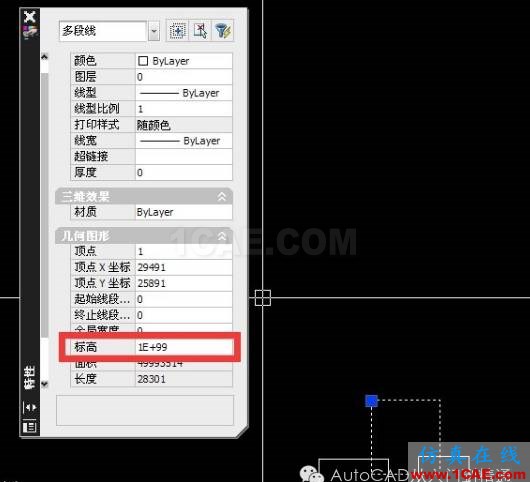

[此步為驗證步驟,可省略]可以選中其中一個或全部圖形,點擊Ctrl+1快捷鍵或其他方式打開“特性”對話框,查看其中的“標高”一項,發現數值已變為1E+99,即無窮大處。

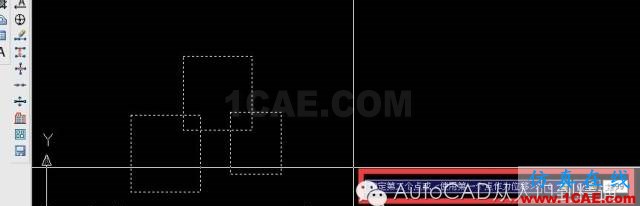

再次全選圖形,點擊移動命令按鈕,或在命令行輸入m+回車。用鼠標左鍵在任意位置隨便指定一個基點

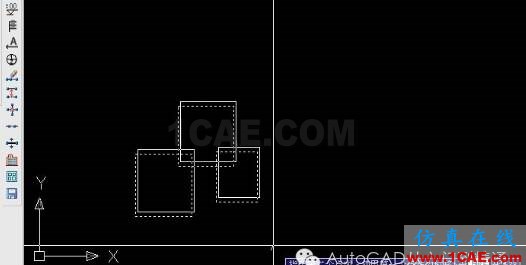

在命令行輸入0,0,-1e99(這個的意思是將剛才全選中的圖形從Z軸的正無窮大處移動回Z=0的點)

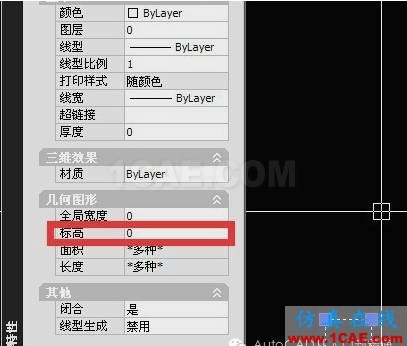

[此步為驗證步驟,可省略]可以選中其中一個或全部圖形,點擊Ctrl+1快捷鍵或其他方式打開“特性”對話框,查看其中的“標高”一項,發現數值已變為0,即Z軸已歸零。

偉哥大大偉哥大大的學習經驗至此,所有圖形已校正至同一平面上,Z方向的位移均為0。再執行測量、移動等操作時,就不用考慮Z軸的值了。(原理是,圖形移動到正無窮大以后,圖形上所有的點的Z方向均在正無窮大的位置,也就在同一平面了。再移回Z軸為0處,圖形上所有的點的Z方向均在0的位置,還是在同一平面。因此,完成了統一標高的效果。)
