搜索怎樣將PDF文件導入為AutoCAD對象
2016-12-12 by:CAE仿真在線 來源:互聯網
大家的平時畫圖工作時,經常會接觸到PDF格式的圖紙,那么怎樣可以將PDF文件的數據轉化為我們所需要的AutoCAD的對象呢?AutoCAD 2017就新添加一個功能可以將PDF格式的文件轉化為AutoCAD的對象。
首先,用attach或者PDFattach命令插入想要轉化為DWG格式的PDF文件。

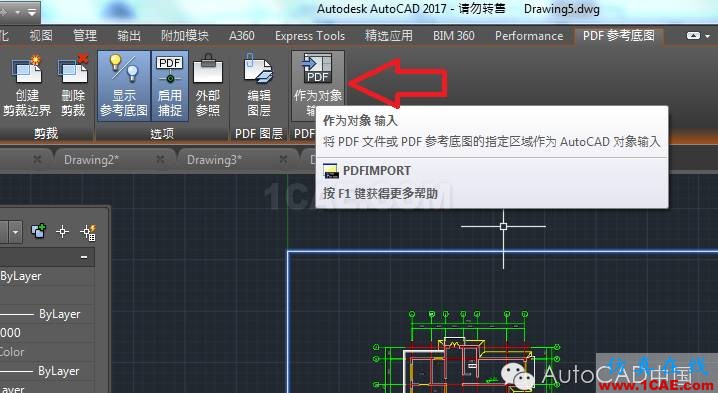

插入PDF文件之后,選中PDF文件,點擊面板上的PDF輸入或者輸入PDFIMPORT命令。

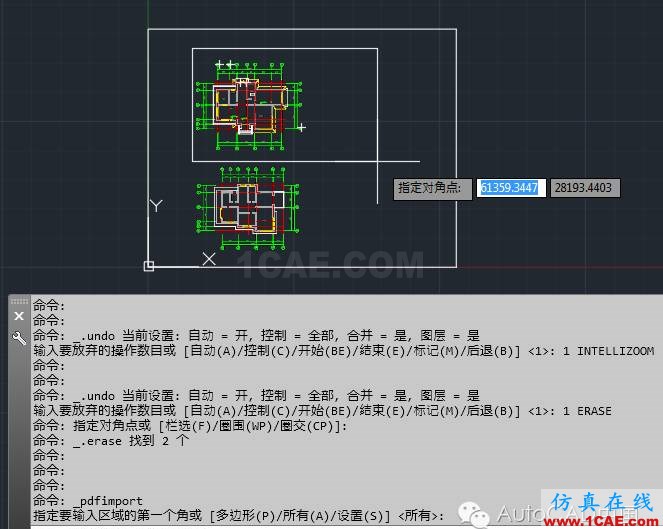

點擊之后選擇要輸入對象的區域,可以選擇將整個PDF文件全部輸入或者選擇部分區域輸入。

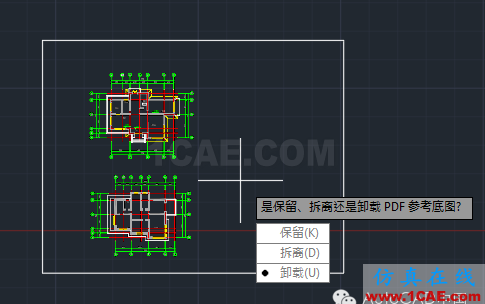

選擇輸入區域完成后,需要指定是否保留,拆離還是卸載PDF參考底圖。

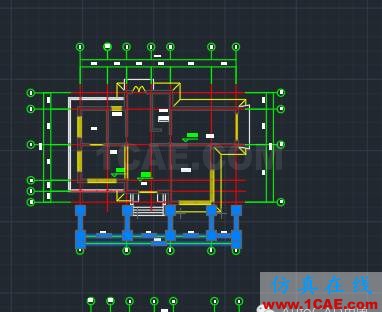

最后輸入結果,插入的PDF參考底圖轉化為DWG對象了。
PS:當然也可以一開始直接使用PDFimport命令而不需要先使用attach命令將PDF文件導入進來,但是如果直接使用PDFIMPORT命令的時候只能將整個PDF文件全部輸入成DWG格式的對象,也不能指定是否保留,拆離還是卸載PDF參考底圖。
