搜索手把手教你創建AutoCAD動態塊
2017-01-21 by:CAE仿真在線 來源:互聯網
動態塊是AutoCAD中的一個重要功能,可以通過自定義夾點和動作方便的修改動態塊參照中的幾何圖形,而無需重復定義多個塊參照。
比如建筑設計制圖中需要用到各種尺寸的門,傳統的做法是創建一個門,并定義成塊參照。然后經過如下繁瑣的流程插入到圖中的不同位置。
1. 畫好墻線,用Offset,Trim,Fillet命令修剪好門洞
2. 插入門塊
3. 運行Scale命令調整大小
4. 運行Mirror命令1~2次來調整門的方向。
創建一個門的動態塊可以極大方便上述工作。
我們先插入一個AutoCAD自帶的門的動態塊來看看動態塊是怎么工作的。
運行TOOLPALETTES命令打開工具選項板,在建筑選項板中點選門,將這個動態塊插入到圖中。
選中剛插入的動態塊,點擊門塊上的藍色夾點,可以很方便的調整門的左右內外方向,門的大小。
但是這個示例動態塊是基于英制繪圖習慣創建的,下面我們來創建一個適合中國繪圖習慣的以毫米為單位的動態塊。
新建一個圖,運行BEDIT命令,指定新塊的名字Door,點擊確定進入塊編輯器。復制-粘貼以下腳本到命令行,再運行Bclose命令,選擇保存更改并退出塊編輯器。
(command "_OSMODE" 0)
(command "_BACTIONBARMODE" 1)
(command "_rectang" "0,0" "50,1000")
(setq Door (entlast))
(command "_arc" "_c" "0,0" "1000,0" "_a" 90)
(setq DoorArc (entlast))
(command "_zoom" "_e" "_zoom" "0.6x")
(command "_BPARAMETER" "_B" "0,0")
(command "_BPARAMETER" "_L" "_L" "DoorWidth" "_V" "_L" "600,750,800,900,950,1000" "0,0" "1000,0" "500,-300" 1)
(command "_BActionTool" "_Scale" "500,-300" DoorArc "")
(command "_BActionTool" "_Stretch" "500,-300" "_s" "-100,800" "200,1200" Door "")
(command "_BParameter" "_f" "_L" "In-Out" "In" "Out" "400,0" "1000,0" "400,-100" 1)
(command "_BActionTool" "_f" "400,0" "_all" "")
(command "_BParameter" "_f" "_l" "Left-Right" "Left" "Right" "500,100" "500,500" "500,200" 1)
(command "_BActionTool" "_f" "500,100" "_all" "")

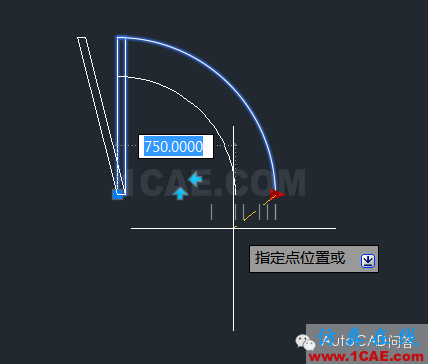

運行Insert命令,插入剛剛創建的動態塊。選中這個塊,通過夾點操作已經可以左右內外翻轉和移動,拖動調整門寬的三角形夾點還有些問題,后面會繼續修改。
通過運行上面的lisp腳本,并結合命令行歷史記錄,我們可以清楚的看到創建動態塊的步驟。
1. 先創建門的雛形。門板:寬1000,厚50,開關弧線:半徑1000
(command"_OSMODE" 0)
(command"_BACTIONBARMODE" 1)
(command"_rectang" "0,0" "50,1000")
(setq Door(entlast))
(command"_arc" "_c" "0,0" "1000,0""_a" 90)
(setqDoorArc (entlast))
(command"_zoom" "_e" "_zoom" "0.6x")
2. 添加一個基點參數,它不需要添加配對的動作。在完成的動態塊中表現為方形夾點,實現動態塊的拖拽移動。
(command"_BPARAMETER" "_B" "0,0")

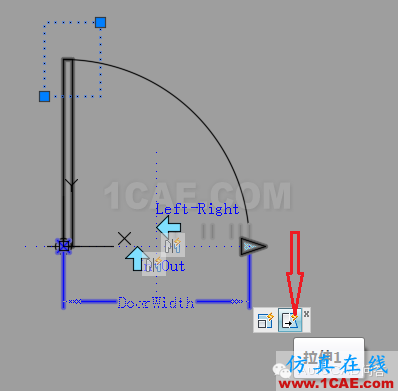

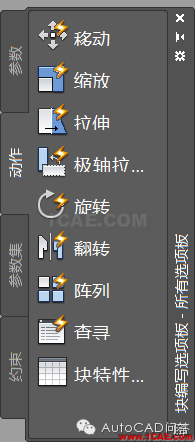

3. 添加一個線性參數DoorWidth,并為它添加兩個動作(可以如下圖在塊編寫選項板中找到的),縮放動作用于調節開關弧線半徑,拉伸動作用于拉伸門板的寬度。這兩套參數-動作組合在最終完成的動態塊中表現為線性參數的右側三角形夾點

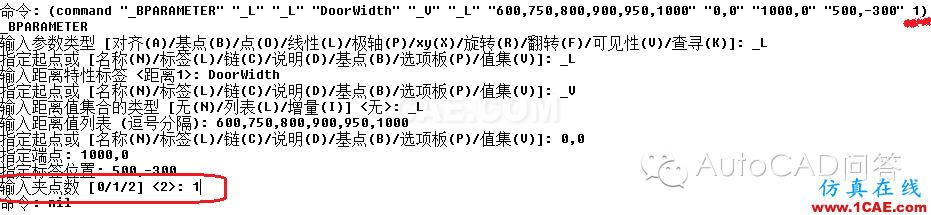

(command "_BPARAMETER""_L" "_L" "DoorWidth" "_V""_L" "600,750,800,900,950,1000" "0,0""1000,0" "500,-300" 1)
(command"_BActionTool" "_Scale" "500,-300" DoorArc"")
(command"_BActionTool" "_Stretch" "500,-300""_s" "-100,800" "200,1200" Door "")
注意:線性參數的左側夾點在本例中用不上,如下圖所示隱藏不必要的左側夾點可以減少干擾。
4. 分別添加兩組“翻轉參數+翻轉動作”實現門的內外翻轉和左右翻轉。
(command"_BParameter" "_f" "_L" "In-Out""In" "Out" "400,0" "1000,0""400,-100" 1)
(command"_BActionTool" "_f" "400,0" "_all""")
(command"_BParameter" "_f" "_l" "Left-Right""Left" "Right" "500,100" "500,500" "500,200"1)
(command"_BActionTool" "_f" "500,100" "_all""")

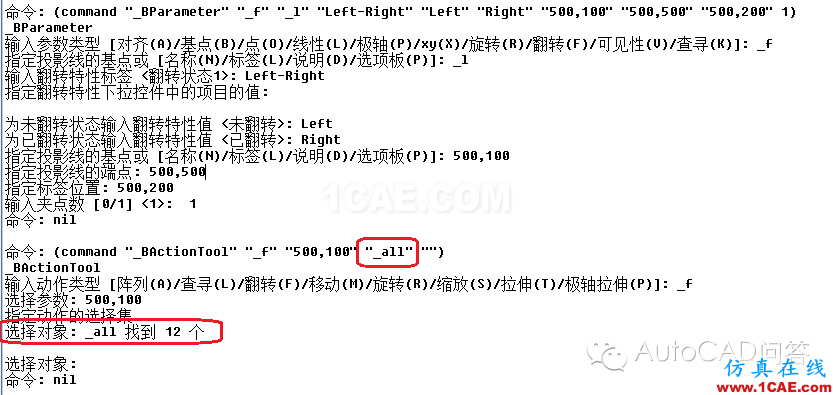

注意:翻轉動作要最后加,并且添加翻轉動作時要選擇所有實體和參數,否則在插入動態塊并操作翻轉夾點后,其他參數夾點顯示可能會錯位。
上面創建動態塊所需的所有參數和動作都可以直接從塊編寫選項板中調用。

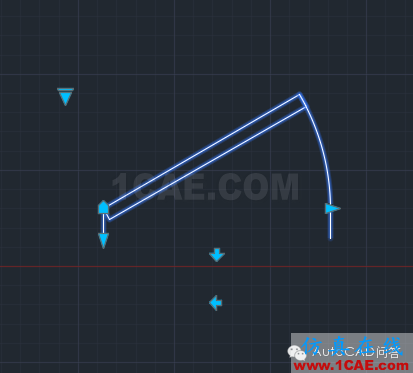

現在再來說說調整門寬時門板為什么歪了(見下圖),如何修改?

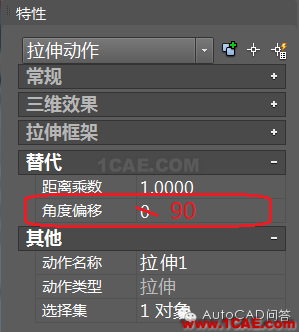

雙擊插入的門塊并進入塊編輯器,點選拉伸動作,在特性選項板中將角度偏移0改為90度.這樣,即使拉伸門板對應的線性參數是水平伸展的,門板也會是沿著垂直方向進行拉伸。
最后我們來總結一下創建動態塊的一般步驟
進入塊編輯器
添加基本圖形
添加參數
為參數添加動作
在特性選項板中修改動作的屬性
退出塊編輯器
插入新建的動態塊并測試
