搜索CAD布局中打印時如何隱藏視口框的線條？【AutoCAD教程】
2017-03-20 by:CAE仿真在線 來源:互聯網

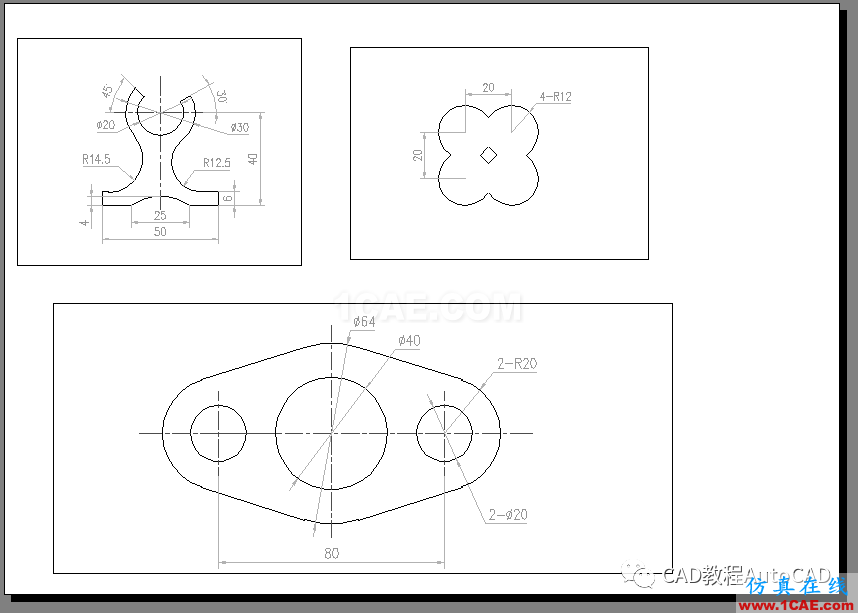

在布局當中需要利用多個視口,有時可以均布有時需要不同的布局位置來確定,單個視口時視口線正好可以做為圖框,不過它始終是細線,即使你改變它的圖層或者線寬它仍然是細線,既然不能做圖框用,視口放置位置比較隨意時視口線也會顯示這該怎么辦呢?如下圖紅箭頭所指視口所示與打印時的對比:
打印后:
要想不顯示也可以,方法如下:

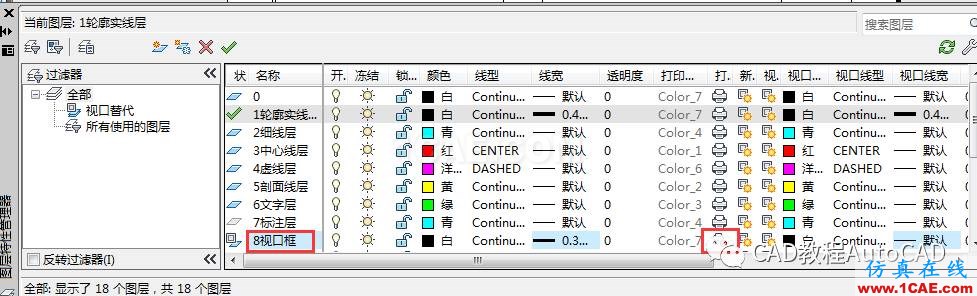

第一種:建個單獨的圖層,圖層設置里面可以設置不打印,或者將此圖層關閉或凍結然后把視口框放在這個圖層

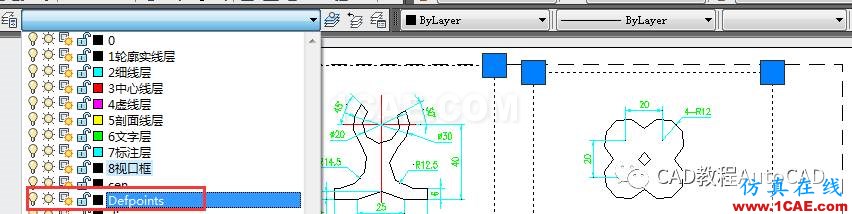

第二種:利用系統自帶的“Defpoints”這個層,把視口框線放在這個層,就不會在布局打印中出現了。

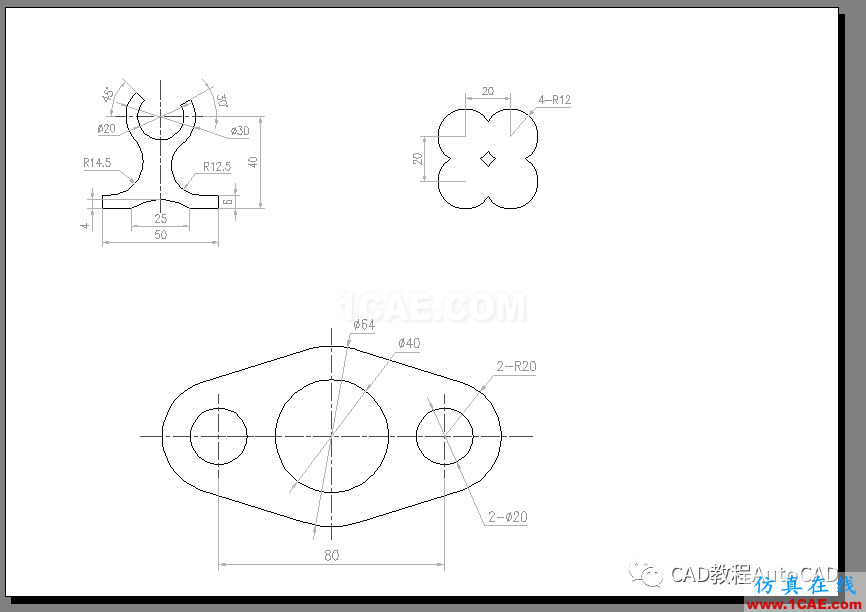

通過以上兩種方法調整后再打印視口框就看不見了,如下圖:
