cad中鏡像時如何設置文字翻轉還是不翻轉？【AutoCAD教程】

2017-03-20  by:CAE仿真在線  來源:互聯網

在CAD制圖過程中經常會遇見這種情況:就是在鏡像某些圖元時剛好也包括一些文字但是鏡像過去后文字還是原來的樣子并沒有隨著鏡像翻轉,如下圖所示,這該怎么辦呢?

解決的辦法就是改變系統變量mirrtext的值,CAD中的mirrtext值如何設置?

mirrtext是專門對于鏡像文字而設置的系統變量,

默認是0,鏡像對象時文字是不會發生翻轉的,如文首的上圖所示。

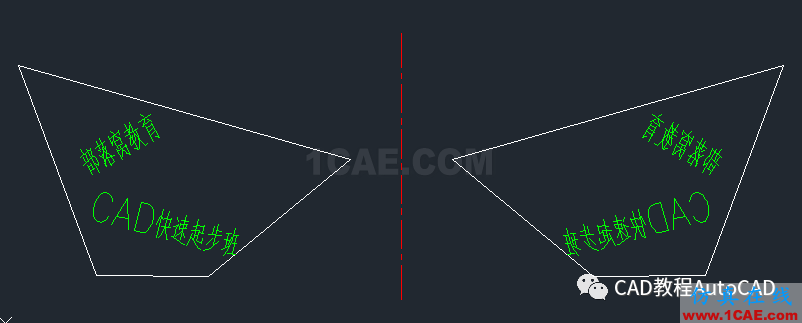

若改成了1,鏡像時文字會發生翻轉。如下圖所示:

具體操作方法就是在命令行直接輸入mirrtext回車,根據需要輸入0或1并回車即可修改。
