如何將機械制圖化繁為簡？

2017-03-20  by:CAE仿真在線  來源:互聯網

機械制圖時是否覺得圖樣很復雜,很難?那就看看下面的方法吧。

1)當物體具有若干相同結構(齒、槽等),并按一定規律分布時,只需畫出幾個完整的結構,其余用細實線連接,并注明結構的總數。

(a) (b)

相同結構與簡化畫法

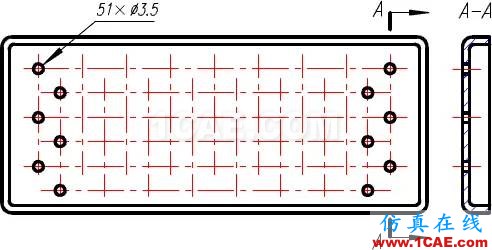

2)若干直徑相同且成規律分布的孔(圓孔、螺孔、沉孔等),可以僅畫出一個或幾個,其余只需用中心線表示其中心位置,在圖中標注孔的尺寸時應注明孔的總數。

有規律分布的孔的簡化畫法

3)網狀物、編織物或物體上的網紋、滾花部分,可在輪廓線附近用細實線示意畫出,并在圖上或技術要求中注明這些結構的具體要求。

網紋簡化畫法

4)當圖形不能充分表達平面時,可用平面符號(兩相交的細實線)表示。

用平面符號表示平面

5)物體上較小的結構,如在一個圖形中已表達清楚時,其他圖形可簡化或省略。圖中主視圖上省略了兩個小圓,俯視圖也簡化了相貫線。

小結構的簡化

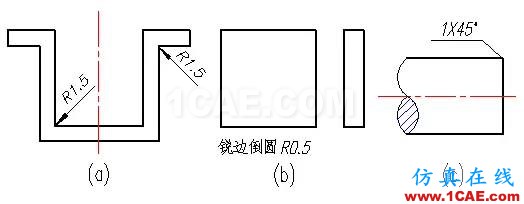

6)在不引起誤解時,物體上的小圓角、銳邊的小倒圓或45°小倒角,允許省略不畫,但必須注明尺寸或在技術要求中加以說明。

小圓角、小倒角和45°小倒角可省略不畫

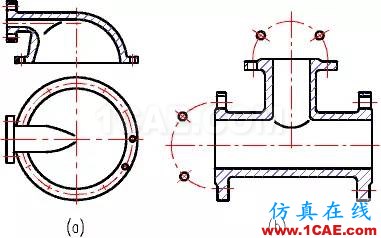

7)圓柱形法蘭和類似零件上的均勻分布的孔可按下圖方法表示。

圓柱形法蘭上均勻分布的孔的簡化畫法

8)與投影面傾斜度小于或等于30°的圓或圓弧,其投影可用圓或圓弧代替。

小于或等于30°的圓的投影

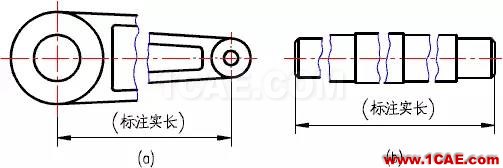

9)較長的物體(軸、桿、型材、連桿等)沿長度方向的形狀一致或按一定規律變化時,可斷開后縮短繪制,但尺寸仍按實際長度標注。

較長機件的斷開畫法

10)物體上斜度不大的結構,如在一個圖形中已表達清楚時,其他圖形可按小端畫出。

斜度不大的結構按小端畫

11)小孔部分的相貫線可以用直線代替。

相貫線簡化為直線

12)圖形中的過渡線應按下圖繪制。在不致引起誤解時,過渡線、相貫線允許簡化,例如用圓弧或直線代替非圓曲線。

過渡線的畫法

來源:機械微論壇、金屬加工
