cad沉孔及孔深符號怎么通過文字輸入方式打出來？【AutoCAD教程】

2017-05-09  by:CAE仿真在線  來源:互聯網

大家知道在機械制圖標準中對于孔的標注可以分別標出孔的直徑的及深度或錐度角等參數也可以如下圖所示直接用符號代替柱形沉孔、錐形沉孔及孔深度

手工畫是可以畫出來,那么在cad中這些符號怎么通過文字輸入的方式打出來呢?方法有兩種,下面我們就通過下圖來看看CAD怎么用孔深、柱形沉孔、錐形沉孔符號標注:

第一種方法:直接雙擊修改文字并插入代替的符號并將這幾個符號的文字類型改為gdt

x為沉孔深度符號

w為錐形沉孔符號

v為柱形沉孔和锪平面孔符號

以上快捷鍵的前提是:設文字樣式中字體:gbeitc.shx ,大字體gbcbig.shx

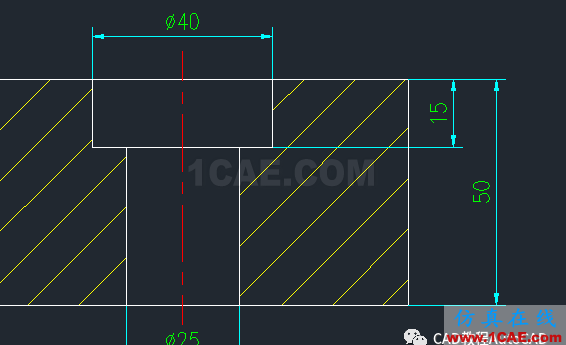

比如需要標注出下圖的效果

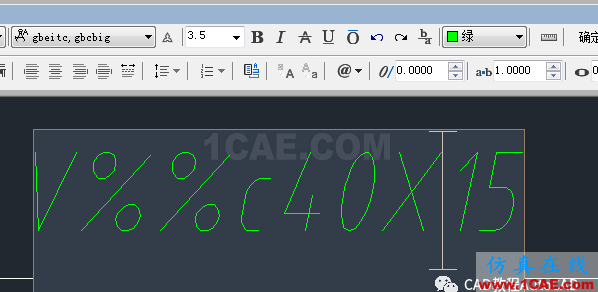

則需將雙擊進入文字編輯狀態的文字部分寫成以下內容,

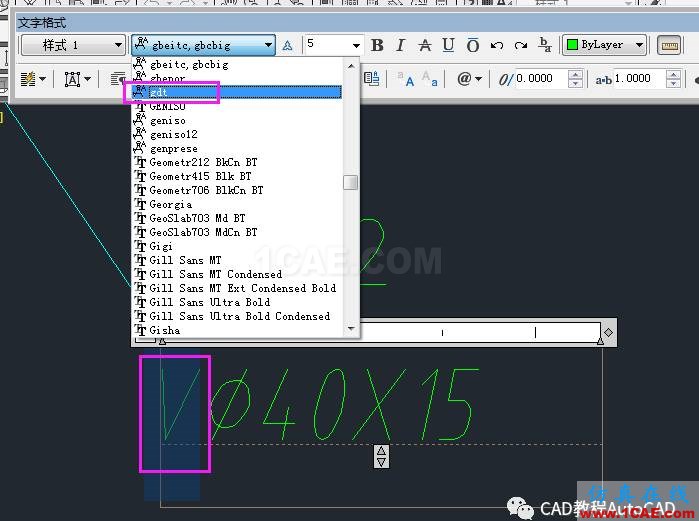

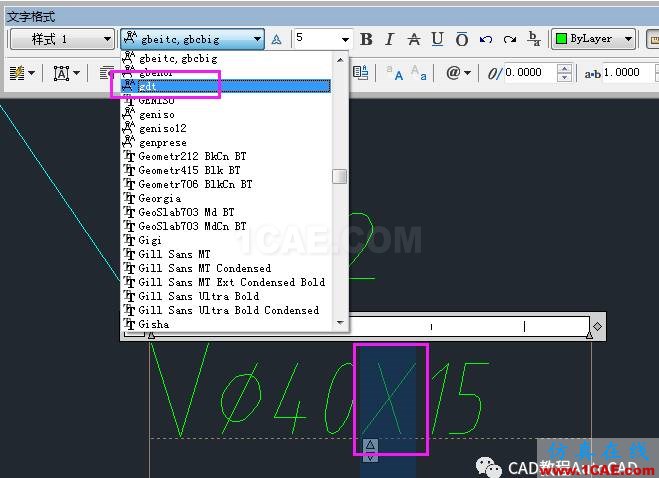

文字內容書寫完畢后,將插入的V及X兩個有代表性的字母文字改成gdt格式

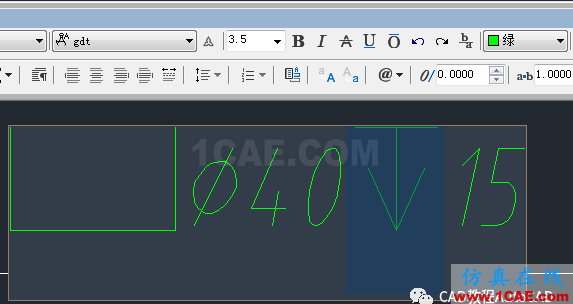

修改后的結果如下:

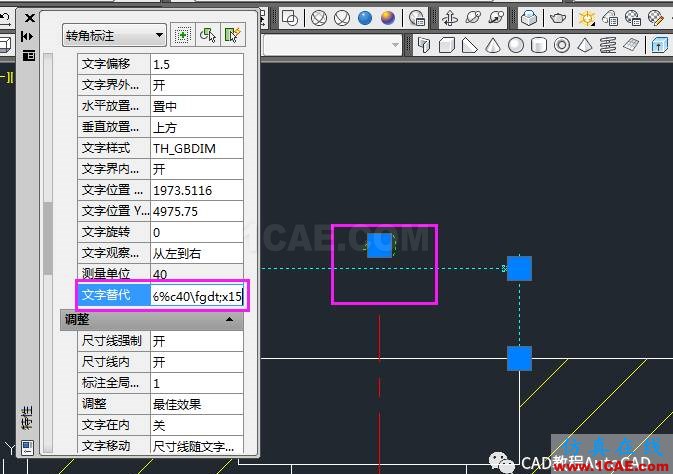

第二種:直接在特性里修改標注的文字替代內容:

將數字40的內容直接更改為\fgdt;v%%c40\fgdt;x15

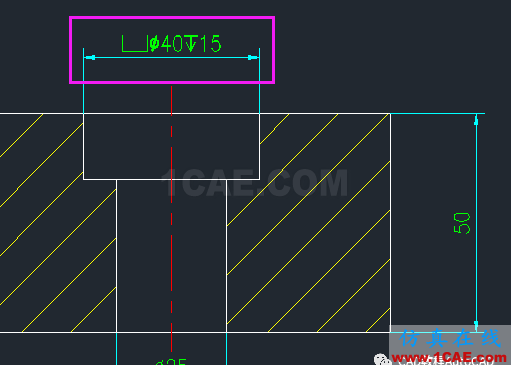

更改后的效果如下:

\fgdt;x為沉孔深度符號

\fgdt;w為錐形沉孔符號

\fgdt;v為柱形沉孔和锪平面孔符號

以上快捷鍵的前提是:設文字樣式中字體:gbeitc.shx ,大字體gbcbig.shx
