CAD畫了線但是不顯示是什么原因？【AutoCAD教程】

2017-07-17  by:CAE仿真在線  來源:互聯網

CAD畫了線但是不顯示,原因有以下幾種:

一.繪圖次序不合適

最明顯的情況是插入光柵圖像后再畫線看不到線條,插入光柵圖像再執行繪圖命令,線條確實是按照命令行提示一步步畫上去了但是繪圖區不顯示,通過框選或點選可以選中的,這是因為插入的圖片是一個整體的區域此圖形在線條之上就會把線條給遮蓋住。把插入的光柵圖像所在的圖層關掉后就能顯示繪制的線條,這是顯示順序的問題,修改方法:選擇畫的線條并在繪圖區右鍵---繪圖次序---或者是工具---繪圖次序---前置。也可以選光柵圖像為后置,如果圖像不用了也可以把圖像所在圖層關閉。

插入光柵圖像后畫直線給定第一點時還能看到線的顯示

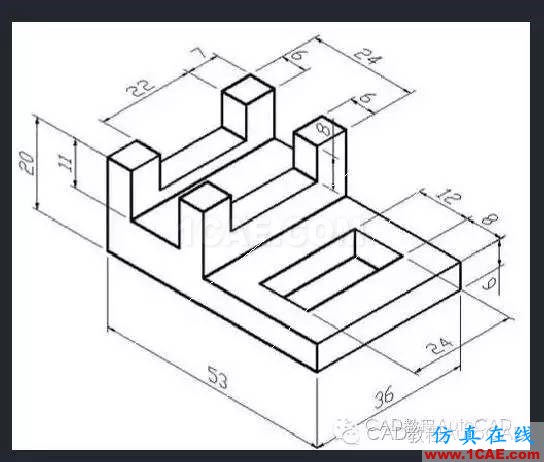

給定第二點后結束直線命令此時線條一點都看不清楚

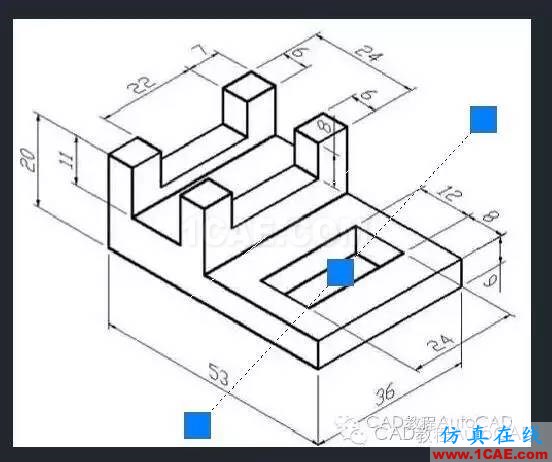

框選選中直線后能看到此處有直線

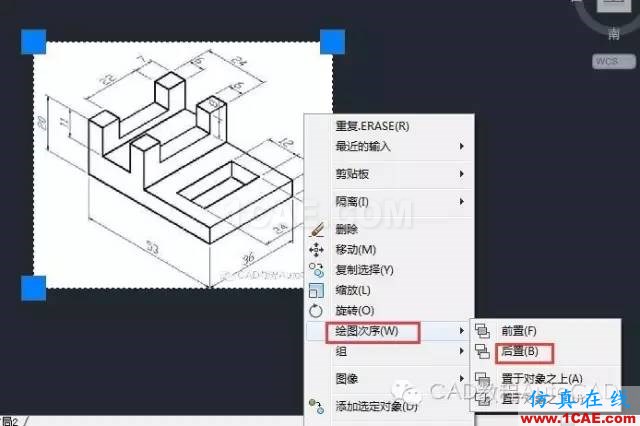

右鍵---繪圖次序,選中要調整的對象并調整順序將光柵后置或線條前置

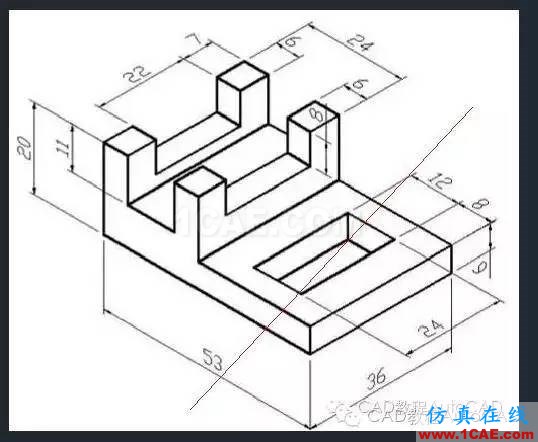

調整后的顯示效果

有時為了和圖片的背景色區分開可以畫線時選擇一個顏色鮮艷的和圖像顏色有明顯反差的顏色,比較容易看到。

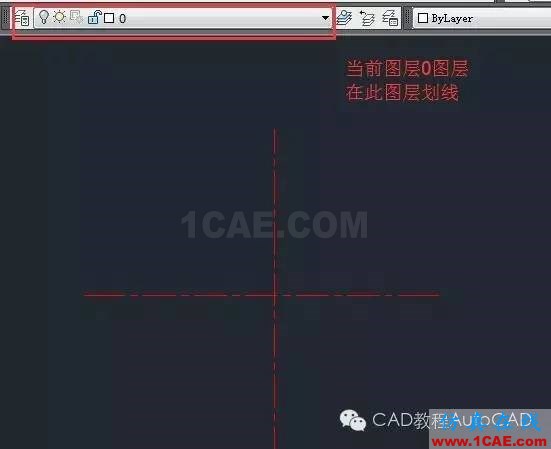

二.當前圖層關閉了

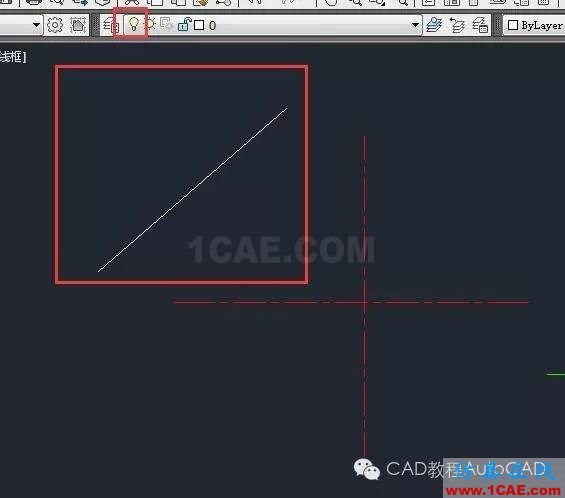

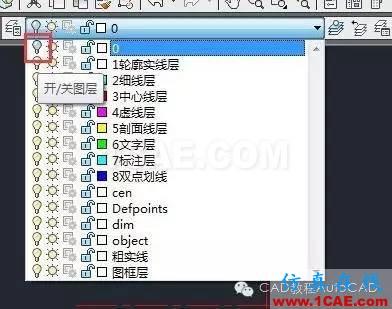

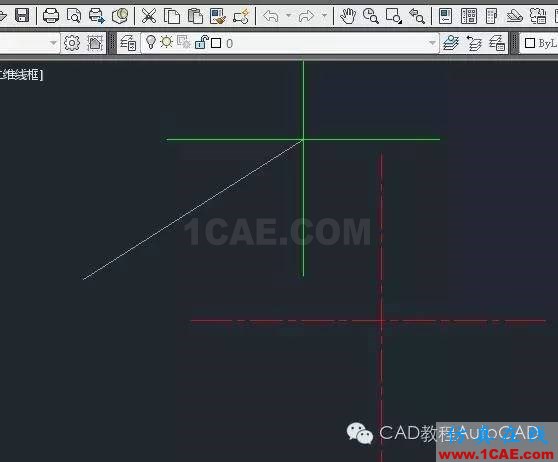

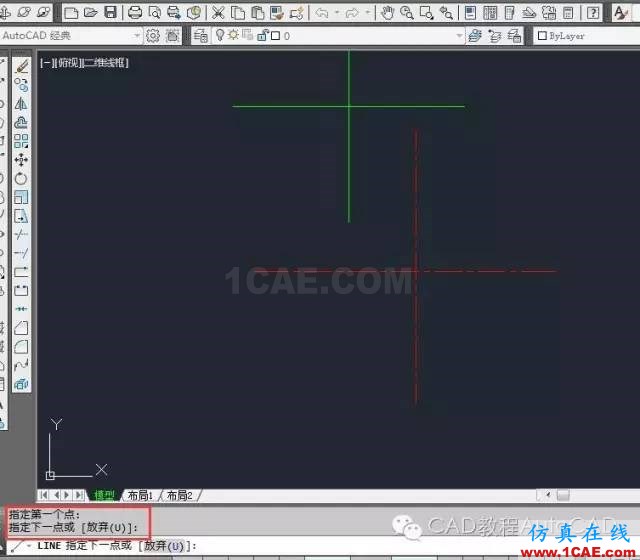

當前圖層關掉了,可以繼續繪圖畫線但是畫完的線不顯示。解決辦法就是在圖層控制上打開相應的圖層讓其顯示即可。

三.畫的圖形相對很小

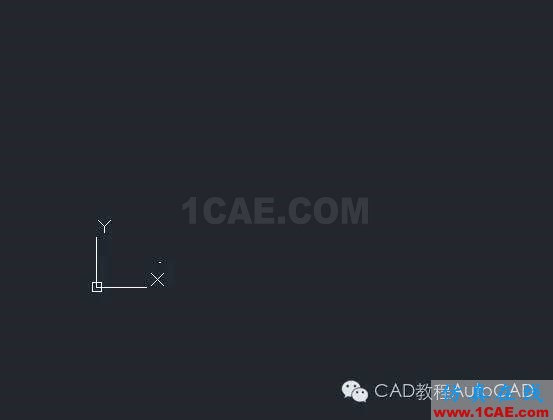

當前cad視區坐標范圍太大,而畫的圖形相對很小,在屏幕上就看不到。比如屏幕是從0到10000,你畫長為3的線肯定是看不到的。

通過鼠標滾輪縮放,或者雙擊滾輪讓圖形最大化顯示,把視區縮小就可以看到繪制的線條了

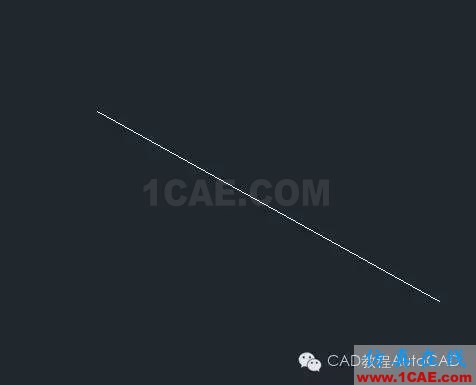

縮放后
