CATIAV5—零件文檔（PartDocument）

2016-09-16  by:CAE仿真在線  來源:互聯網

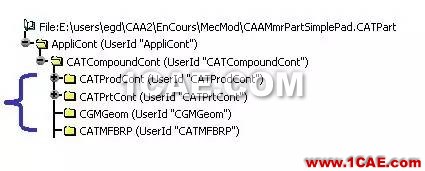

CATIA 的開發無非就是實現對 Document 讀寫操作,而如何獲取對 Document 操作的關 鍵則是準確了解 CATIA 的內在表現架構—MVC(Model -View-Controller:模型-視圖-控制器)。此文,借助百庫全書,對零件文檔進行解析。 一個零件文檔至少有4個容器,如圖1:分別為產品容器(CATProdCont)、結構定義容器(CATPrtCont)、幾何容器(CGMGeom)、作用域容器(CATMFBRP)。(查閱百庫全書The Structure of a Part Document) (The Product Container). 包含了一個ASMProduct特征,該特征為所有產品文檔中零件實例提供引用(Reference)。
結構定義容器(The Specification Container).包含零件的機械特征定義,用于存放機械設計特征的拓撲結果。機械特征包括:零件特征:包含設計對象的主要特征幾何特征集:包含其它特征集或幾何特征幾何特征:包含拓撲結果特征(a CATBody)
作用域容器(Scope Container).主要涉及引用的邊界表示,包括零件的面(faces)、邊界(edges)和頂點(vertices).它不是固定不變的且只用于交互模式下。用于存放拓撲子元素所必要的對象。通過CATIContainerOfDocument (MecModInterfaces)實現零件文檔的作用域容器
幾何容器(The Geometrical Container).包含了組成零件的幾何特征的拓撲結果。獲取幾何容器特征用CATIContainerOfDocument (MecModInterfaces)接口

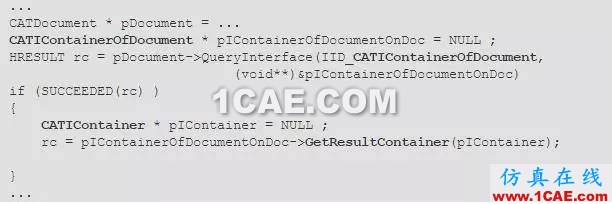

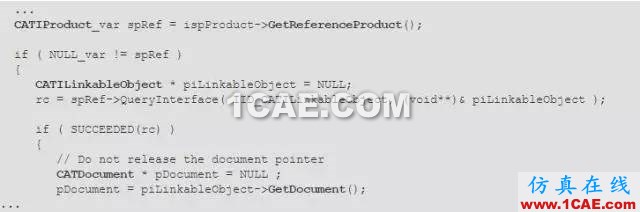

容器獲取方法 在百庫全書The Structure of a Part Document 提供了一些關鍵代碼,如下圖幾何容器的獲取 比較提示的關鍵代碼部分,都要求先獲取CATDocument 的pDocument對象。所以,如何獲取該對象是獲取四大容器的第一步。下圖是通過CATILinkableObject 接口的方法GetDocument()得到。
其實,獲取CATDocument 對象的方法有很多,下面推薦一種通用的獲取該對象的方法。通過CATFrmEditor 的GetDocument()方法獲取。 有了這個CATDocument 的pDocument對象,就可以與百庫全書中的獲取容器的代碼銜接了。(諸如此類的不同方法獲取同一對象的方法,在平時開發時要善于總結和比較,做好筆記(推薦電子版),方便之后同類開發時代碼快速重用,或者進行封裝。)
