catia零件建模案例

2017-04-01  by:CAE仿真在線  來源:互聯網

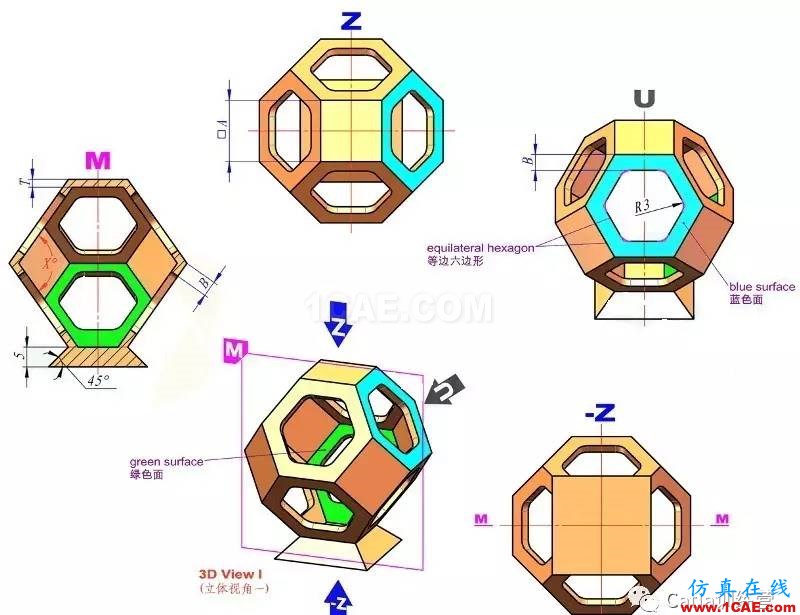

按要求作出如下圖形!

【注意】其中陣列等幾何關系。【其他】同色圓弧半徑相同,模型未注壁厚均為T,圖中八個相鄰六邊形大小一致。(輸入答案時請精確到小數點后兩位)

【參數】

A=15,

B=4,

T=2。

【問題】

1、請問圖中X=?

2、請問圖中藍色面的面積是多少?

3、請問圖中綠色面的面積是多少?

4、請問模型體積是多少?

【答案】

1、109.47

2、307.48

3、230.28

4、8183.12

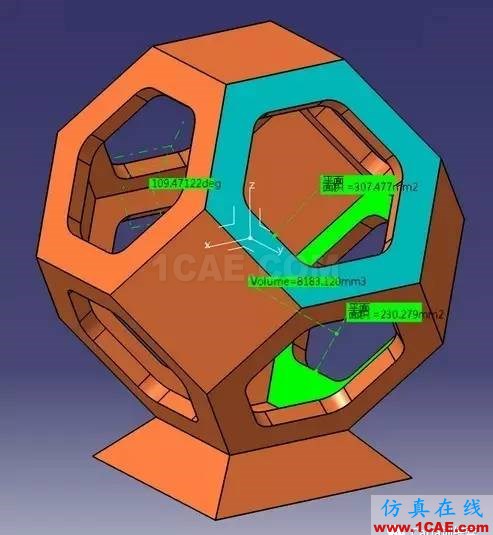

完成后的效果:
