關于草圖的基本命令,可以查看CATIA幫助文檔,草圖繪制有漢化版。

今天主要說一下利用工具來對繪制的草圖進行分析面,提高草圖的繪制效率。

1.草繪界面工具欄中中第一個為創建基準,此作用是切斷與引用元素之間的聯系,如圖二,本來兩個圓柱體直徑一樣,后將前者直徑改小,后者直徑沒變。

2.草繪圖形有三種關系,不充分約束,等約束,過約束,可以通過草圖求解狀態分析

3.草圖分析:作用是繪制的草圖進行診斷。

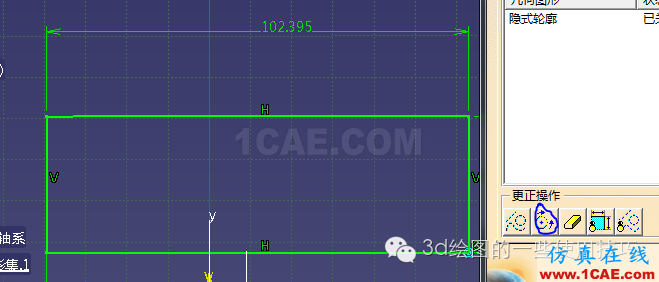

比如下圖診斷出有沒有閉合點

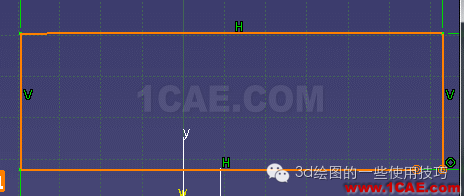

選擇更正操作后,閉合

4.SHIFT的運用,按住shift和不按,可以在約束和非約束之間切換。
今天先講到這里。
