CATIA中不使用裝配設計模塊如何快速裝配文件

2016-11-02  by:CAE仿真在線  來源:互聯網

 以前遇到學生問:裝配設計模塊我不會用,不知道如何快速的裝配做好的文件,但是文件又要有父子級關系。對于這樣的問題其實有種比較簡單的方法,不用裝配設計模塊一樣可以實現參數化裝配。絕對的干貨

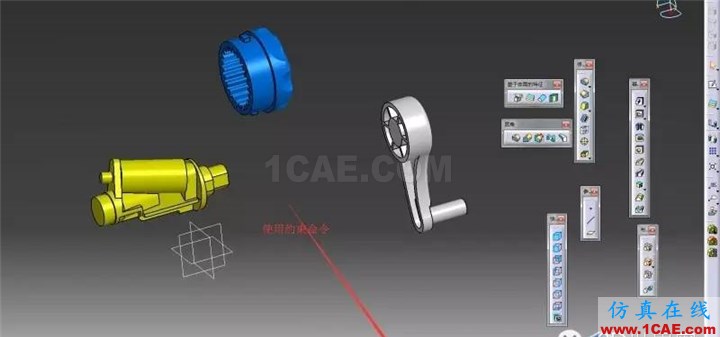

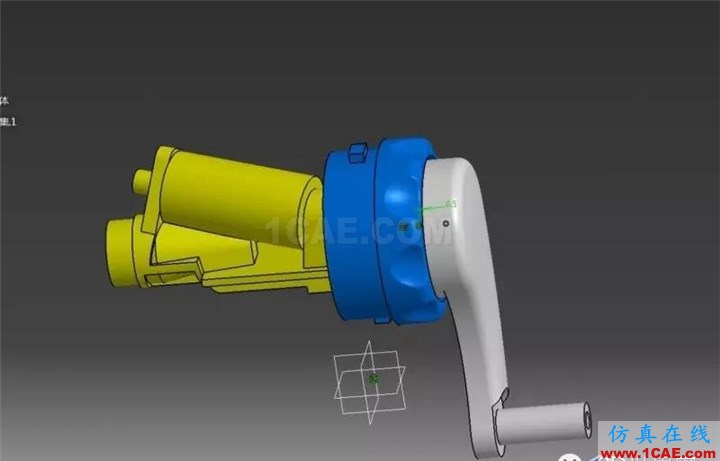

效果圖:

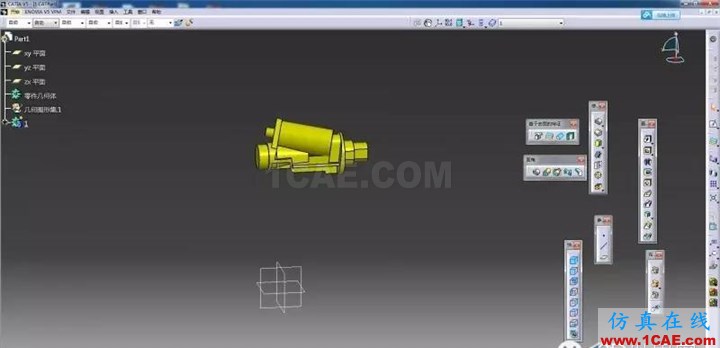

下面是三個要組裝的零件:

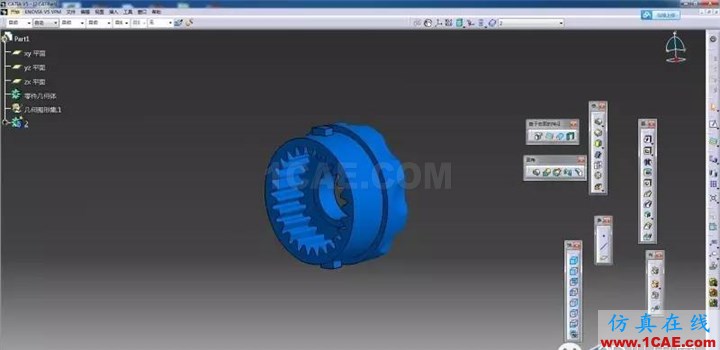

文件2:

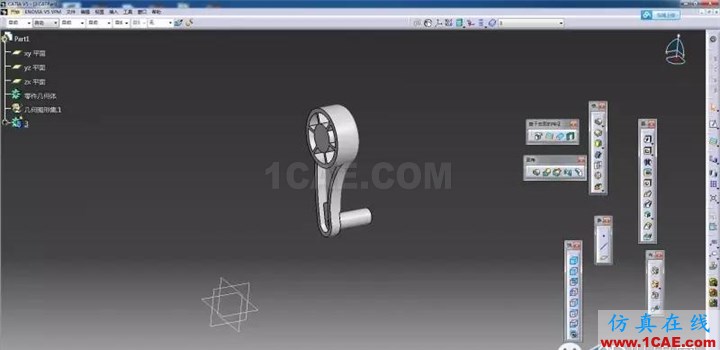

文件3:

在不使用裝配設計模塊的前提下裝配好零件

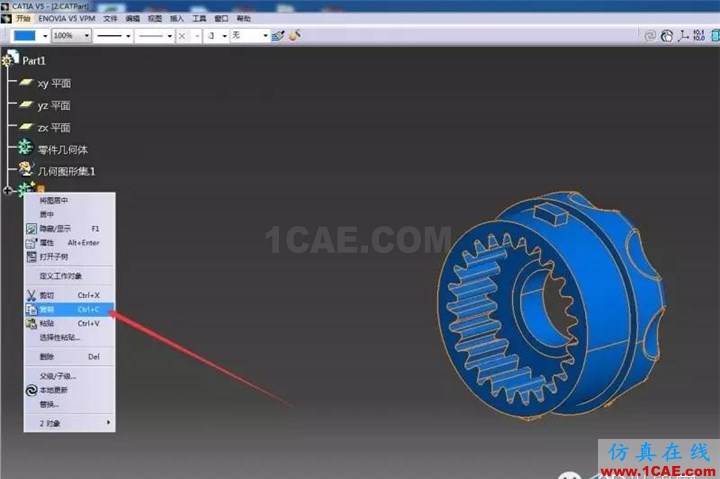

文件1作為父級將 文件2和文件3復制粘貼到文件1里面:

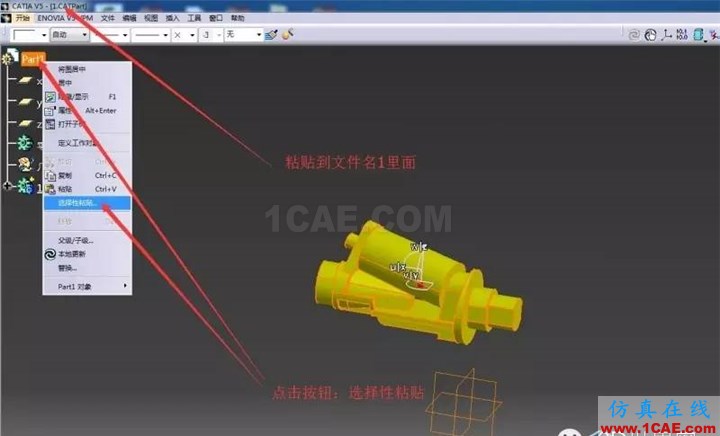

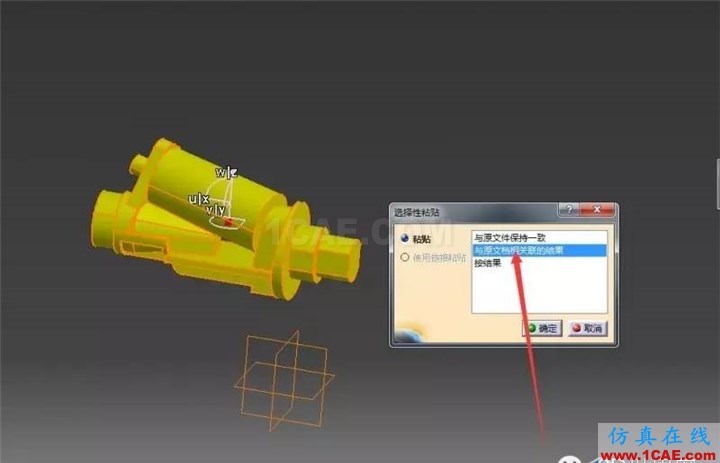

復制的時候鼠標放置在Part1位置然后右鍵,彈出對話框點擊---選擇性粘貼

 要讓復制進來的文件產生父子級關系選擇按鈕 ‘與源文檔相關聯的結果’如果不需要產生父子級關系選擇--按結果  按鈕

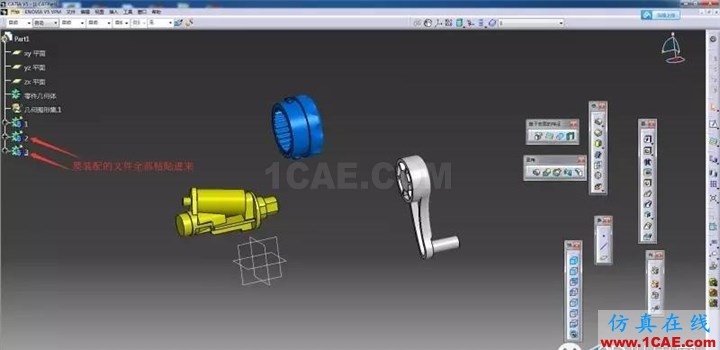

復制粘貼后效果圖:《文件3同理》

然后就是裝配文件了:裝配文件時選擇命令 約束

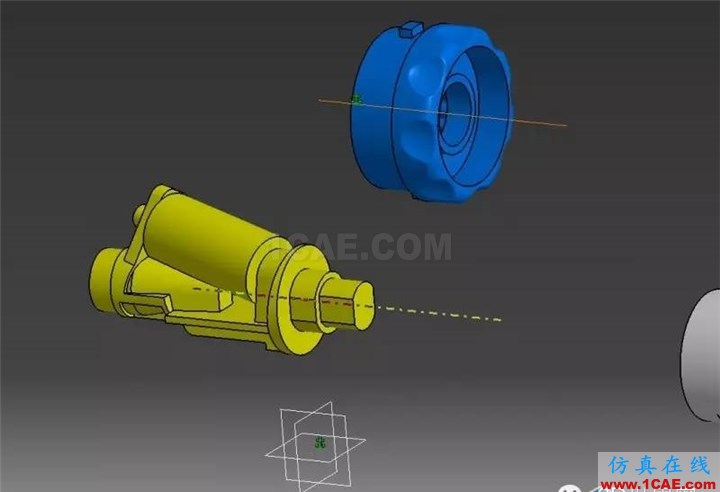

平面與平面相合,圓心與圓心相合,也可以選擇距離約束,需要注意的是圓心與圓心相合之前不要做拔模角度:

裝配完成:《參數是可修改和重新編輯》

 小結:這樣的裝配方法適合簡單的零部件之間的裝配,我們選擇《與源文檔相關聯的結果》時父級的修改直接影響子級的結果,文件保存時選擇工具  文件----保存管理,來保存文件。
