【優化】Isight分布與并行配置_Windows

2016-10-24 by:CAE仿真在線來源:互聯網

2.Isight分布與并行配置_Windows

我們在解決如何簡化重復枯燥的迭代過程這個問題的過程中,提出利用計算機并行分布技術將任務分配給不同的計算機進行計算,在面臨大規模計算時,這是一種合理分配計算資源的技術。

Isight同樣配備了該項技術。

基于該項技術,Isight將計算機群分為一個服務端和多個客戶端,首先需要分別安裝相應的軟件包進行支持。

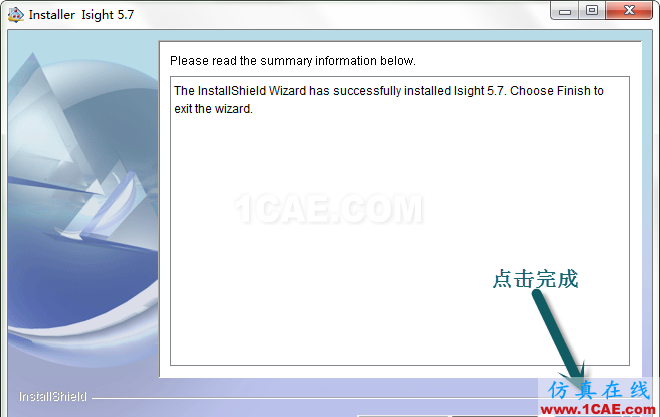

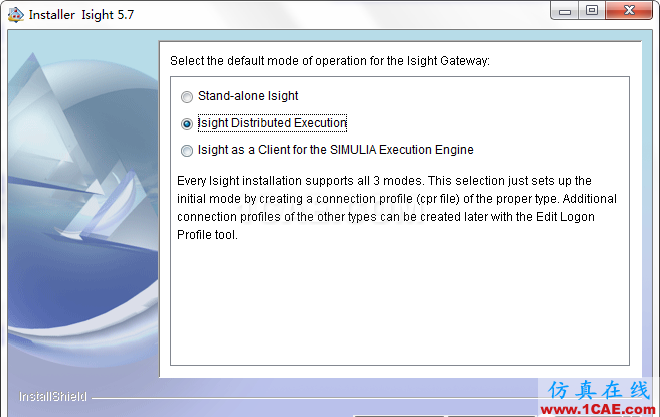

2.1服務器端的安裝過程:

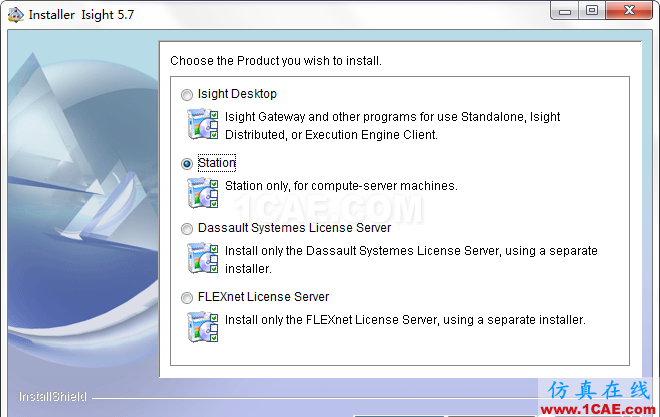

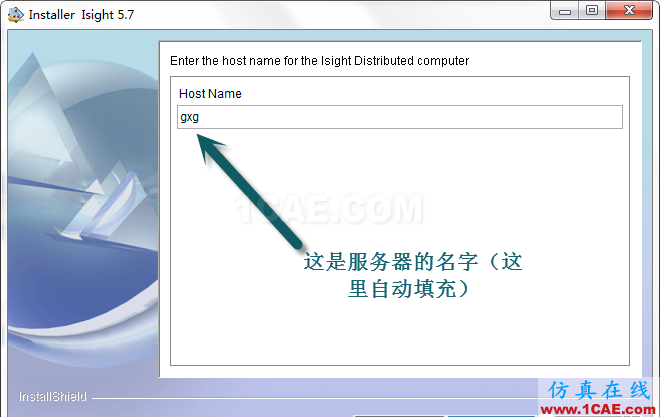

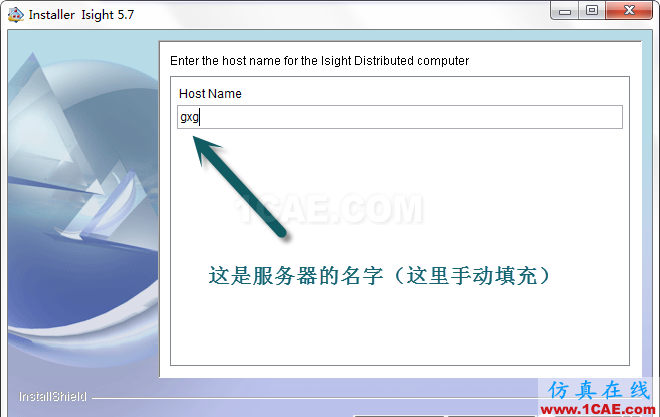

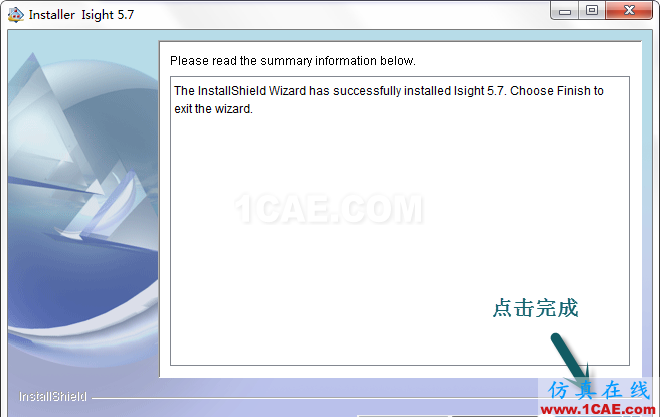

2.2客戶端安裝過程

2.3運行配置

安裝完成之后,需要首先對服務端和客戶端進行連接(可采用網線加路由器的方式)。建立起了服務端與客戶端的數據傳輸關系之后,開始進行分布式并行配置,需要首先在服務端啟動distributed,然后再在客戶端啟動station。

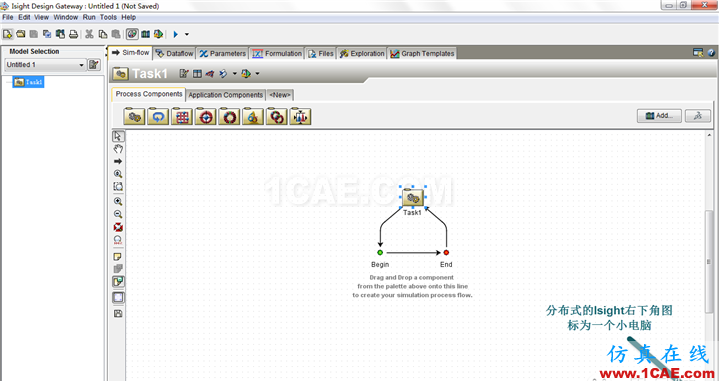

雙擊服務端桌面distributed圖標,顯示如下:

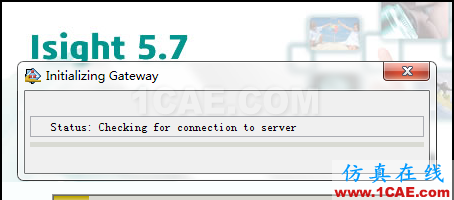

雙擊客戶端桌面station圖標,顯示如下:

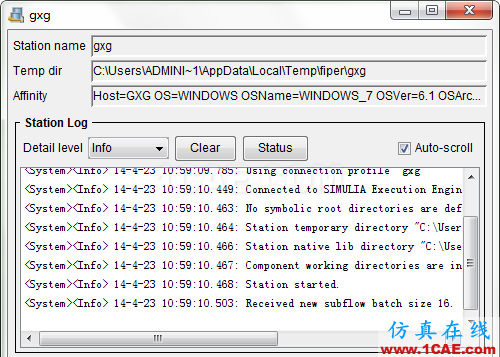

點擊"OK",顯示如下:

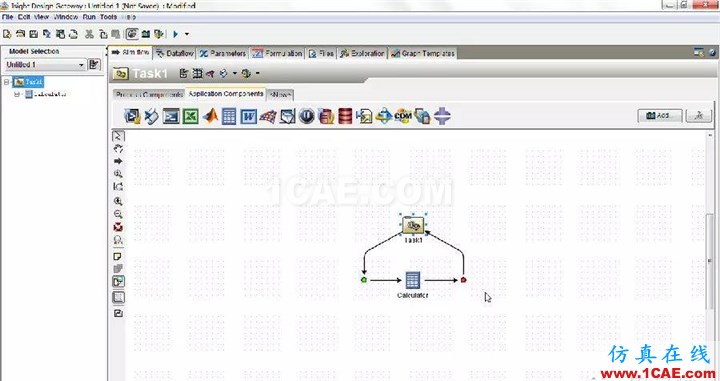

在服務器端搭建好流程;

點擊需要進行分布式計算的組件(這里選擇task1)

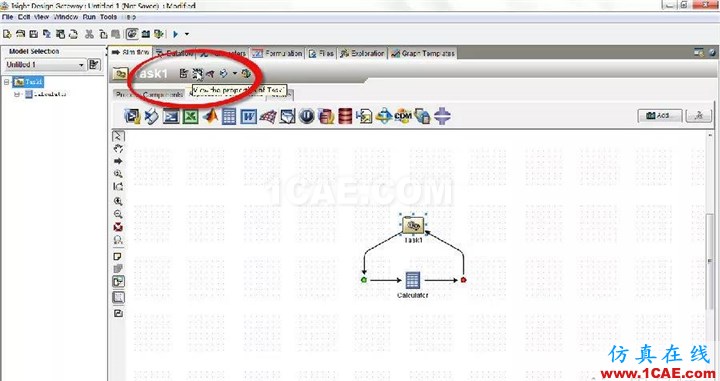

點擊“view the properties of Task1”

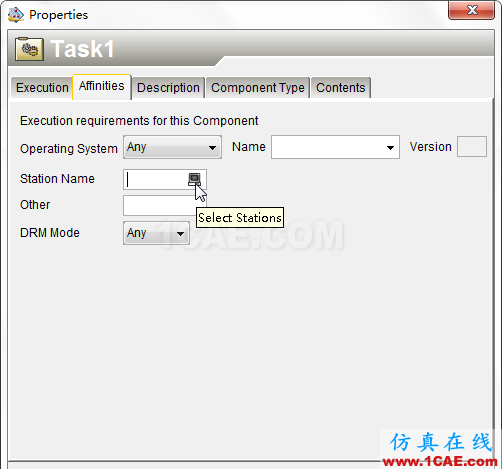

在“Affinities”下面點擊“Station Name”右側的“電腦圖標”

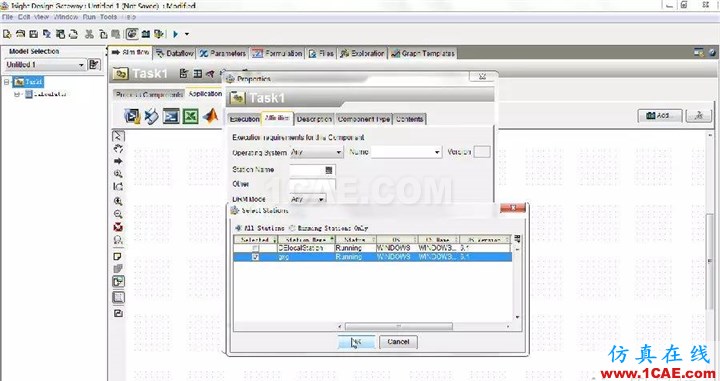

彈出新對話框,對話框中列出了“DElocalStation”(服務器本身)以及“gxg”(客戶端),這里將“gxg”勾上,并點擊“OK”。

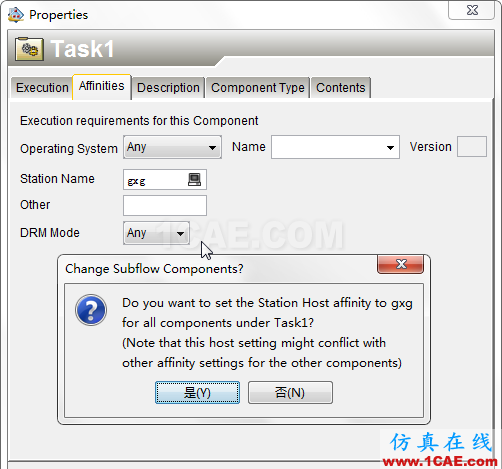

這時彈出如下對話框,點擊“是”。

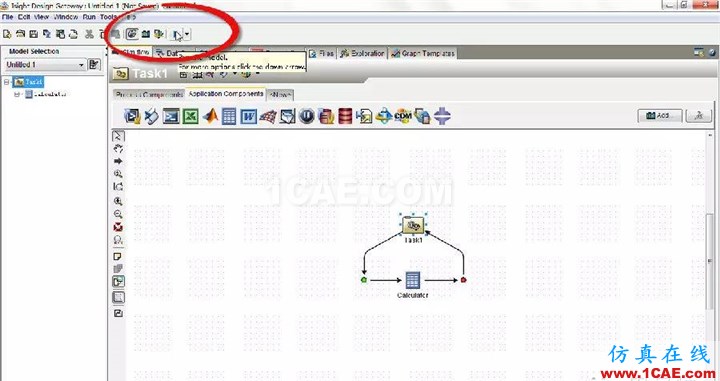

點擊“運行”,便可運行。

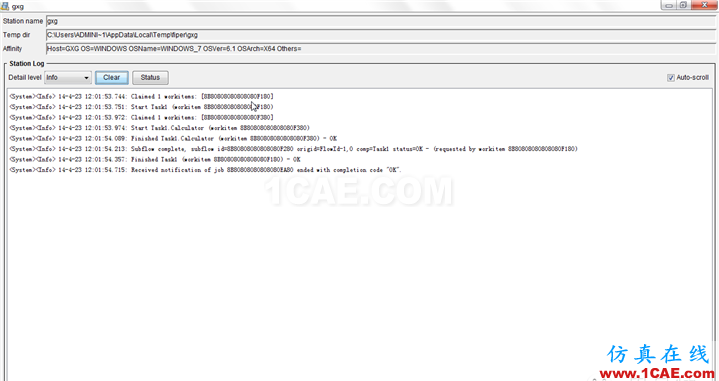

Station界面如下:

2.4注意事項

1、必須確保在客戶端進行分布式運算的組件對應的輸入文件存在于與服務器端相同的路徑下。

2、利用分布式進行計算,所有緩存文件均在相應的“station”中,具體位置是:

"C:\用戶\(用戶名)\AppData\Local\Temp\fiper\(station名)",而在服務器中是沒有相關文件的。

3、進行分布式計算的組件頭上必須是“Task”,其他組件是不行的。

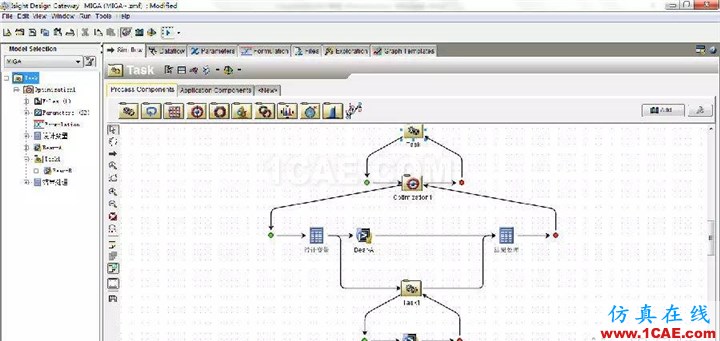

4、若并行運算組件集成了其他軟件,如abaqus,則在服務器端搭建流程時,相應的.bat文件編寫時,對應的abaqus工作路徑應與客戶端abaqus的工作路徑一致,而不是服務器端的。舉例說明,如圖所示:

在這個工作流程中,Task1是通過分布式并行設置,在另一個客戶端上進行運算的,其他部分則是在服務器端運算。其中兩個simcode組件均集成了abaqus軟件,服務器端的abaqus的工作路徑是D:\Program Files (x86)\Abaqus\Commands\abaqus.bat,因此Bear-A組件對應的.bat文件編寫為"D:\Program Files (x86)\Abaqus\Commands\abaqus.bat" cae nogui=Bear-A.py;客戶端的abaqus的工作路徑是D:\Program Files\SIMULIA\Abaqus\Commands\abaqus.bat,因此Bear-R組件對應的.bat文件編寫為"D:\Program Files\SIMULIA\Abaqus\Commands\abaqus.bat" cae nogui=Bear-R.py。
