搜索ANSYS Maxwell如何考慮鐵耗和對轉矩的影響？
2017-02-09 by:CAE仿真在線 來源:互聯網
在電機仿真中,鐵耗的精確計算十分重要,Maxwell瞬態場求解器下默認不打開鐵耗的計算,需要手動勾選;另外,基于標準斯坦梅茲公式(steinmetz method)計算的鐵耗并未考慮對轉矩等場數據的影響,而Maxwell中可以單獨考慮,操作如下:
點擊菜單 Maxwell 2D/3D>Excitations>Set Core Loss

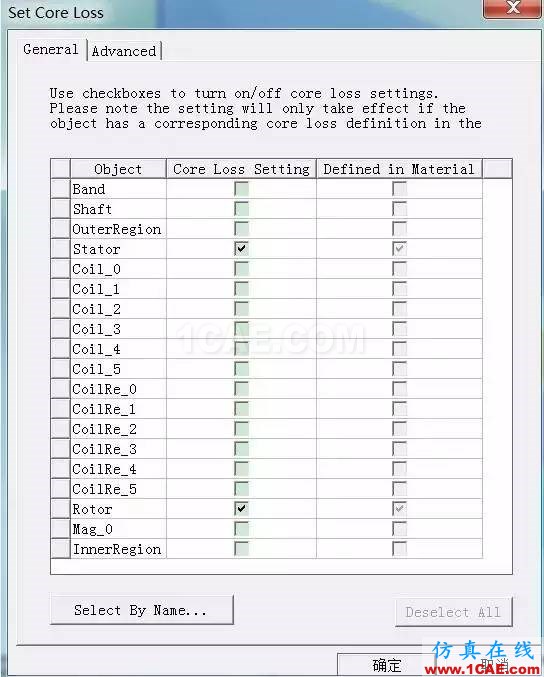

在彈出的General下,選擇需要計算的stator / Rotor
在彈出的Set Core Loss下,Advanced下,勾選 □Consider core loss effect on field

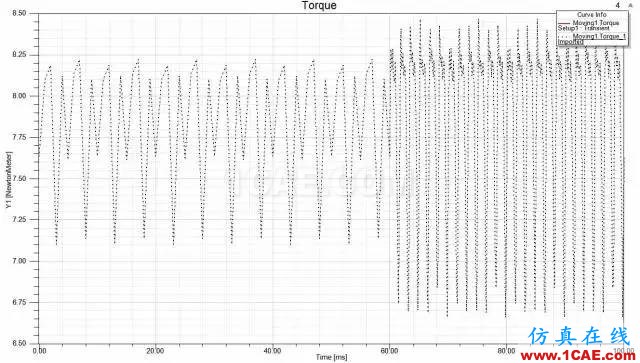

1.勾選□Consider core loss effect on field前后,輸出轉矩值對比,勾選后輸出轉矩值降低
2.若只考慮Set up coreloss,但是不勾選Consider core loss effect on field,二者波形相重合
開放分享：優質有限元技術文章,助你自學成才
