遇到這個問題的時候,很多人都會認為是band的問題,因為從問題的描述上來看就是我們設置的band不是一個純粹的旋轉運動。剛開始遇到這個問題時我也很困擾,在西莫論壇上也看到很多原來壇友遇到這個問題的求助貼,下面也有一些有用的解決方法(比如重新指定坐標系或者重畫一個band)。但是對于很多求助者這兩種方法并沒有用,因為重新指定坐標系只是針對從CAD等作圖軟件中導入模型之后的坐標系不一致導致的問題。而重畫一個band實際上并不能從本質上解決問題。

因為實際上我后來發現這個問題并不是band本身的問題,因為我是在將氣隙改大之后(只對定子模型進行修改)出現的這樣的問題。

試過之前很多方法都沒能解決,后來發現實際上是網格設置的問題。

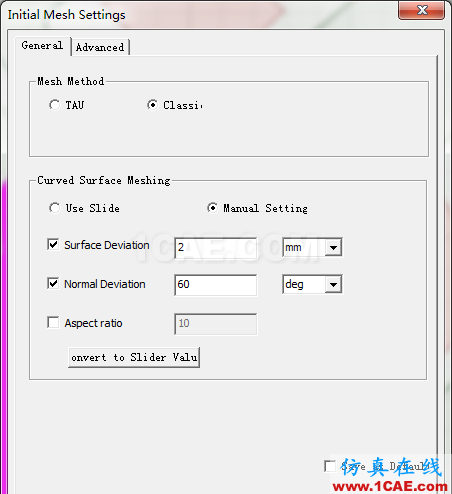

我們知道在畫網格的時候,為了防止在圓形槽底的弧形邊上自動剖出大量的過密的無用的網格,通常需要進行曲面逼近的設置,surface deviation是n逼近后的等效直線與弧邊的偏差距離,normal deviation是逼近時的最大的弧度角。

而我們的問題也就是這個曲面逼近上出現的問題,由于剛開始我們針對的是很小的槽底弧邊所以偏差距離設置的比較小,這時由于我們的氣隙也比較小,所以在進行網格剖分的時候就不會出現問題。而當我們將氣隙改大之后,由于所畫的band以及電機的定子齒都是弧邊(他們也會進行曲面逼近處理,而此時這些弧邊間距由于氣隙變大而變大了),如果還沿用原來設置較小的surface deviation,就會在畫網格的時候出現問題而報錯。因此將這個值改大去匹配現在的氣隙就不會出現這樣的報錯(Geometry does not comply with pure rotation motion)了,其實之前壇友提到的像重畫氣隙以及畫多層氣隙的原理上我想也差不多,都是為了減小兩個弧邊的間距。
