連載-“老朱陪您學Civil”之梁橋抗震,你們的最愛-朱老師,小邁致力于與您分享一手技術資料,用技術創造幸福,你我一起!
7.4.迭代計算的詳細過程
7.4.1 求解屈服軸力過程
(1)建立雙柱墩和蓋梁的計算模型,邊界條件按實際情況考慮。

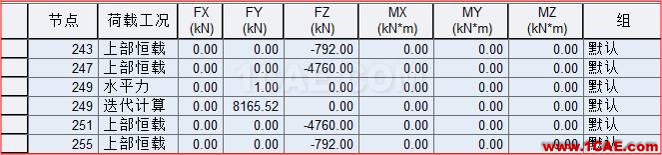

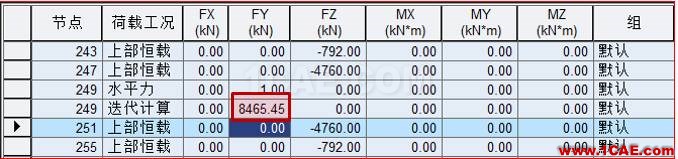

(2)荷載工況
自重和上部結構的目的是考慮實際墩的受力情況。
迭代計算的目的是得到屈服狀態的軸力。
水平力為下一步pushover分析做準備。

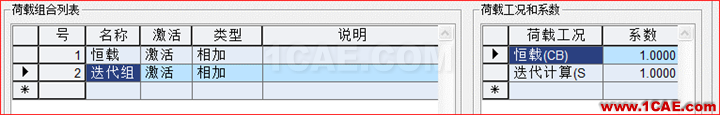

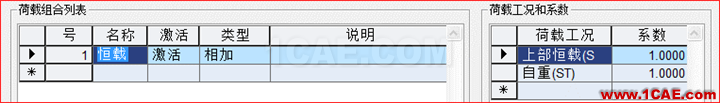

(3)求恒載軸力:進行上部結構和自重的荷載組合,運行程序查看反力組合結果。

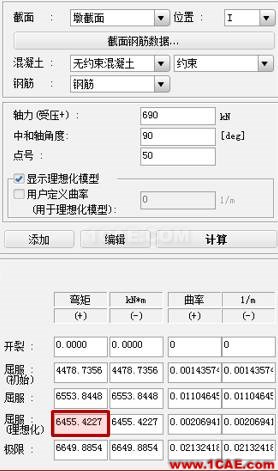

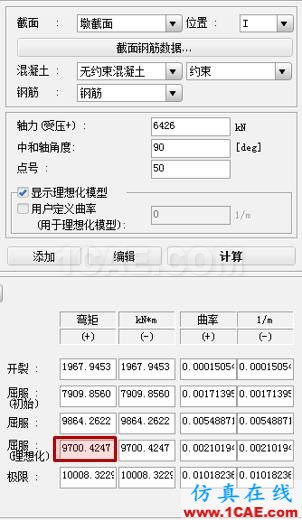

(4)通過M-Ф曲線查看初次迭代的理想屈服彎矩。
M-Ф曲線的定義方法見本篇相關內容。

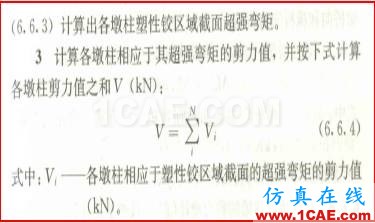

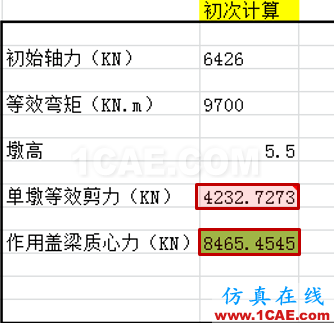

(5)計算初次迭代蓋梁質心水平力。并修改模型迭代水平力。

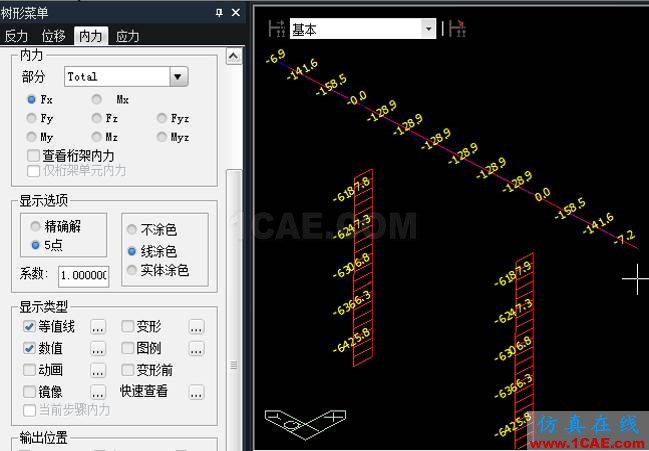

(6)建立新的荷載組合(包含自重、上部荷載、迭代水平力),運行程序,查看組合結果。

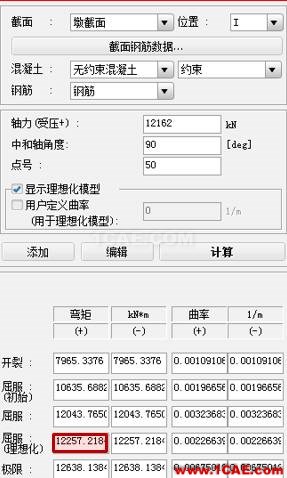

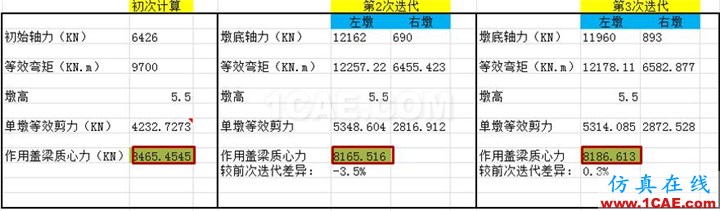

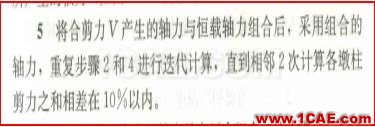

(8)計算下次迭代水平力。修改模型中的迭代水平力。以此類推,反復迭代直至滿足要求。
*連載-每周更新,敬請期待,也可留言向朱老師提問
