不同材料阻尼比設定方法

具體問題:

對于鋼-混凝土混合結構,結構中存在兩種或兩種以上的材料,由于各種材料的阻尼比并不相同,如果仍統一按照相同的振型阻尼比(如0.02或0.05)進行輸入,則計算得到的地震荷載就會有差別,進而影響構件的內力和配筋。因而對于這種混合結構,如果鋼構件與混凝土構件的體量相差不是太大,推薦采用組阻尼比進行反應譜分析。

具體解答:

1. 定義組阻尼比

具體命令:模型->材料和截面特性->組阻尼:應變能因子

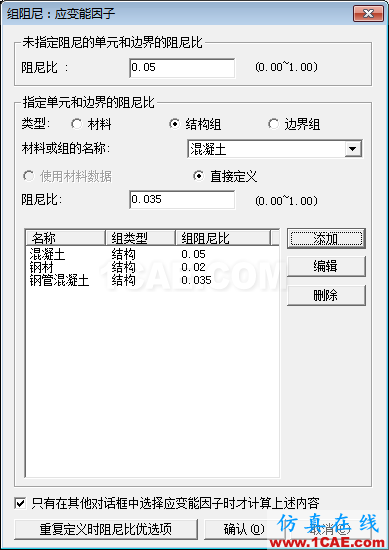

① 定義結構組,對不同的結構組定義不同的阻尼比(如圖2.1所示)。

圖2.1 按結構組定義組阻尼比

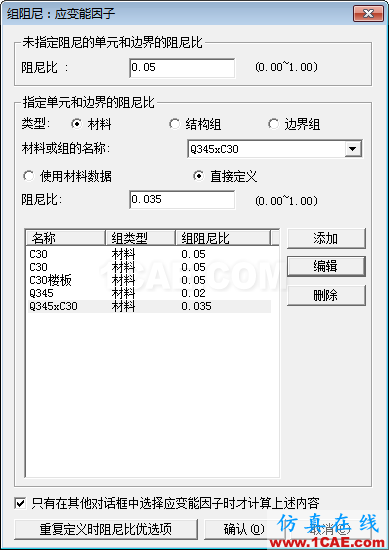

① 在定義材料的同時輸入阻尼比(如圖2.2所示)。

2、定義反應譜函數

具體命令:荷載->反應譜分析數據->反應譜函數

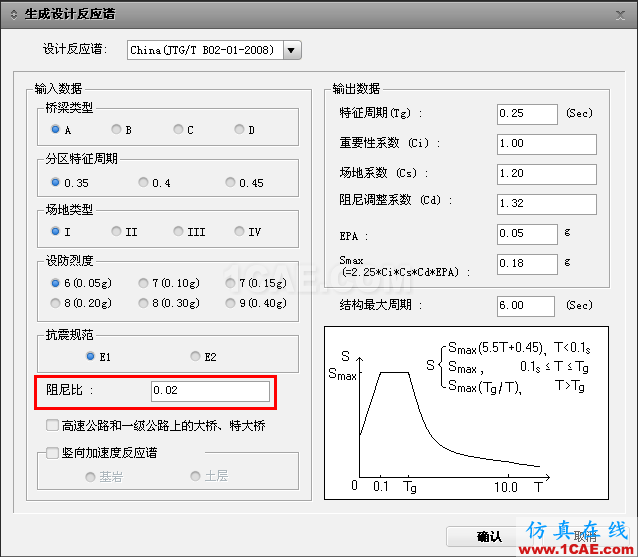

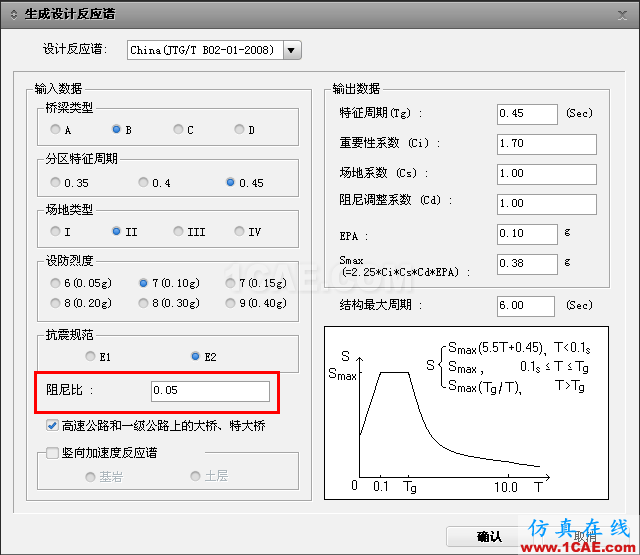

如圖2.3所示,定義兩個反應譜函數,阻尼比分別為0.05和0.02,該值取為各種材料阻尼比的下限和上限。

阻尼比=0.05

(b)阻尼比=0.02

圖2.3 定義反應譜函數

3、定義反應譜荷載工況

具體命令:荷載->反應譜分析數據->反應譜荷載工況

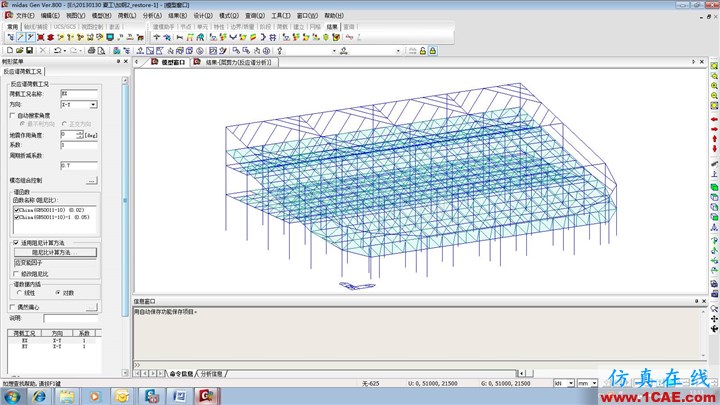

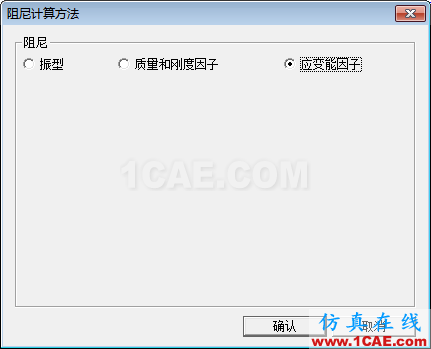

定義反應譜荷載工況時,需要同時勾選兩個反應譜函數,并勾選“適用阻尼比計算方法”后,將阻尼比計算方法設為應變能因子(如圖2.4所示)。

圖2.4 反應譜荷載工況

定義多個反應譜函數時,程序會根據各個振型的阻尼比,對反應譜函數進行內插,得到各個振型的水平地震影響系數值,此時不必勾選“修改阻尼比”選項。

如果只定義了一個反應譜函數,可以通過勾選“修改阻尼比”選項,對各個振型的水平地震影響系數進行修正。

修正公式:

說明:

• 該修正公式是以阻尼比等于0.05作為基準進行修正的,因而定義反應譜函數時,應將阻尼比取為0.05。

• 分別定義阻尼比=0.02和阻尼比=0.05的兩個反應譜函數,地震影響系數最大值之比與1.333比較接近。但該修正公式僅是簡化的計算方法,最好采用第一種方法,即定義多個反應譜函數,通過內插得到各個振型的地震影響系數。
