Midas-Civil教程4-6

2016-10-27  by:CAE仿真在線  來源:互聯網

04-建立節點

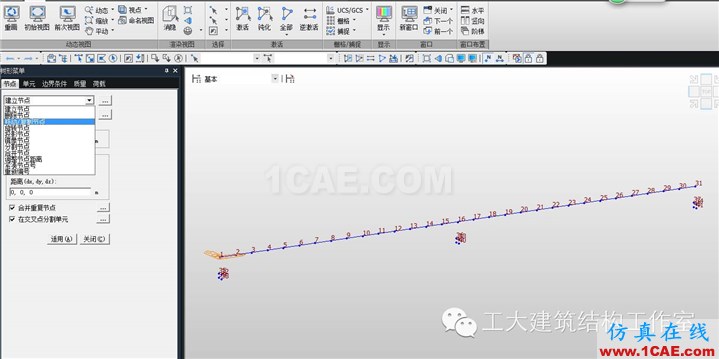

節點是有限元模型最基本的單位,節點的建立可以采用捕捉柵格網、輸入坐標、復制已有節點、分割已有節點等方法來建立新的節點,另外在復制單元的同時程序會自動生成構成單元的節點。
節點建立過程中可能會出現節點號不連續的情況,這是可以通過對選擇節點進行重新編號或緊湊節點編號來進行編輯。

Midas-Civil教程4-6Midas Civil學習資料圖片1

Midas-Civil教程4-6Midas Civil學習資料圖片2

05-建立單元

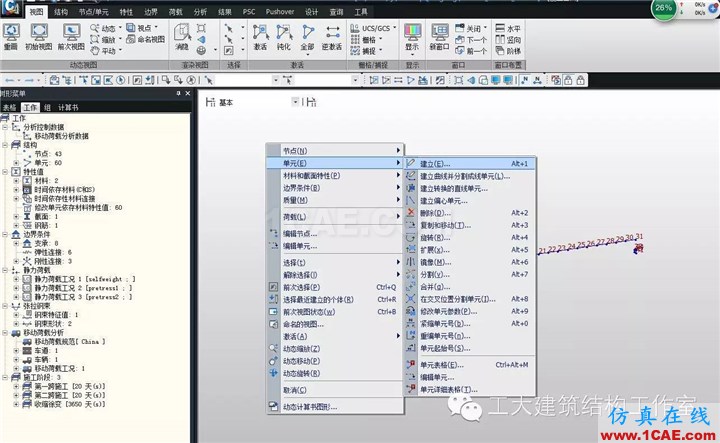

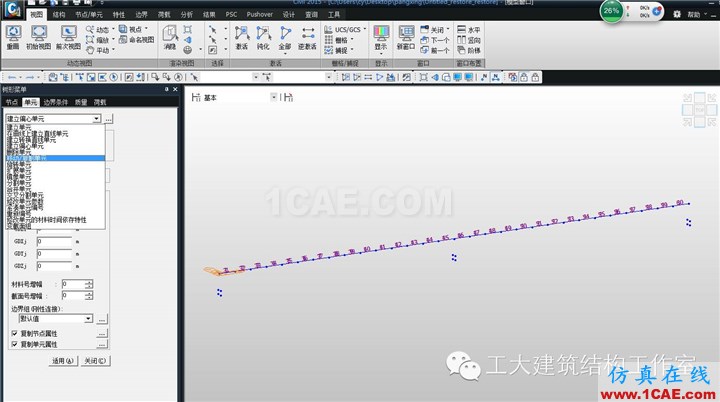

在 MIDAS/Civil 中可以通過多種方法來建立單元,包括連接已有節點建立單元、對已有單元進行分割建立新的單元、擴展已有節點或單元生成更高維數的單元、導入 AUTOCAD的 DXF 文件來生成單元的方法等。
對于復制單元、分割單元、擴展單元都可以執行等間距操作和任意間距操作。
需要注意的是:使用鏡像功能復制單元時,新生成的單元的局部坐標系方向與源單元的局部坐標系方向相反,因此需要調整單元的局部坐標系方向使得輸出的單元內力方向統一。在導入 AUTOCAD 的 DXF 文件時, 只要選擇需要的圖層中的圖形文件就可以方便的建立整體結構模型,然后再對導入的單元賦予單元屬性即可完成結構模型的建立。

Midas-Civil教程4-6Midas Civil分析圖片3

Midas-Civil教程4-6Midas Civil分析圖片4

06-定義邊界條件

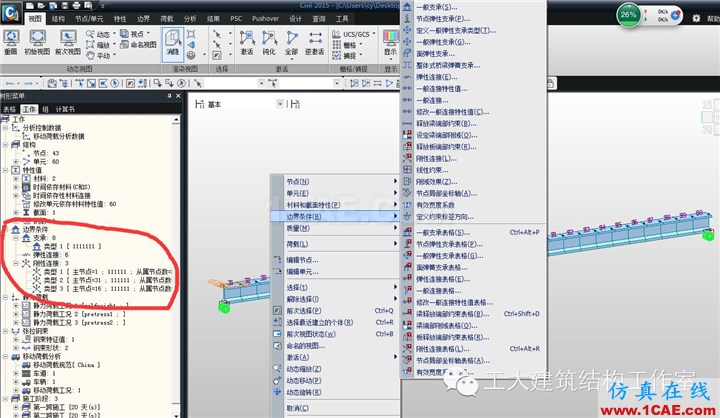

MIDAS/Civil 里包含多種邊界表現形式。這里介紹的比較常用的一般支撐、節點彈性支撐、面彈性支撐、剛性連接等邊界條件的定義方法。

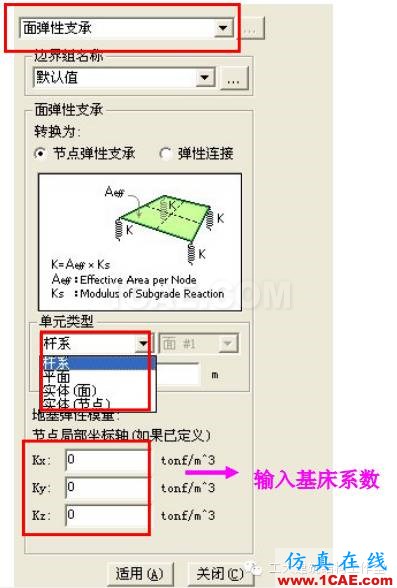

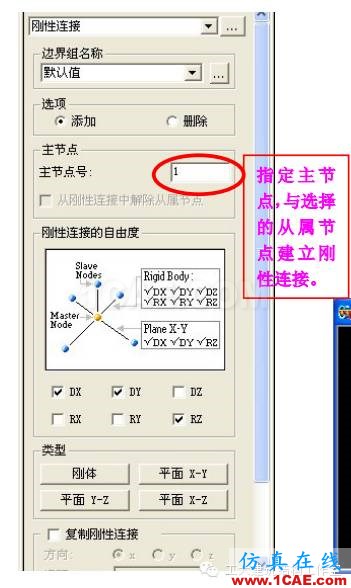

一般支撐是應用最廣的邊界條件,選擇要施加一般支撐的節點,選擇約束自由度方向即完成一般支撐的定義。節點彈性支撐的定義方法同一般支撐,不同的是在定義約束的自由度方向要輸入約束剛度。面彈性支撐不僅可以針對板單元來定義彈性支撐條件,而且可以對梁單元、實體單元來定義面彈性支撐。這種支撐條件在模擬結構與土體的連接條件時應用比較廣。需要輸入的參數地基彈性模量,這個可以在地質勘查報告中查得。對于彈性連接和剛性連接涉及的都是兩個節間的連接情況。對于彈性連接選擇連接的自由度方向和該方向的剛度參數就可以了,彈性連接的方向是按照連接的兩個節點間的局部坐標系方向來定義的!剛性連接是強制從屬節點的某些自由度從屬于主節點。

Midas-Civil教程4-6Midas Civil分析圖片5

Midas-Civil教程4-6Midas Civil培訓教程圖片6

Midas-Civil教程4-6Midas Civil培訓教程圖片7




開放分享:優質有限元技術文章,助你自學成才
