X#墩內支撐優化設計方案(含計算書)

2016-10-28  by:CAE仿真在線  來源:互聯網

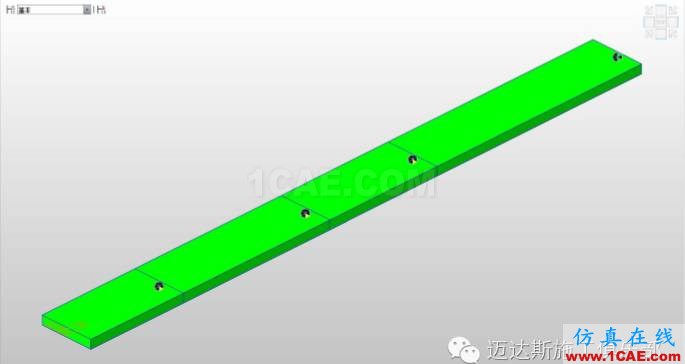

注意:本計算書為中國核工業中原建設公司馬猛工程師完成并提供給本訂閱號,供廣大施工同仁進行交流,馬工本人對此計算書的疑問在于:比較沒有把握的是鋼板樁用等效剛度的矩形梁單元模擬,將支座反力作為線荷載作用在圍檁支撐上,簡化了計算,但是不知道是否與工程實際相符。

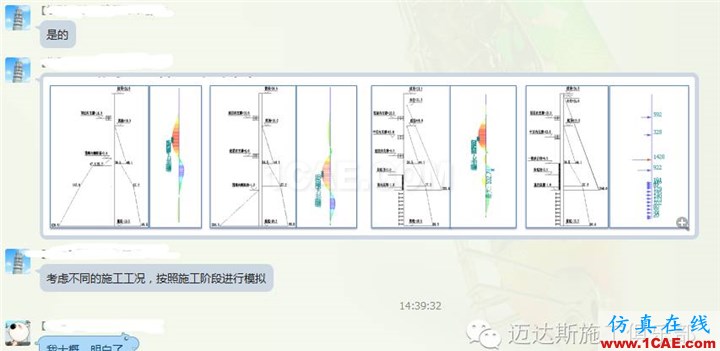

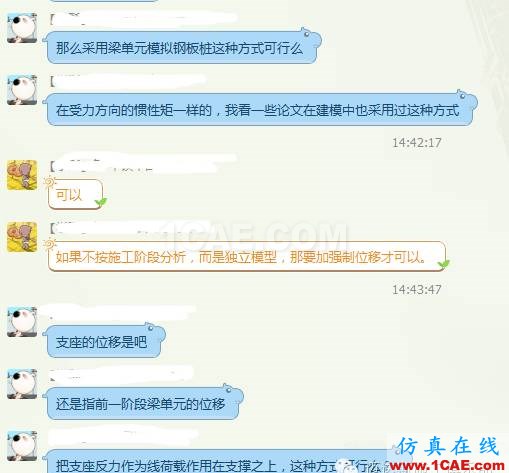

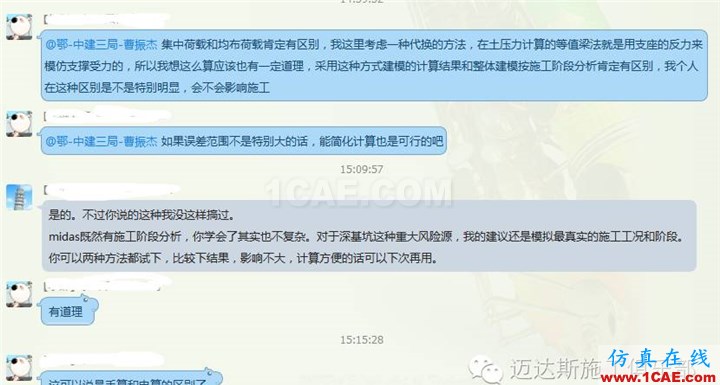

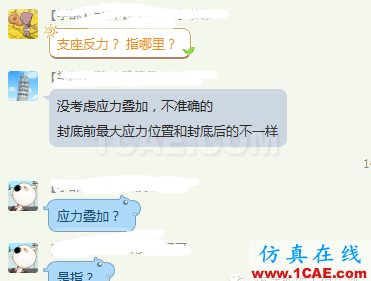

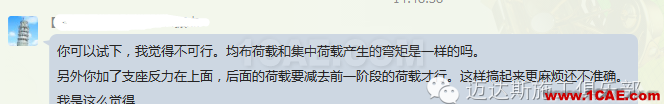

已經有幾位工程師進行了簡單的討論,記錄截圖如下。大家如有其他見解,可在本文下方的評論區進行回復。

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片1

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片2

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片3

X#墩內支撐優化設計方案(含計算書)Midas Civil仿真分析圖片4

X#墩內支撐優化設計方案(含計算書)Midas Civil仿真分析圖片5

X#墩內支撐優化設計方案(含計算書)Midas Civil仿真分析圖片6

完整計算書如下。

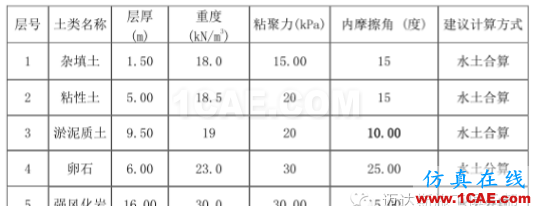

一、地質情況

X#墩內支撐優化設計方案(含計算書)Midas Civil學習資料圖片7

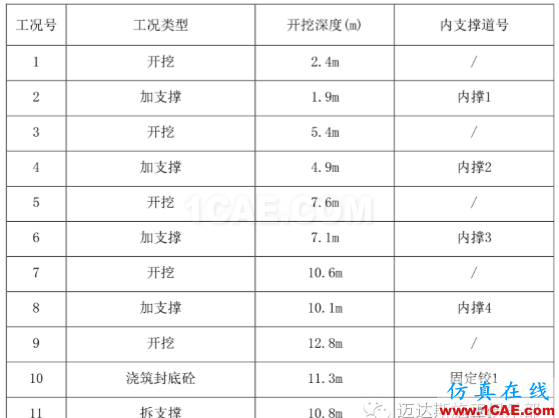

二、工況信息:

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片8

三、支撐設置:

   根據現場實際開挖出淤泥的形態及致密程度,可判斷其內摩擦角應不小于于10°,故將原方案的五道內支撐調整為四道,并優化支撐的布置形式,以便于承臺及墩柱的施工。

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片9

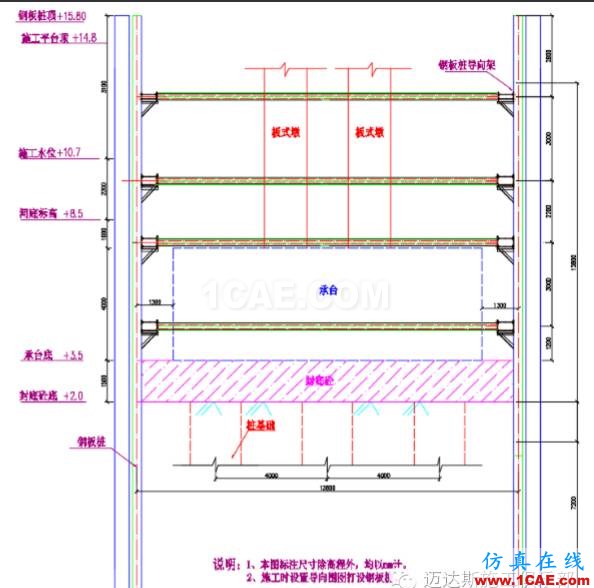

基坑立面圖

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片10

支撐平面圖(原支撐形式)

X#墩內支撐優化設計方案(含計算書)Midas Civil培訓教程圖片11

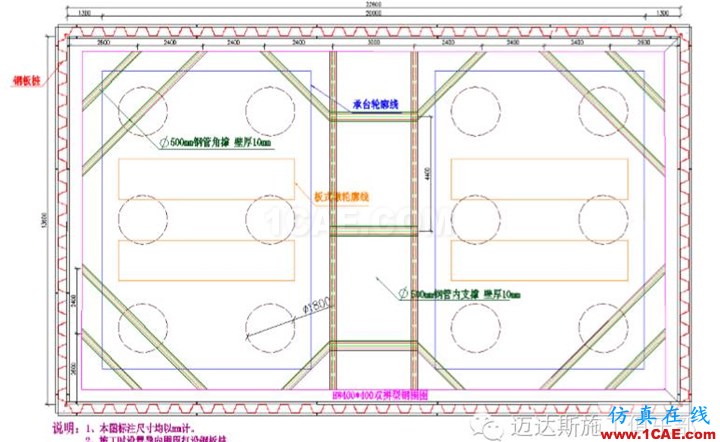

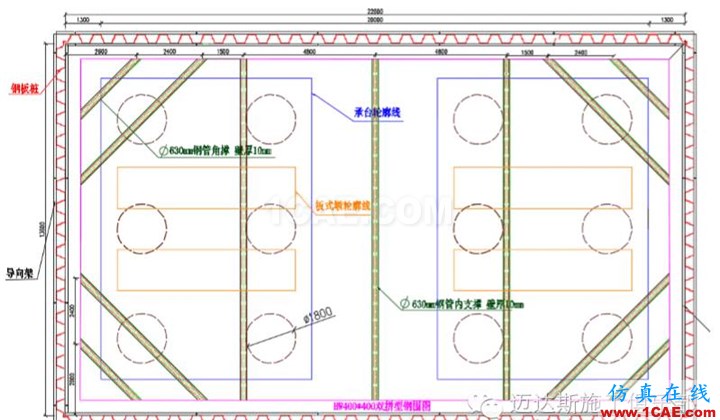

支撐平面圖(調整后支撐形式)

四、結構驗算

采用 midas civil 對受力變形最大的工況 9、工況 11 進行驗算,結果如下:

工況 9:

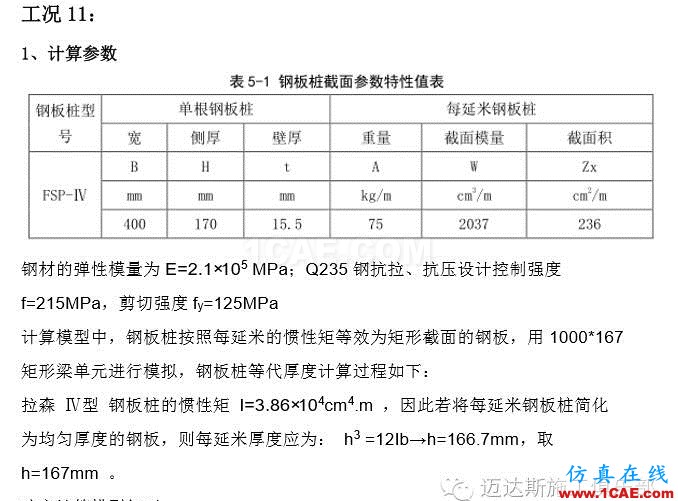

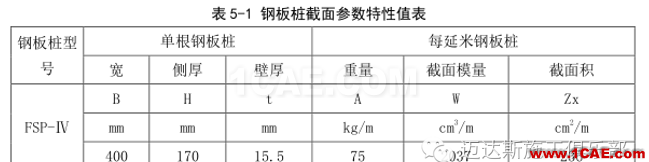

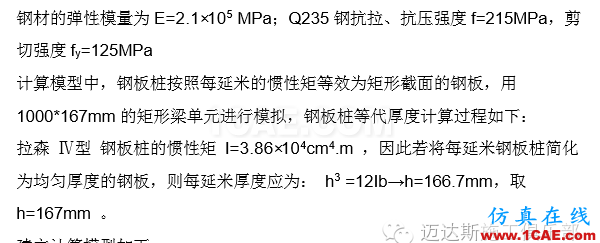

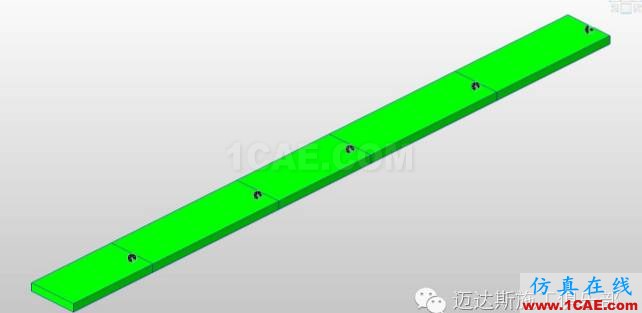

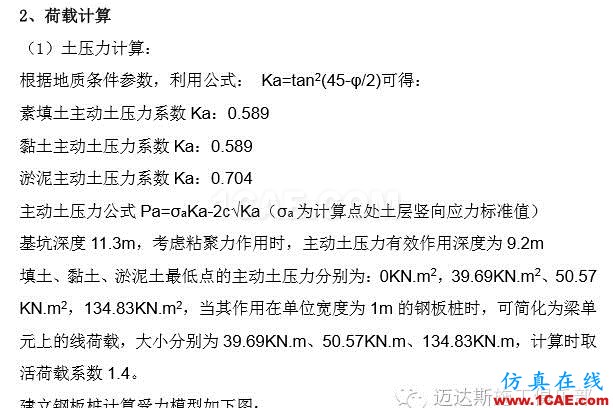

1、 計算參數

X#墩內支撐優化設計方案(含計算書)Midas Civil培訓教程圖片12

X#墩內支撐優化設計方案(含計算書)Midas Civil培訓教程圖片13

X#墩內支撐優化設計方案(含計算書)Midas Civil培訓教程圖片14

X#墩內支撐優化設計方案(含計算書)Midas Civil仿真分析圖片15

X#墩內支撐優化設計方案(含計算書)Midas Civil仿真分析圖片16

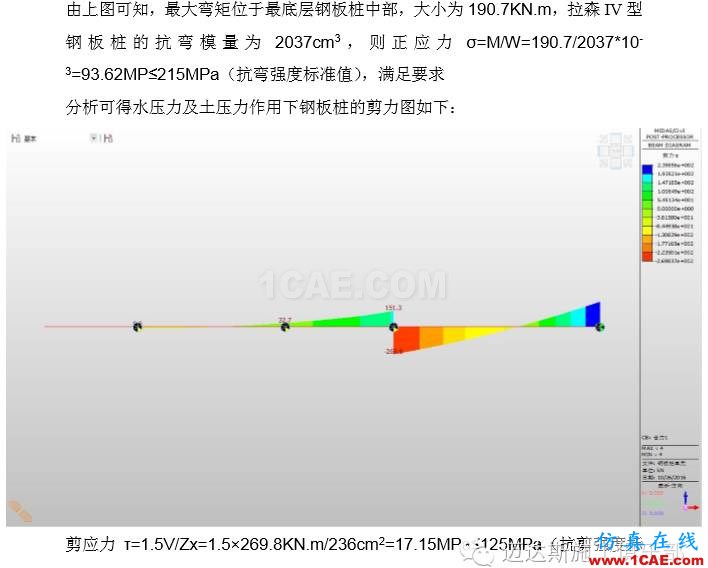

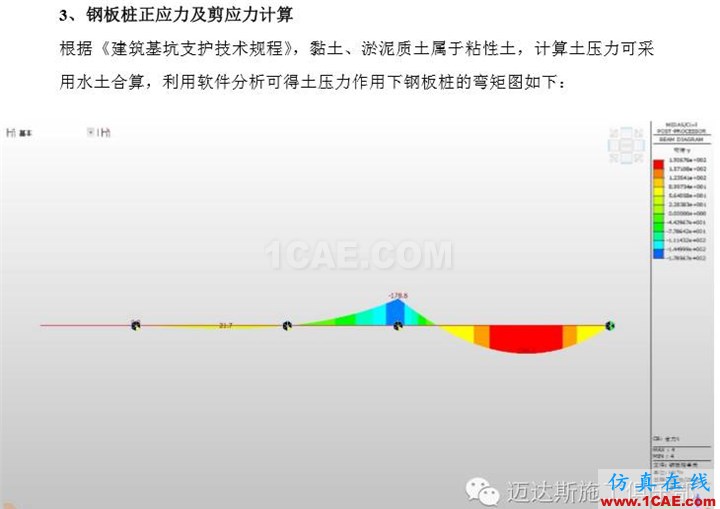

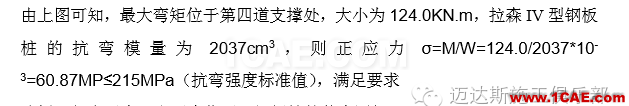

3、 鋼板樁正應力及剪應力計算

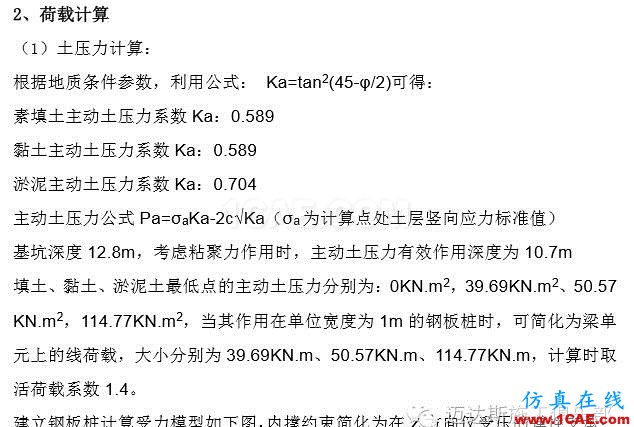

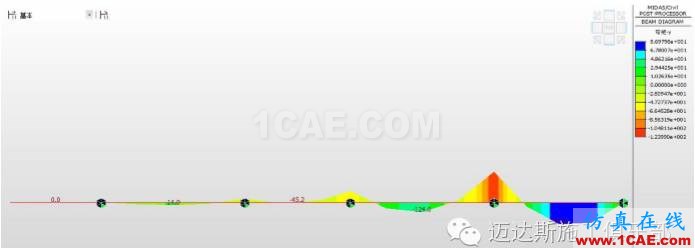

根據《建筑基坑支護技術規程》, 黏土、淤泥質土屬于粘性土,計算土壓力可采用水土合算,利用軟件分析可得水壓力及土壓力作用下鋼板樁的彎矩圖如下:

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片17

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片18

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片19

X#墩內支撐優化設計方案(含計算書)Midas Civil應用技術圖片20

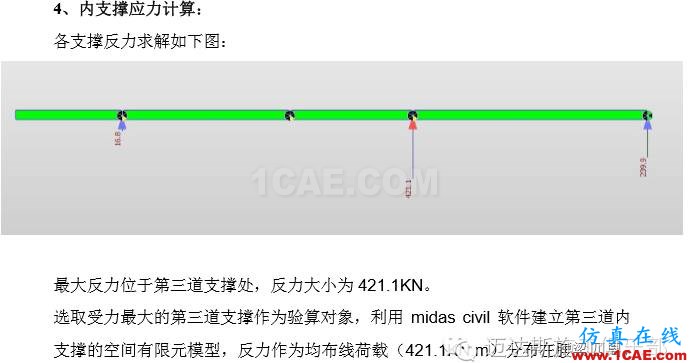

4、內支撐應力計算:

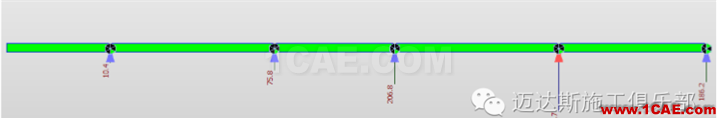

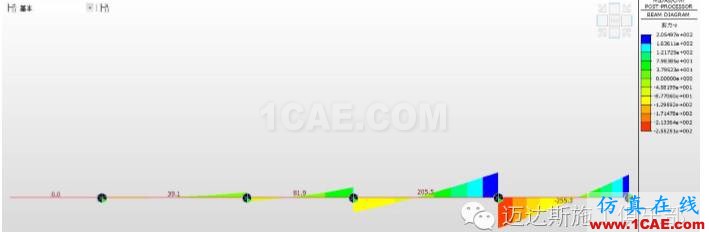

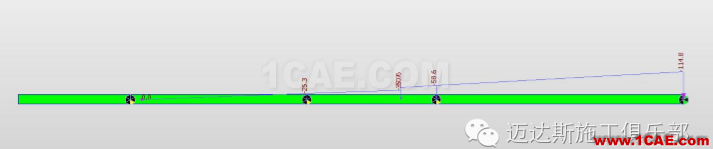

各支撐反力求解如下圖:

X#墩內支撐優化設計方案(含計算書)Midas Civil應用技術圖片21

最大反力位于第四道支撐處,反力大小為 460.7KN。

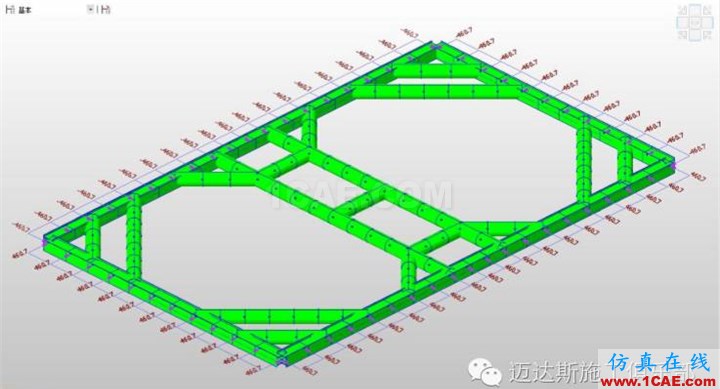

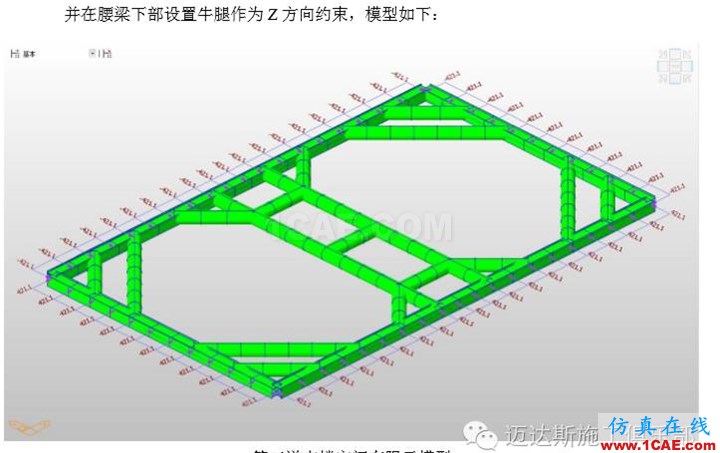

選取受力最大的第四道支撐作為驗算對象,利用 midas civil 軟件建立第四道內支撐的空間有限元模型,反力作為均布線荷載(460.7KN·m)分布在腰梁四周,并在腰梁下部設置牛腿作為 Z 方向約束,模型如下:

X#墩內支撐優化設計方案(含計算書)Midas Civil培訓教程圖片22

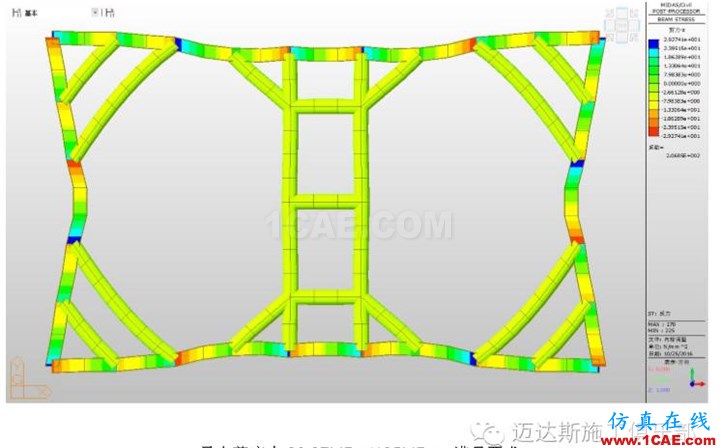

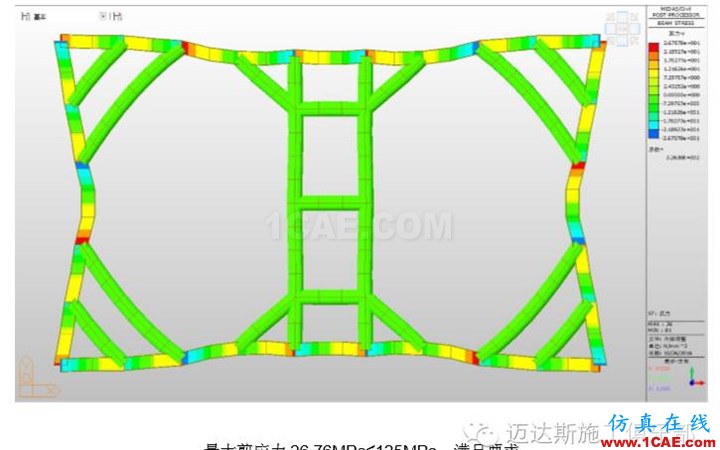

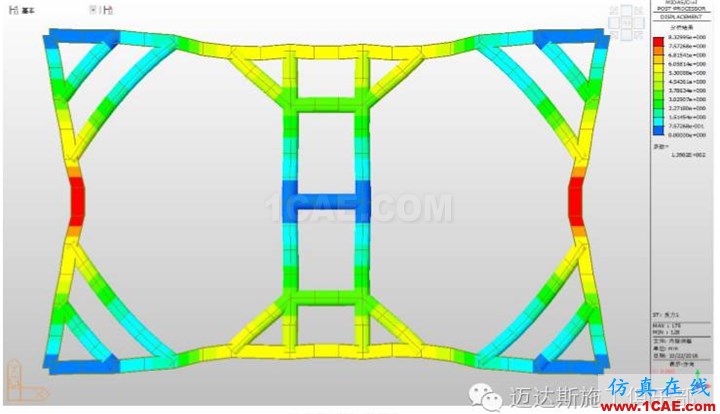

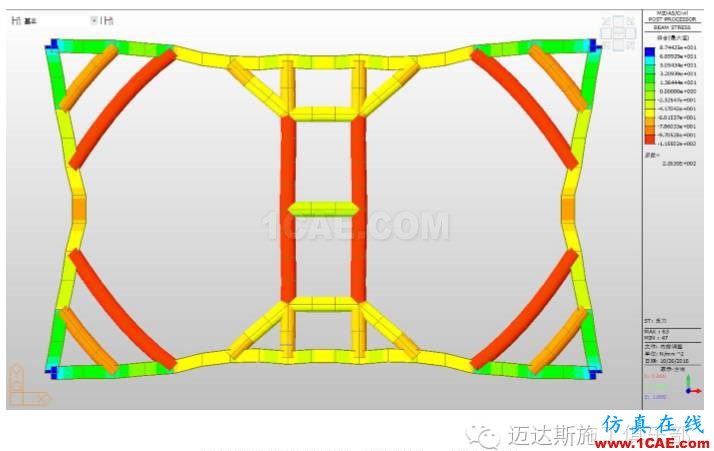

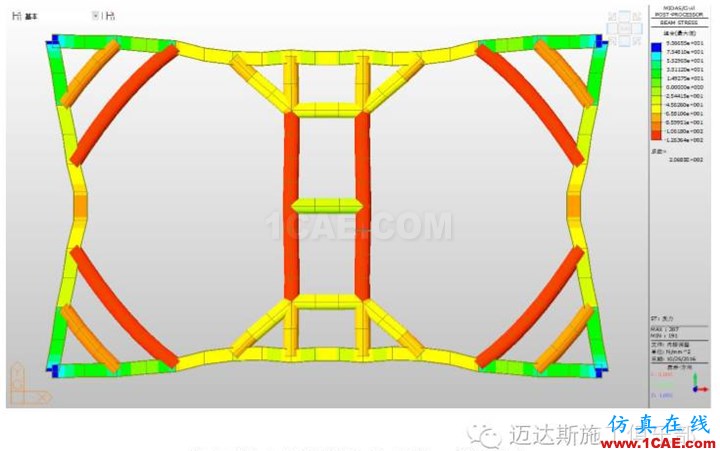

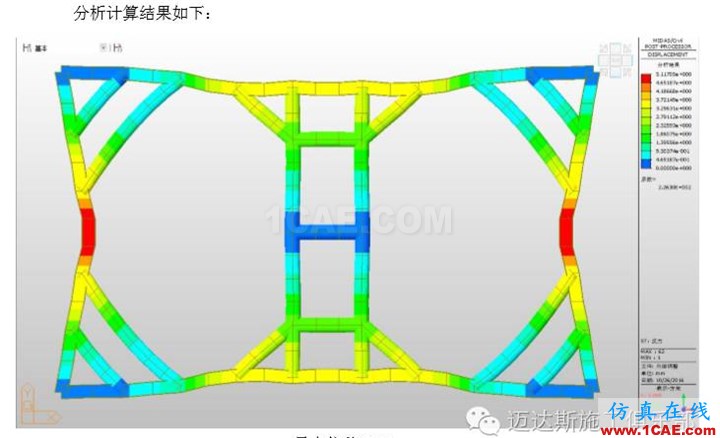

分析計算結果如下:

X#墩內支撐優化設計方案(含計算書)Midas Civil培訓教程圖片23

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片24

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片25

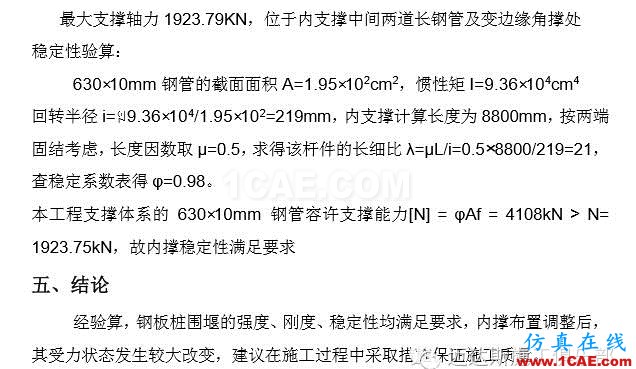

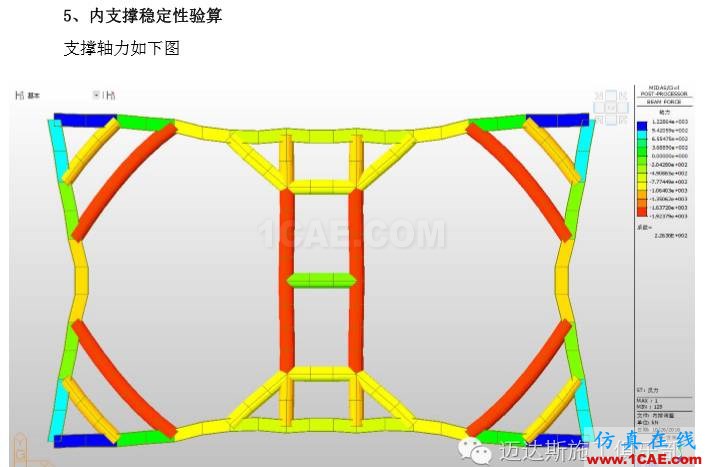

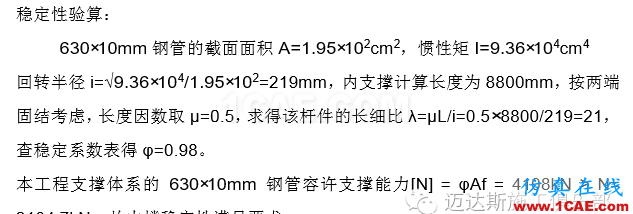

5、內支撐穩定性驗算

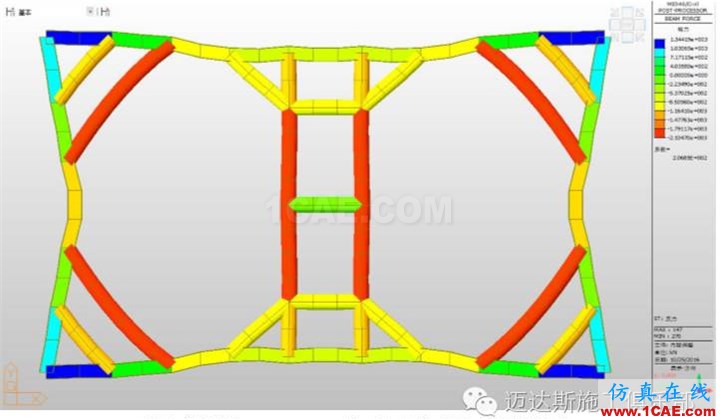

支撐軸力如下圖:

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片26

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片27

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片28

X#墩內支撐優化設計方案(含計算書)Midas Civil技術圖片29

X#墩內支撐優化設計方案(含計算書)Midas Civil應用技術圖片30

X#墩內支撐優化設計方案(含計算書)Midas Civil應用技術圖片31

X#墩內支撐優化設計方案(含計算書)Midas Civil應用技術圖片32

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片33

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片34

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片35

X#墩內支撐優化設計方案(含計算書)Midas Civil分析圖片36

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片37

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片38

X#墩內支撐優化設計方案(含計算書)Midas Civil分析案例圖片39

X#墩內支撐優化設計方案(含計算書)Midas Civil應用技術圖片40
