用midas計算懸澆橋的過程中,需對掛籃荷載進行模擬,直觀看掛籃的前、后支點是以兩個豎向力作用在梁上的形式表現出來的。對掛籃荷載的模擬,經常會用一個集中力+彎矩的形式來替代,因對midas中施加節點彎矩正負號的規定不清楚,做個簡單的比較來檢驗在midas中正負號的處理及掛籃荷載的模擬。
模擬梁采用任意截面,其一端固結,自由端施加兩個集中力或一個集中力加一個彎矩,以固結端彎矩值相等為衡量標準,僅考慮外力對梁的作用,檢驗如下:
一、左端固結
1、兩個集中力
節點荷載作用下的彎矩圖:
節點荷載作用下的位移:
2、集中力+彎矩

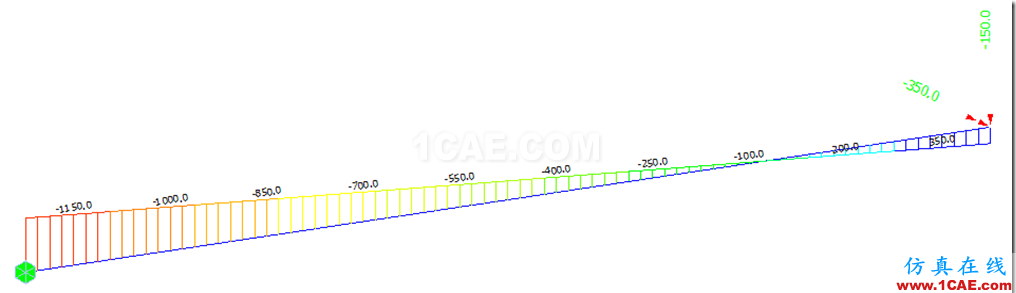

節點荷載作用下的彎矩:
節點荷載作用下的位移:
二、右端固結
1、兩個集中力

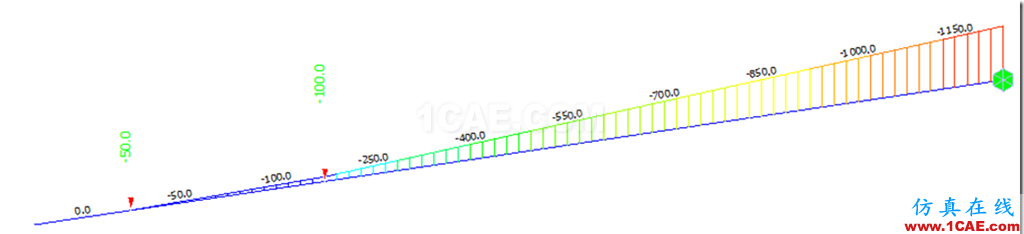

節點荷載作用下的彎矩
節點荷載作用下的位移
2、集中力+彎矩

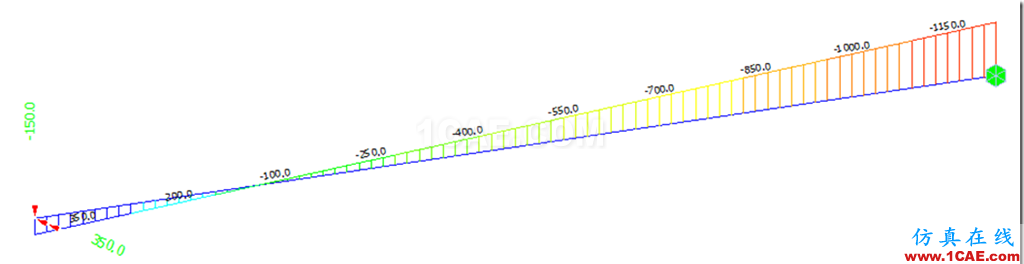

節點荷載作用下的彎矩
節點荷載作用下的位移
三、結論:
1、 剪力在集中力處有突變,不再列了,由位移可以看出,差別不大,個人認為其精度對工程而言已夠了,也即利用彎矩和集中力模擬掛籃是可行的。
2、 集中力加彎矩的模擬作用引起的內力在掛籃所在梁處與實際情況并不完全相同。
3、 按照材料力學的概念,導致梁下側受拉,彎矩應為正值,參照前文《彎矩正負號的規定》,我的理解是上述的彎矩都應為正值,但從實際模擬來看,midas中并非如此,難道midas中規定節點彎矩順時針為正,逆時針為負?使用中請注意在截面左端和右端時彎矩輸入的正負號是不同的。
