搜索MIDAS和ANSYS網殼非線性屈曲分析注意事項
2016-12-02 by:CAE仿真在線 來源:互聯網
首先,MIDAS進行特征值屈曲分析時,應該已經自動對桿件進行剖分,即兩個節點之間的一根桿件已經被剖分成2個以上桿或梁單元。由此,使用ansys進行網殼特征值屈曲和非線性屈曲分析時,應注意將桿件剖分為2~3個單元,才能得到合適的結果。
以下是測試模型:MIDAS使用兩單元,ANSYS使用beam188單元。
如圖,為midas計算的一階屈曲模態,特征值系數為:16.86
這圖為ansys在相同情況下,每根桿件只劃分一個單元的一階屈曲模態,特征值系數達到了26.1148,且模態不一致。

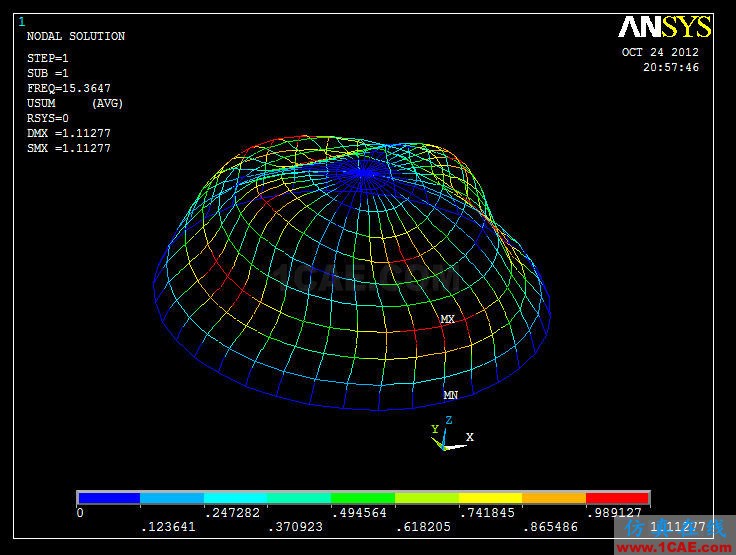

下圖為ansys在每根桿件劃分兩個單元的去取模態,特征值系數為15.54,與midas附合,且模態一致。
