絕大多數人都不會用的ABAQUS透明方法

2016-12-10  by:CAE仿真在線  來源:互聯網

ABAQUS的后處理也是一款非常強大的后處理器,但軟件提供了這么多的功能,我們都會用嗎。答案是不一定。今天我們就來看看絕大多數人都不會用的透明方法,實現局部透明,給你更清晰、更漂亮、更拉風的圖形顯示體驗。

1. 創建顯示組:分別將需要透明的和不需要透明的創建2個顯示組。當然如果多個部位需要?jiǎng)?chuàng)建不同的透明度,可以設置多個顯示組。

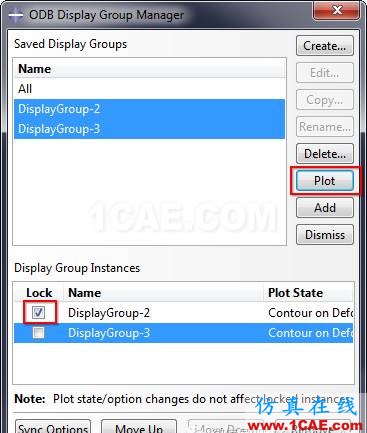

2. 打開顯示組管理,選中創建的兩個顯示組,然后點擊Plot,勾選不需要透明的顯示組前面的Lock。

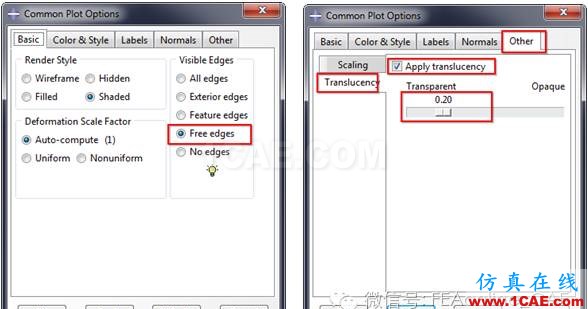

3. 打開Common Plot Options,顯示自由邊。然后再切換到Other標簽,設置透明度。

4. 經過上面的這簡單幾步,就能對不同零件設置不同的透明度,開啟神奇的后處理之旅吧。
