搜索ABAQUS中焊接關系的簡單介紹
2016-12-27 by:CAE仿真在線 來源:互聯網
最近發現ABAQUS中在interaction中專門有定義連接件為焊接關系的功能。以前很少使用這個功能,因為很多情況下都把涉及到的焊接做綁定或者coupling處理了。作者本人對焊接并不熟悉,也沒有進行過相關研究,但是在鋼結構等一些設計標準中有對焊接坡口深度、焊接寬度做專門的說明,如果在分析中要嚴格執行這樣的關系其實挺麻煩的,而且大多時候如果不關注焊縫處的強度、疲勞等信息有時候也沒有必要深究于此。
但是對于車身等一些機械產品,焊接數量多,關注度高的話還是需要考慮焊接關系的。對于焊接件之間的連接設置,hypermesh中好像更加方便,以前有看過hypermesh中導入焊點設置焊接關系的視頻教程。今天主要針對在ABAQUS中設置焊接關系做簡單說明。
在interaction模塊中有special,其中fasteners能夠進行焊接關系的設置,如下圖。
圖1 焊接設置窗口
焊接關系具體設置過程如下:
-
通過attachments建立焊點,可以使導入焊點,也可以在ABAQUS中自己建立,具體方法可以對attachments下面的幾種方法依此嘗試;
-

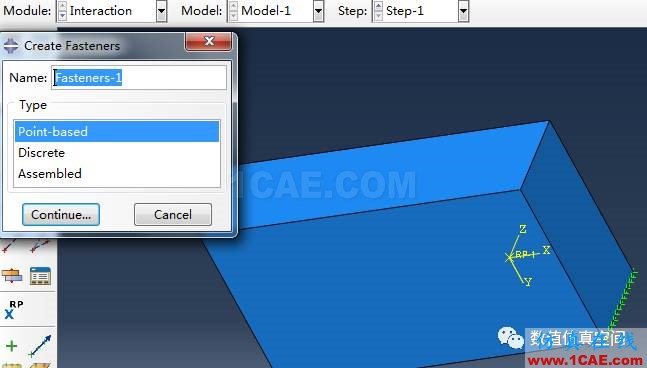

完成上述工作之后,進入fasteners>>>create,出現三種方法建立關系,如圖2所示。
圖2 焊點建立類型示意圖
選擇其中一種方法繼續,再選中步驟1)中建立好的attachments,確定之后就可以設置焊點的區域、準則、屬性等參數,這里面的參數就跟具體的焊接問題相關,對此有工程經驗的朋友可以提供一些意見和心得。
以上便是對焊點及焊接關系建立的簡單說明。
