ABAQUS CMA-快速實現復合材料建模

2016-12-01  by:CAE仿真在線  來源:互聯網

ABAQUS CMA模塊是專門用于復合材料鋪層建模的工具,不僅可以高效實現復合材料的快速建模,并且可以查看在實際復雜生產工藝下的諸多問題。本文將為大家介紹CMA快速建模的實現過程。

1. 在abaqus中復合材料參數的定義

Mechanical→Elasticity→Elastic

Type menu → Lamina

2. 創建網格模型

CMA模塊是基于網格進行建模,因此在使用CMA之前需創建網格模型。

3. 鋪層創建

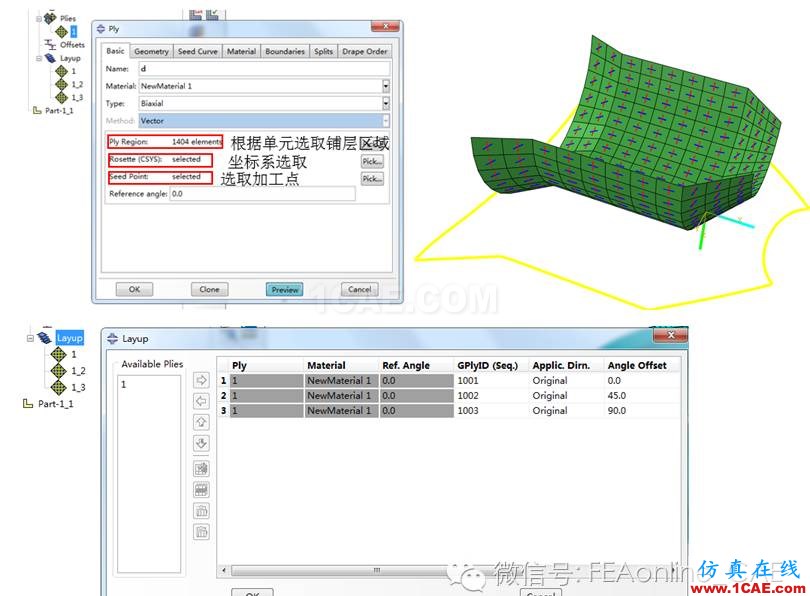

ABAQUS CMA可以方便選取鋪層區域、坐標系及加工點

Ply region:選取鋪層區域

在殼體上選擇一點作為種子點,種子點必須在選擇的Ply region上

選取坐標系

創建不同的鋪層角度

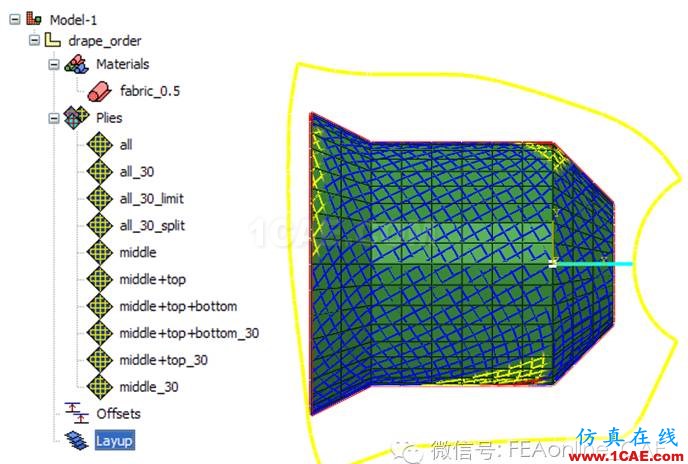

4. 查看鋪層模型

通過采用不同的顏色表示區域的可制造性,藍色表示鋪覆正常,黃色表示輕微起皺,而紅色表示嚴重起皺。
