在ABAQUS中進行后處理時,為了取一些自己需要的點的數據,經常要進行路徑的設置,然后取路徑上節點的結果。掌握ABAQUS提供的幾種定義路徑的方法,對結果的處理會很有幫助。
ABAQUS提供了四種創建路徑的方式,如下圖所示。

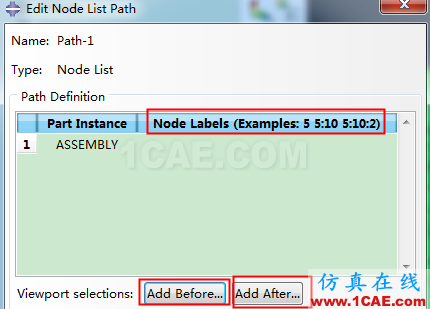

1.Node list
可以通過輸入節點編號表達式或直接在視圖中選擇節點,將相應節點添加到路徑的定義表中。

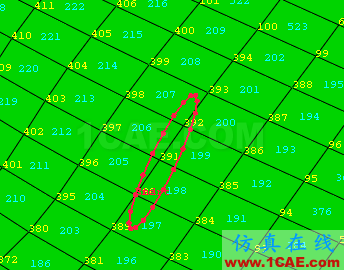

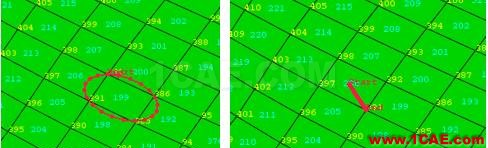

通過在視圖中直接選取路徑點時,可以根據個人喜好將所選的點增加在當前點列的前面或后面。
節點編號可以通過列舉的方式進行輸入,也可以通過表達式進行輸入。一般節點的編號是有規律的,可以使用表達式:sn:en:delt(注意要用英文符號)來進行定義,其中sn指開始點,en指結束點,delt指每兩個節點編號的差,有正負之分,是第n個節點編號減去第n-1個節點編號的值。對于沒有規律的幾個節點,直接寫上即可,以“,”隔開,具體的案例說明可以參考Simwe上的相關討論。通過輸入節點編號進行路徑定義時,必須點擊Enter件,以更新視圖中的路徑。

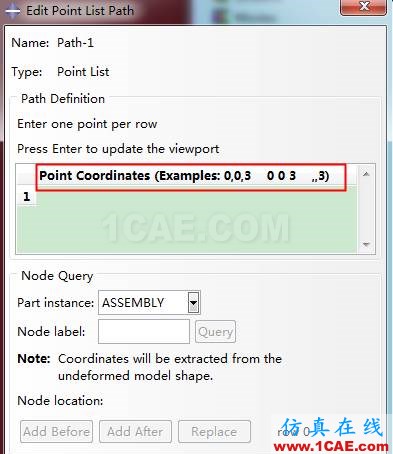

2.Point list
使用點來定義路徑時,點通過相對于模型全局坐標系統的坐標來指定,如0,0,3, 0 0 3等方式。
使用點定義的路徑是獨立于模型的網格的,因此模型的網格發生變化時,此路徑將不會變化。而使用節點編號定義的路徑始終通過這些節點,因此模型的網格發生變化時,路徑將發生相應的變化。

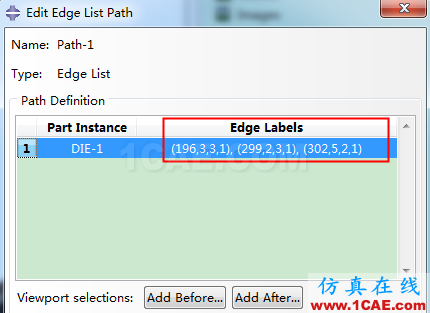

3.Edge list
可以直接在模型中選取單元的邊進行路徑的定義。選取后路徑表格中邊的編號處出現相應邊的編號,其中括號內的第一個數字為單元的編號。

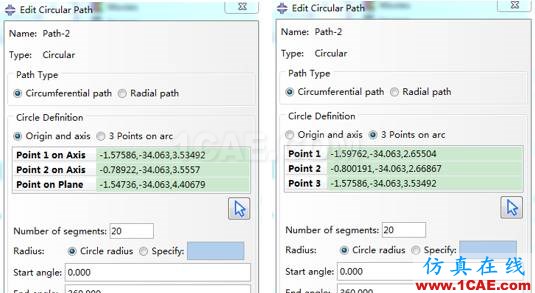

4.Circular
關于更復雜的圓形路徑的定義,可以選擇Circlar。這種方法可以定義圓周路徑、圓弧路徑,也可定義徑向路徑。圓形的定義可以選擇起始點和軸線,也可以選擇圓弧上的三個點。圓弧的長短通過起始角和終止角的差值進行確定。
定義好的路徑可以直接用于曲線圖的繪制等。
