一、 概述
利用abaqus進行屈曲分析,一般分為兩步:首先是特征值屈曲分析,此分析為線性屈曲分析,是在小變形的情況下進行的,是用于預測一個理想彈性結構的理論屈曲載荷,并在inp文件里做一定的修改,此修改是在下一步后屈曲分析所需要的初始缺陷的節點輸出.fil文件,作為下一步后屈曲分析所需要的初始缺陷的數據。其次,就是非線性屈曲分析,此步一般定義為非線性,原因在于是在大變形情況下進行的,一般采用位移控制加修正的弧長法(riks法),可以定義材料非線性,幾何非線性,以及加上初始缺陷。此步分析,為了得到極限值,需要得出載荷位移曲線的下降段,除了采用位移控制以及弧長法設定外,需在所得到的inp文件中,嵌入第一步分析中的.fil節點數據。
如圖為工字梁的截面數據:
二、 分析過程
-
特征值屈曲分析

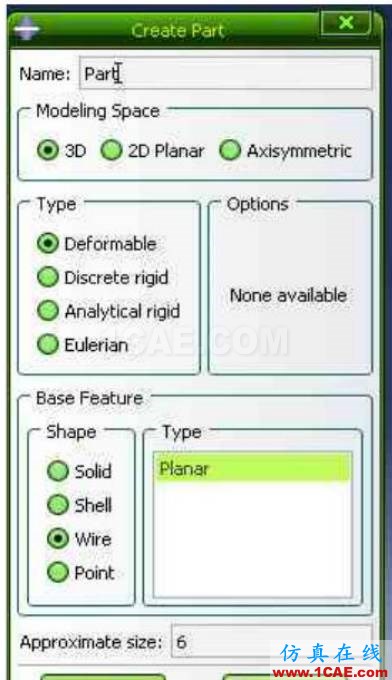

首先,需在Part模塊中定義梁單元。

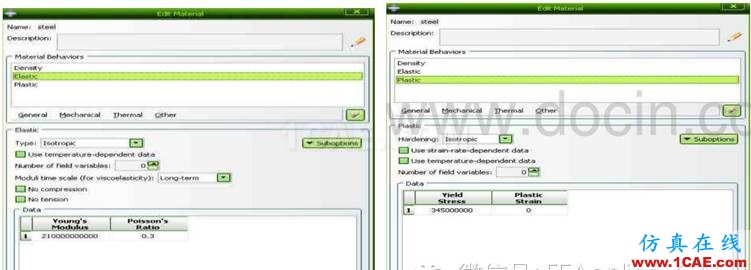

在Property定義截面屬性、截面尺寸以及梁截面方向。
在Assembly模塊中裝配模型。

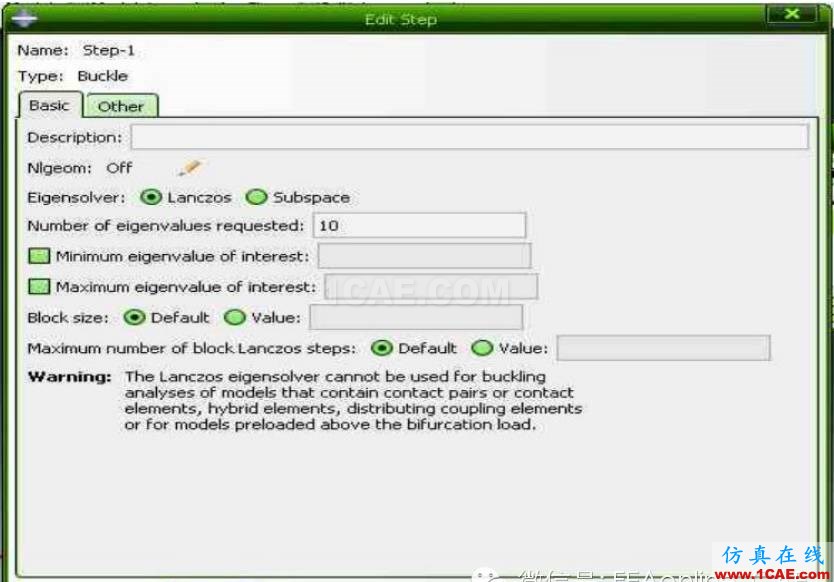

在Step模塊中定義buckle分析步。

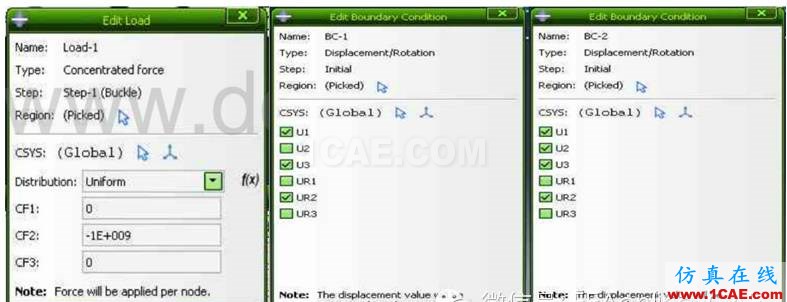

在Load模塊中定義模型的邊界條件,軸向力以及約束條件。

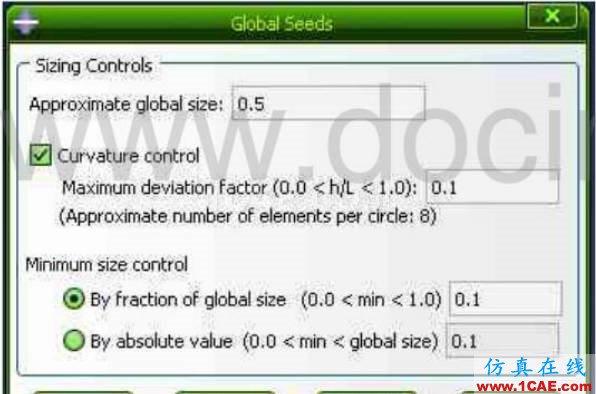

在Step模塊中劃分網格。
修改Inp文件,并在Job模塊中提交分析,修改語句如下:
2. 非線性屈曲分析
首先,拷貝前一步特征值屈曲分析所用模型。

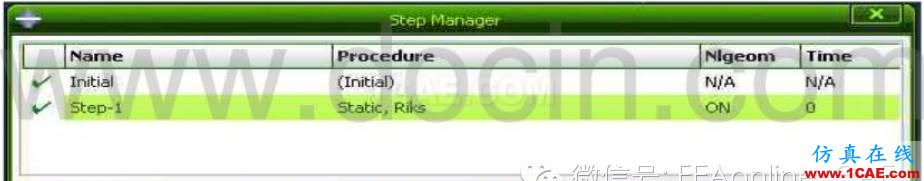

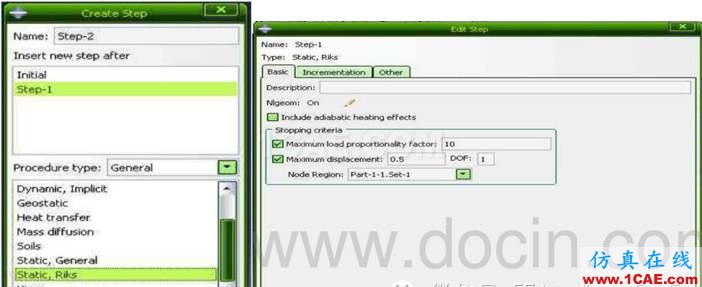

然后,在Step模塊中定義Riks分析步,如下:
接著,引入初始缺陷,在第二個模型的任意模塊下,點擊下拉菜單下的Edit Keywords,修改Inp文件,修改內容如下:
其含義為引入buckle分析步中的一階模態的1%,二階模態的1%作為非線性屈曲分析中模型的初彎曲。
最后在Job模塊下提交并完成Riks分析。
三、 計算結果

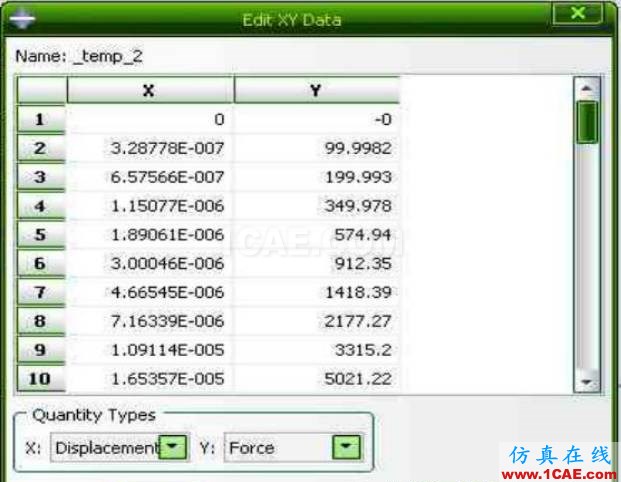

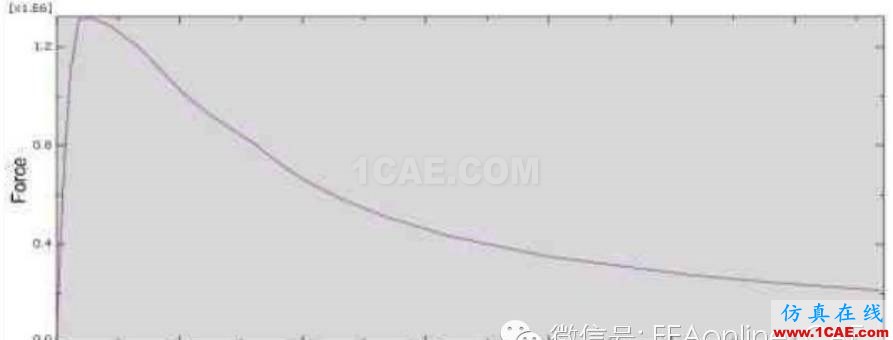

得到載荷-位移曲線及數據如下:
