空氣導管有限元分析

2017-01-23  by:CAE仿真在線  來源:互聯網

CAE在空氣導管中的解決方案

空氣導管的結構強度是通訊設備行業在可靠性設計中所關心的最基本的問題,通過CAE仿真指出垂直、側向、縱向三個方向空氣導管的應力分析等,為進一步改進結構設計提供了理論依據,為通訊設備行業在提高可靠性、降低產品的損壞率、壓縮成本方面起到了顯著的作用。

產品問題概述:

客戶原始設計的最大等效應力是否會超過材料屈服強度,材料是否失效,產品是否安全?我司通過CAE仿真,發現三個方向受力的空氣導管的最大等效應力都低于材料屈服強度,產品安全。

原圖模型(如下圖所示):

計算結果

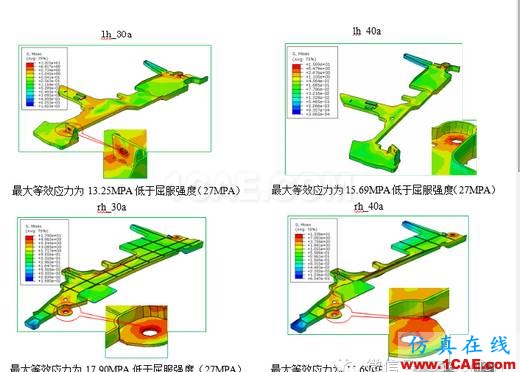

(1) 垂直方向的應力分析:

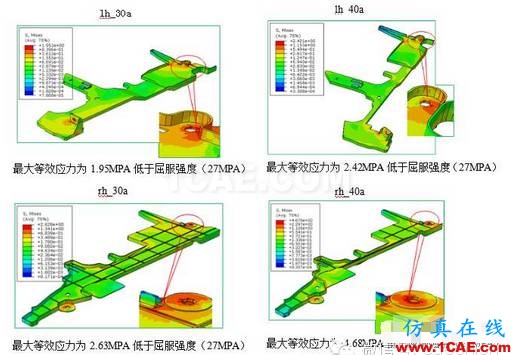

(2)側向方向的應力分析:

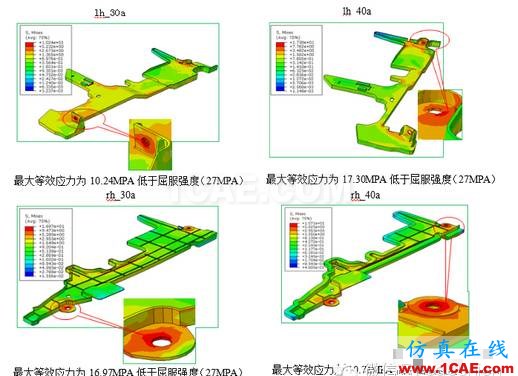

(3)縱向方向的應力分析:

結論

垂直、側向、縱向三個方向受力的四種不同類型的空氣導管的最大等效應力都低于材料屈服強度,產品安全。

使用軟件

Abaqus/standard
