Abaqus如何保存變形后的模型并在此基礎上計算

2017-02-23  by:CAE仿真在線  來源:互聯網


Abaqus中計算完成后會生成odb文件,也就是結果文件。如果想重新采用變形后的模型進行相關分析,可以通過Abaqus的導入操作完成。

新建一個model,通過File下拉的importPart,之后選擇相應的odb模型,可以自己選擇導入哪個載荷步或者哪個子步的變形結果。

Abaqus如何保存變形后的模型并在此基礎上計算abaqus有限元分析案例圖片1

1

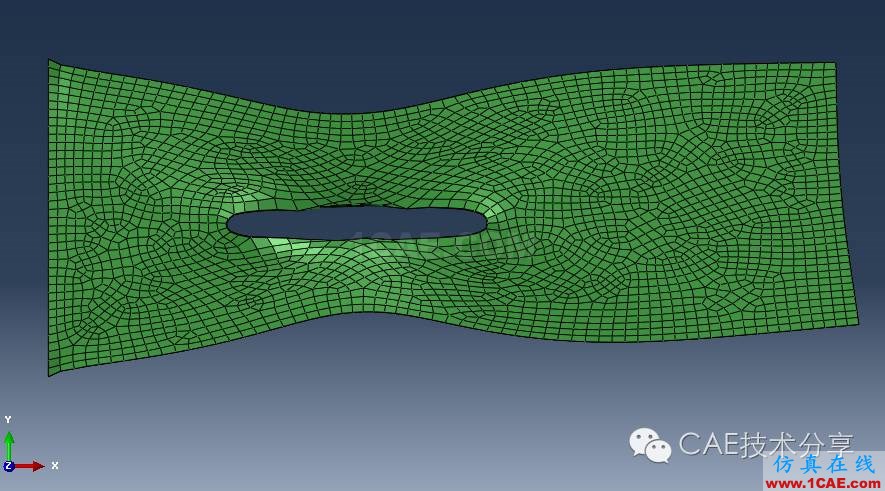

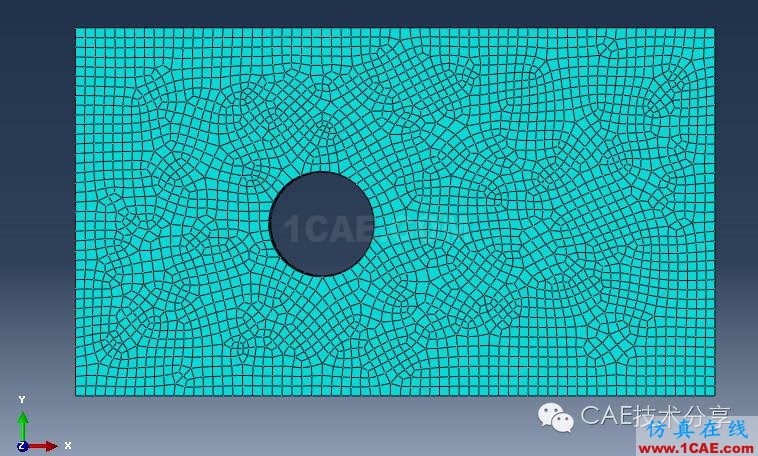

很明顯,導入后的模型如圖2所示。而之前的模型如圖3所示。

Abaqus如何保存變形后的模型并在此基礎上計算abaqus有限元分析案例圖片2

2

Abaqus如何保存變形后的模型并在此基礎上計算abaqus有限元分析案例圖片3

3

導進來之后的模型需要重新定義材料、加載組件、定義載荷步、加載,之后可以選擇在編寫基礎之上繼續計算。

如果只是想得到變形后的單元節點信息,則可以不考慮在Abaqus中定義材料和加載等,而是直接在Job模塊直接創建一個Job,通過Write input生成記錄了該變形的inp文件。該inp文件里面的信息是單元和節點信息。

Inp文件可以作為數據文件進行傳遞,對于HyperMesh,可以與Abaqus進行有效的連接,可以讀取Abaqusinp文件生成相關信息。
