ABAQUS后處理——XYData的操作與應用

2017-03-18  by:CAE仿真在線  來源:互聯網

本篇文章主要介紹ABAQUS后處理模塊中XYData的使用。

結合之前推送《ABAQUS熱電耦合分析實例》,我們進行XYData的創建、繪圖、導出。

一、XYData的創建

用戶可通過兩種方式進入XYData的創建:直接點擊

Create XY Data

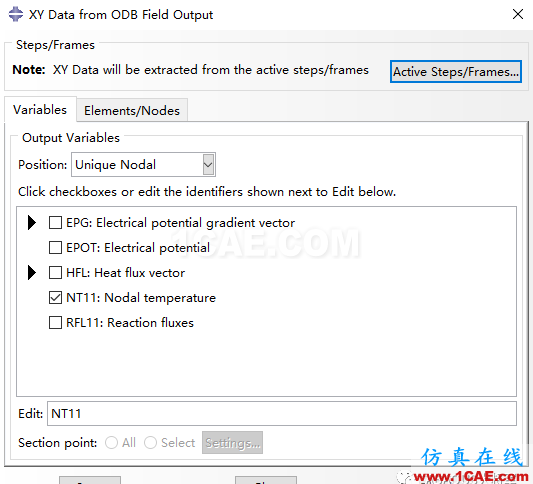

選擇ODB field output,點擊Continue,進入XY Data from ODB Field Output對話框。我們可以進行變量的選擇和單元或節點的選擇。我們選擇NT11:Nodal Temperature作為變量

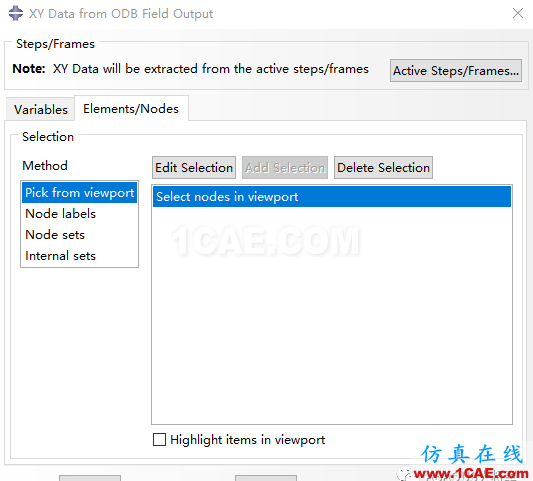

切換到Element/Nodes,選擇Pick from viewport,點擊Edit Selection,然后選擇我們想要的節點,點擊Done,點擊Save,點擊OK,完成XYData的創建。

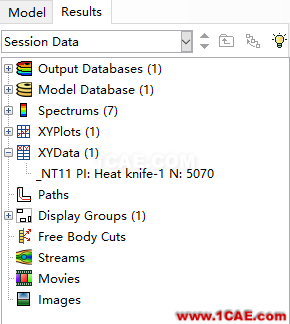

我們點擊模型樹中的XYData,可查看、編輯創建的XYData。

二、XYPlots

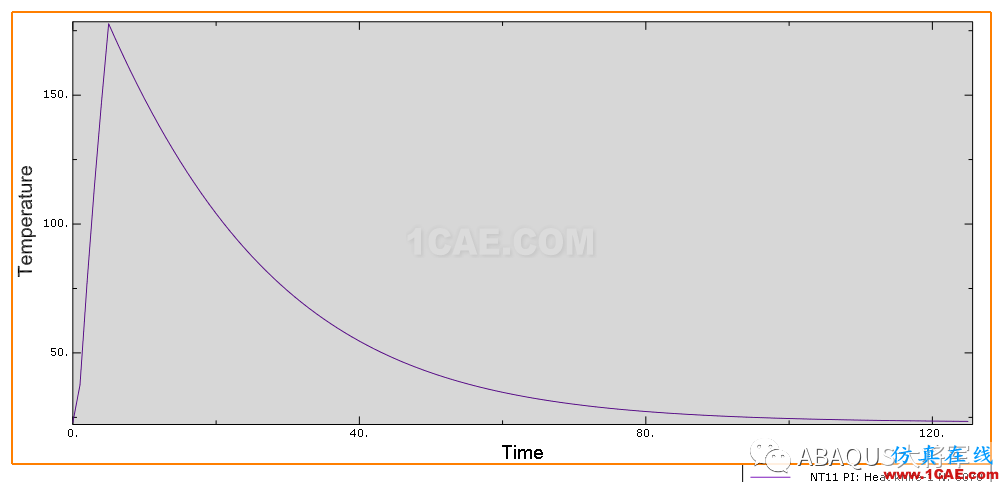

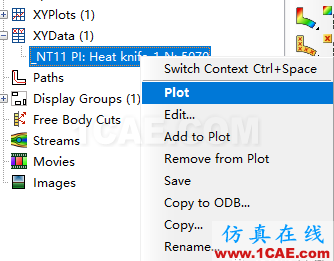

在模型樹下,找到創建的XYData,鼠標右鍵,選擇Plot,程序自動生成此XYData的圖。

三、XYData數據導出excel格式

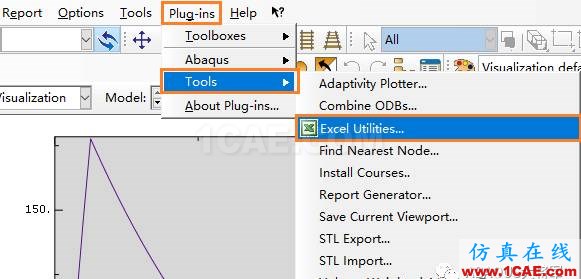

通過菜單Plug-ins→Tools→Excel Utilities,彈出Excel Utilities對話框。

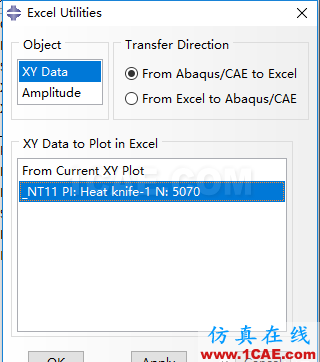

選擇創建的XYData,點擊OK,自動導出并打開Excel格式的數據。

四、數據處理及應用

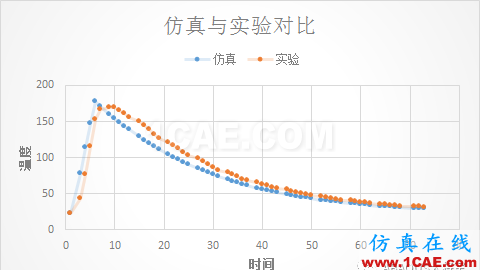

對導出的excel格式數據進行處理,例如可跟實驗獲得數據進行對比,查看模型建立的準確性,可進行分析及模型修正。

文章如有不妥之處,歡迎交流討論。
