跌落分析過程中增加質量（慣性力）的必要性

2017-03-20  by:CAE仿真在線  來源:互聯網

在做跌落分析過程中,有無對結構添加質量(慣性力)對結構分析產生顯著的影響。本文就通過簡單的例子來說明其影響情況。跌落沖擊屬于沖擊動力學范疇,一般需要采用顯式動力學方法進行求解,Abaqus/Explicit對瞬態高速問題提供了效率極高的解決方案。

1.模型建立

如下圖建立模型,模型中包括可變形的鋁制手機邊框與不可變形的地面模型。但是為了對比有無添加質量(慣性力)對結構分析產生的影響情況,模型中會添加一個同樣的手機邊框。同時創建(Dynamic,explicit)分析步,時間長為0.05s。

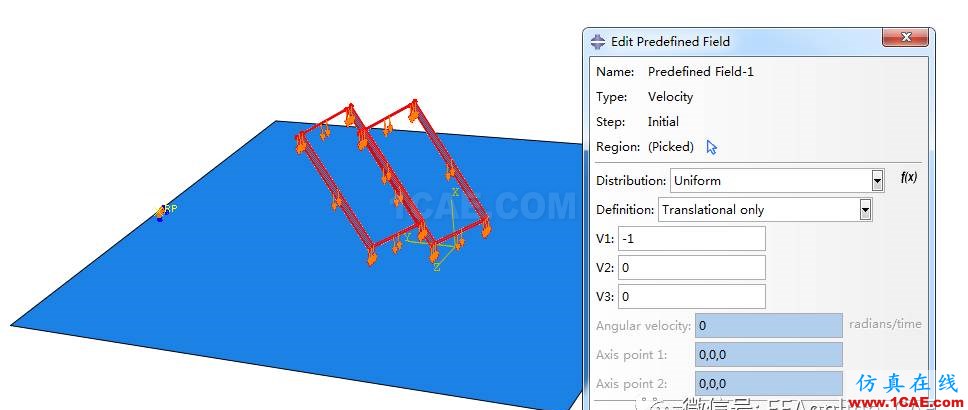

2.邊界條件

跌落計算過程中,地面假體完全固定,手機外框施加1m/s初速度來模擬從10m高處落下。定義一般接觸條件。

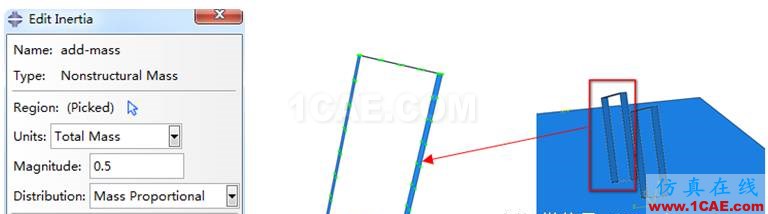

3.添加質量(慣性力)

計算過程中,做了對比試驗,即只是對其中的一個手機外框進行添加質量(慣性力)。

4.計算結構

獲取跌落過程中模型的變形和應力分布情況。同時,比較添加了質量(慣性力)和沒有添加質量(慣性力),兩個手機外框的變形和應力分布情況。

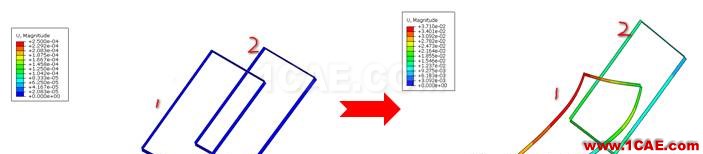

模型的整體變形云圖如下:

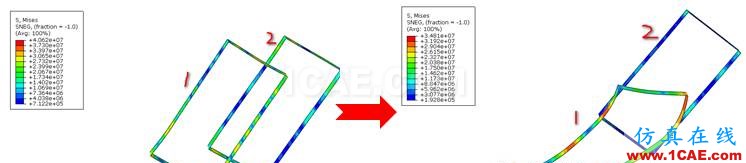

模型的整體應力云圖如下:

注:1-添加質量(慣性力) 2-無添加質量(慣性力)

由上可知,添加了質量(慣性力)的part1發生了塑性變形,而沒有添加質量(慣性力)只是發生彈性變形。

總之,在做跌落分析過程中,質量(慣性力)的存在對結構分析產生顯著的影響,但在分析過程施加多大的質量(慣性力)往往根據經驗和試驗來確定。
