CFX調用ICEM進行user defined remeshing

2016-10-07  by:CAE仿真在線  來源:互聯網

  前段時間做了個cfx調用workbench進行user defined remeshing的例子,可以實現物體6dof的大位移運動問題,但是正像流沙說的那樣,這種remeshing的速度非常慢,因為workbench的打開和updata速度都很緩慢。這里在user defined中調用ICEM進行remeshing,速度將會大大的提高,并且可以實現6dof的運動問題。

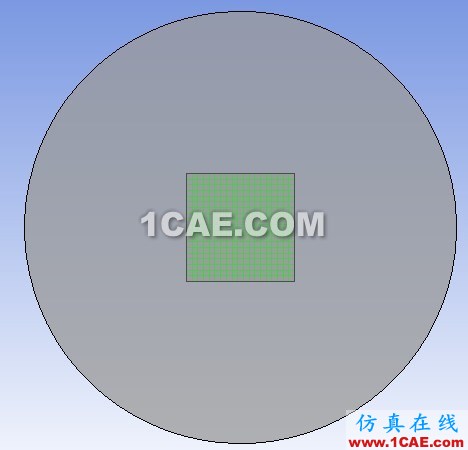

還是以一個方盒子旋轉運動作為例子,為了簡化,這里只考慮了方盒子繞z軸的旋轉,沒有加入平移運動。

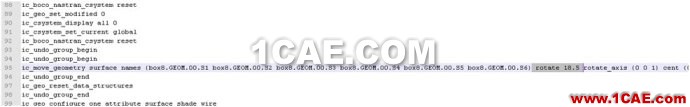

和直接使用ICEM進行網格重構一樣,我們需要錄制replay文件,只是這里的rpl會記錄我們對box的幾何平移和旋轉操作。打開rpl文件,這里記錄了對box的旋轉操作,我們要做的是通過fortran對這個文件進行讀寫的操作,在每一次remesh時將旋轉量變成正確的量,這樣在每次remesh時生成的網格才是我們需要的。

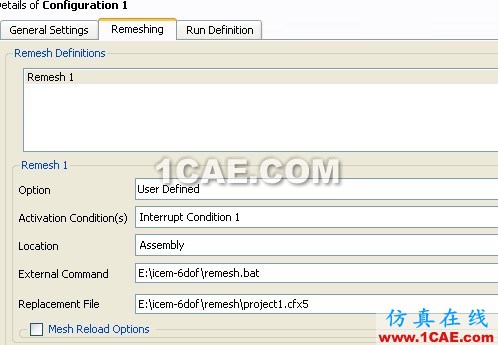

通過批處理程序,首先執行fortran程序,對rpl進行改寫,然后調用ICEM進行remeshing:

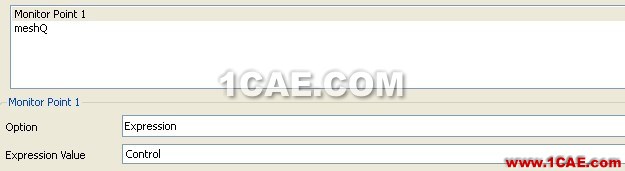

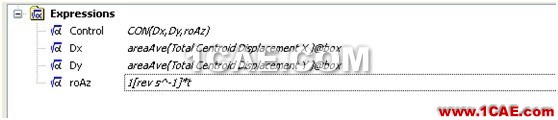

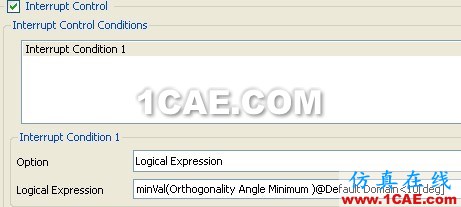

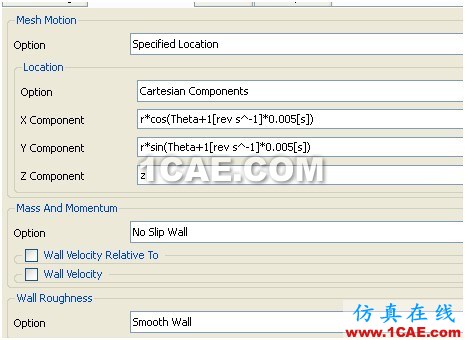

CFX  user CEL:

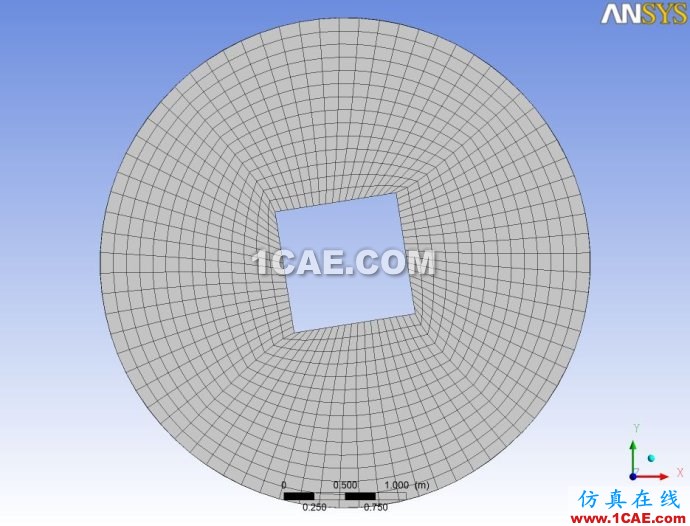

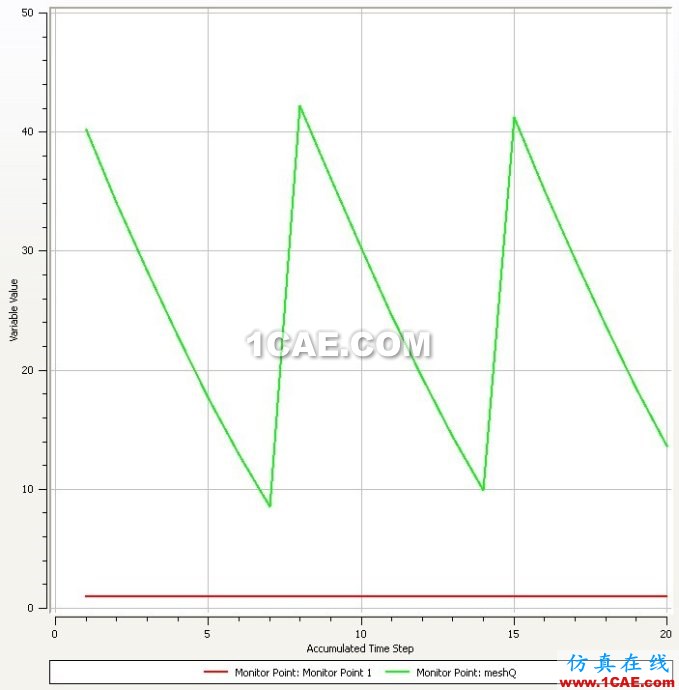

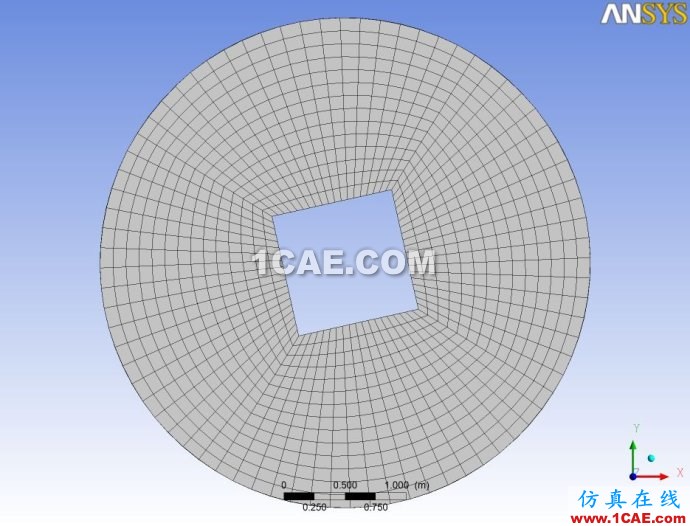

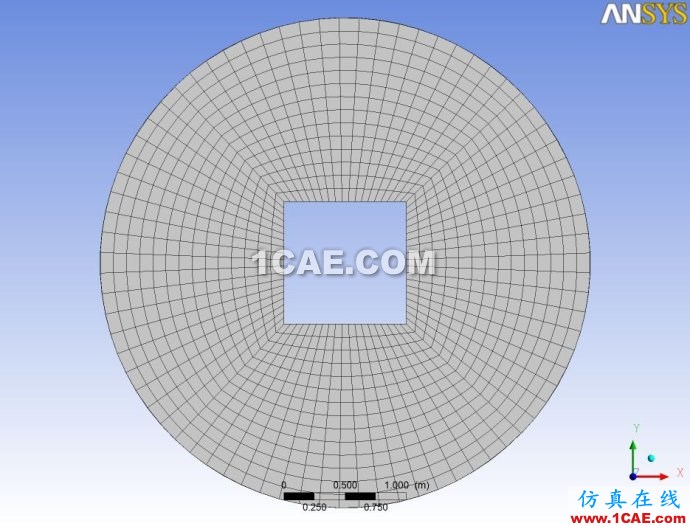

結果:

 使用workbench和icem來進行6dof的remesh為我們提供了2種方法,最重要的是給了我們清晰的思路。我們可以按照這個思路隨意發揮,比如我們會調用prE建立新的幾何模型,再使用hypermesh來進行網格劃分。
