本案例利用Fluent計算計算流體自CD噴管噴出后的超聲速流動。

計算完畢后馬赫數如圖所示。

1

計算模型

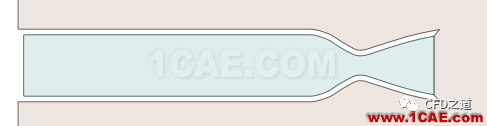

噴嘴計算模型如下圖所示。

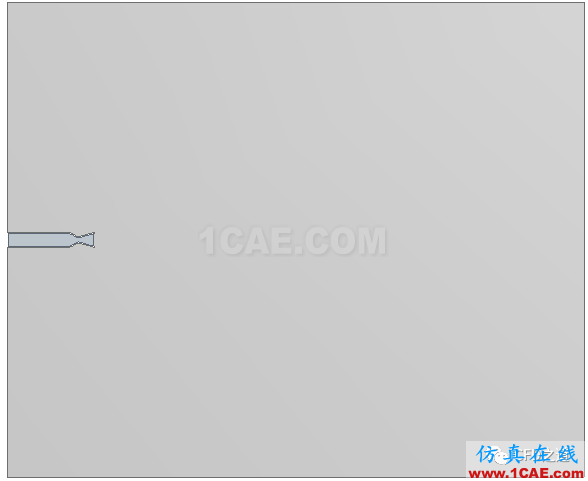

計算區域如圖所示。

2

生成網格

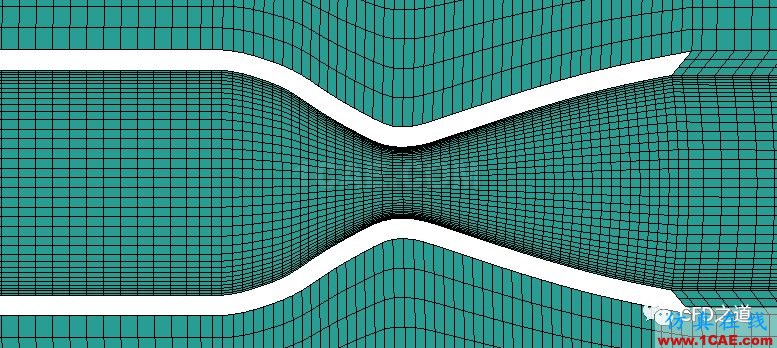

在ICEM CFD中生成全四邊形計算網格。噴嘴位置計算網格如下圖所示。

3

Fluent設置

3.1 General設置

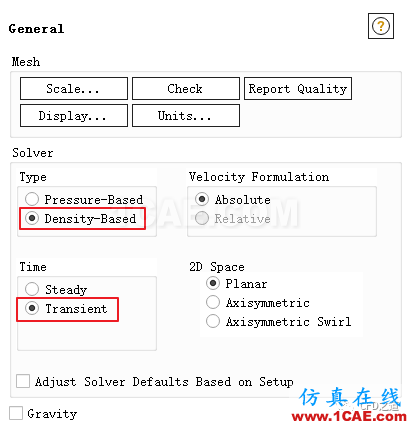

• 設置采用Density-Based求解器

• 采用Transient計算

3.2 Models設置

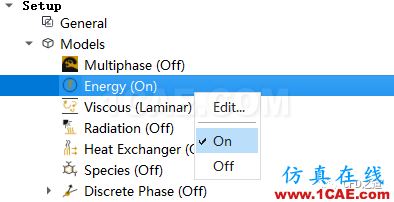

• 右鍵選擇Energy,點擊彈出菜單項On激活能量方程

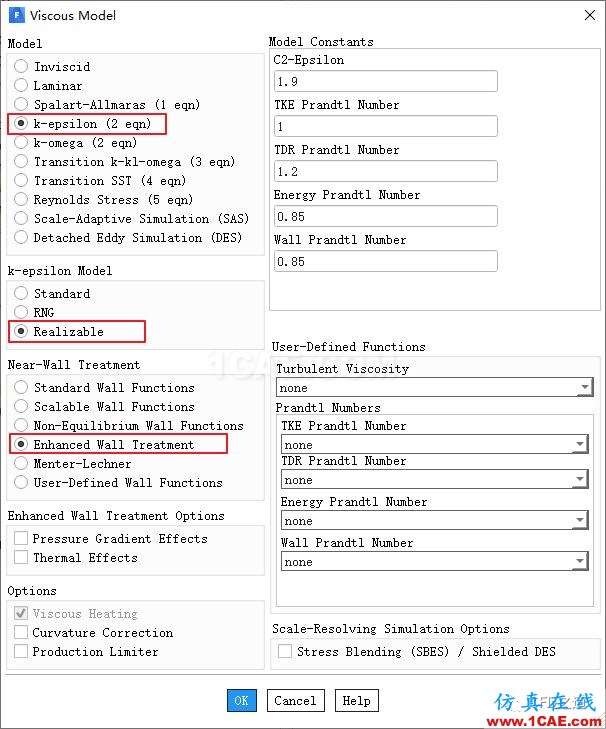

• 雙擊Viscous節點,彈出對話框中選擇采用Realizable k-epsilon湍流模型,激活Enhanced Wall Treatment壁面函數

3.3 Materials設置

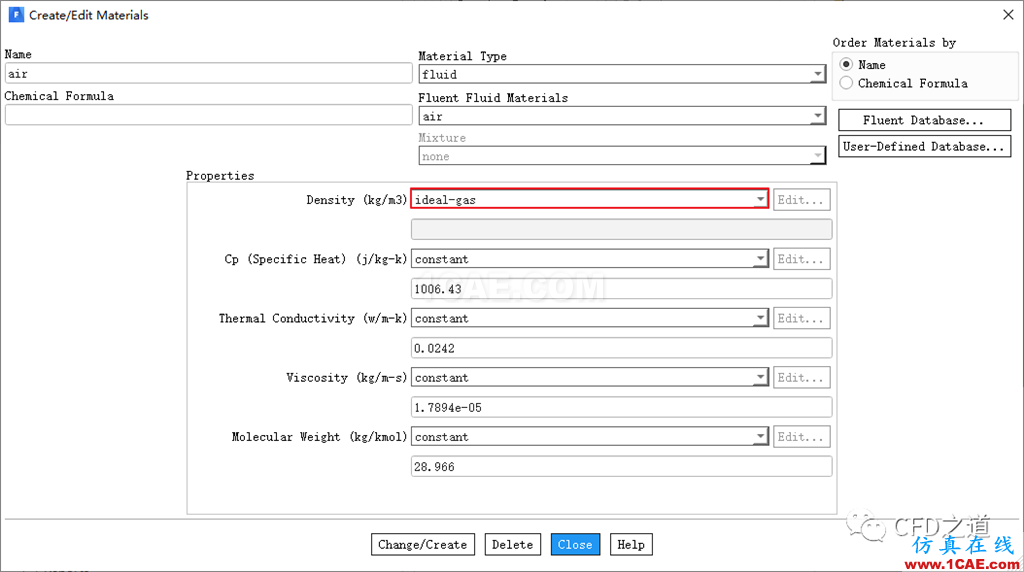

• 設置air的密度為ideal-gas,其他參數保持默認設置

3.4 Operating Conditions設置

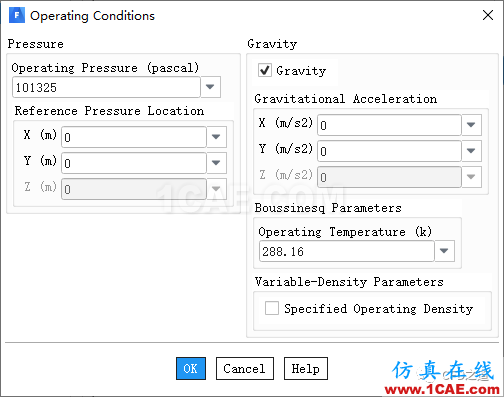

如下圖所示設置操作條件。

3.5 Boundary Conditions設置

• 設置inlet邊界為Pressure-inlet類型

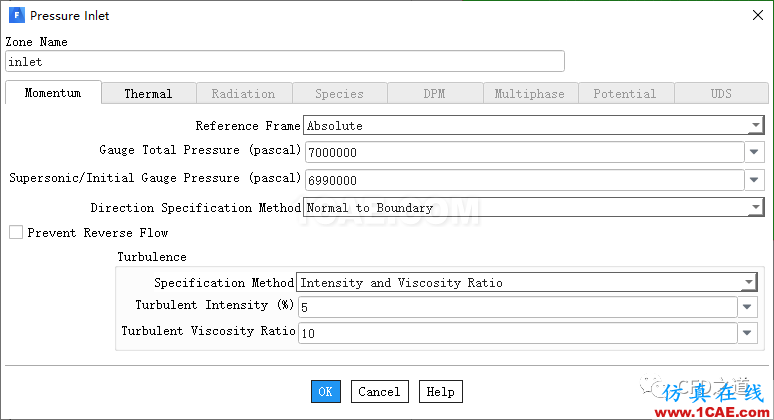

• 如下圖所示設置入口總壓為7 MPa,表壓為6.99 MPa

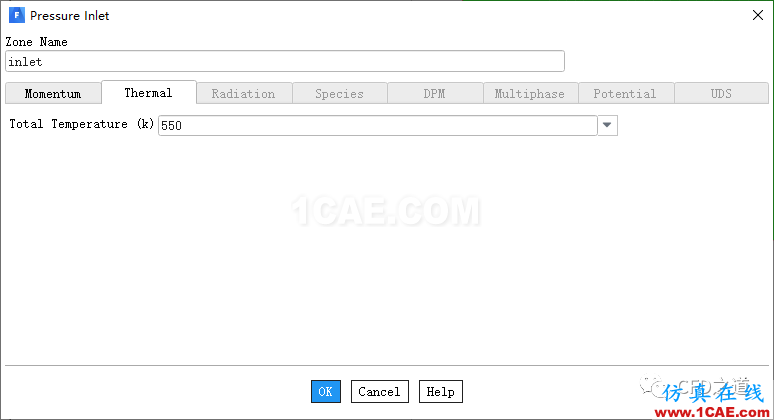

• 設置入口溫度為550 k

其他邊界采用默認參數設置。

3.6 Methods設置

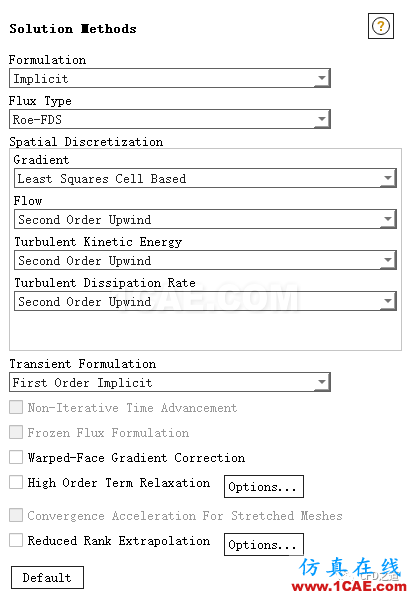

• Methods采用如圖所示參數設置,設置湍流項采用二階迎風格式

3.7 Controls設置

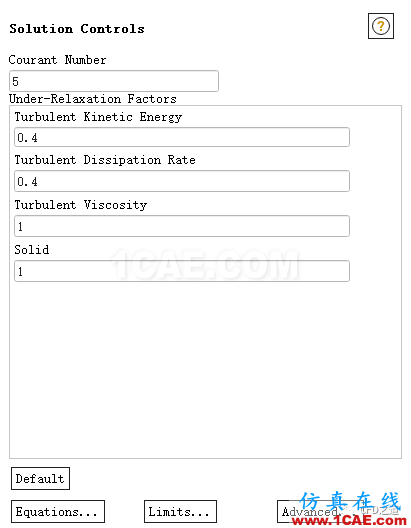

• Controls面板中,設置Turbulent Kinetic Energy及Turbulent Dissipation Rate為0.4

• 其他參數保持默認設置

3.8 初始化計算

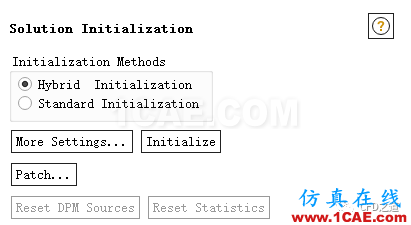

• 鼠標雙擊模型樹節點Initialization,右側設置面板中采用Hybrid Initialization初始化

注:若收斂困難,可嘗試采用FMG初始化。

3.9 設置自動保持

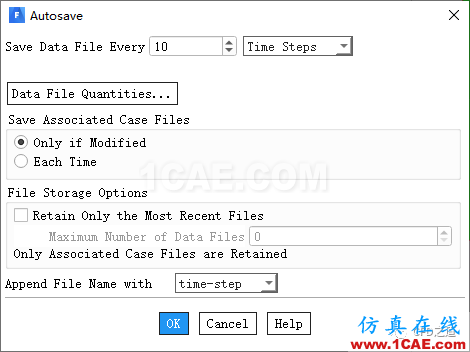

• 如下圖所示,設置每10個時間步保存一次

3.10 求解計算

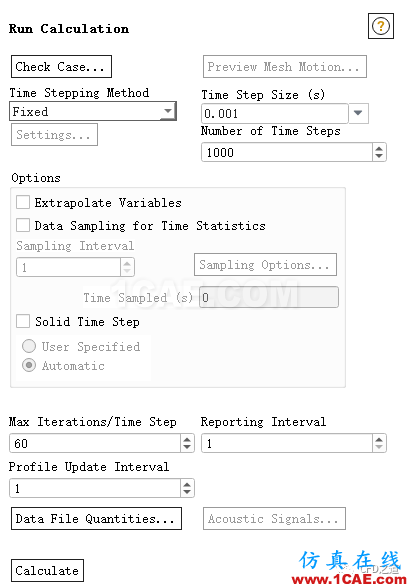

• 設置Time Step Size為0.001

• 設置Number of Time Steps為1000

• 設置Max Iterations/Time Step為60

• 點擊Calculate開始計算

4

計算結果

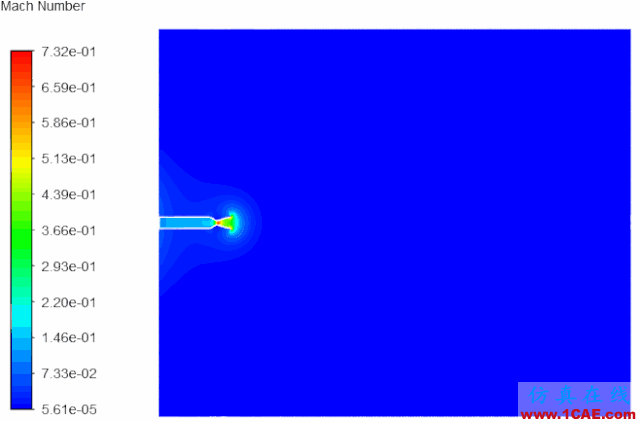

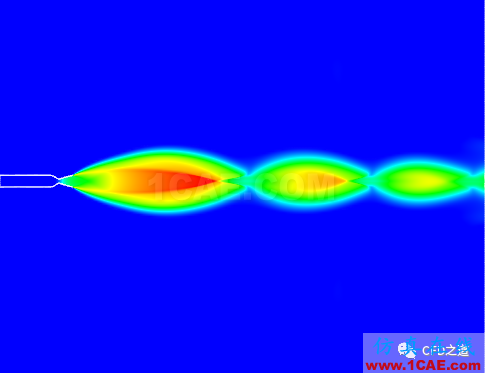

• 馬赫數分布

其他后處理這里就不贅述了。

相關文件:

https://pan.baidu.com/s/1SMWewhpBF3_Jbn55NalYmA

提取碼:40op

來自:流沙CAE
