HFSS信號完整性分析指南

2016-09-22 by:CAE仿真在線來源:互聯網

一、應用概述:

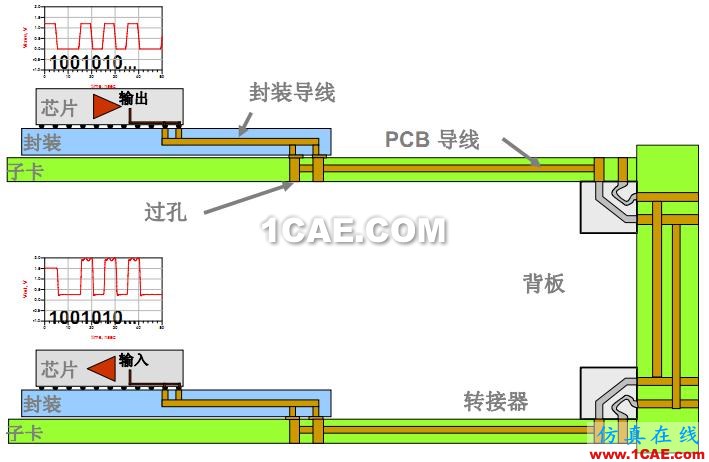

HFSS是功能強大的任意三維結構電磁場全波仿真設計工具和EMI集成仿真驗證環境。HFSS可以對設計中的任意三維結構進行從直流到幾十GHz范圍的全波分析并以S參數顯示,可應用于分析信號的傳輸、反射及匹配特性,計算輻射、色散、模式轉換和材料頻變效應等因素對信號傳輸的影響,如高速關鍵鏈路分析,包括:信號走線、過孔、電纜、封裝、連接器等等。

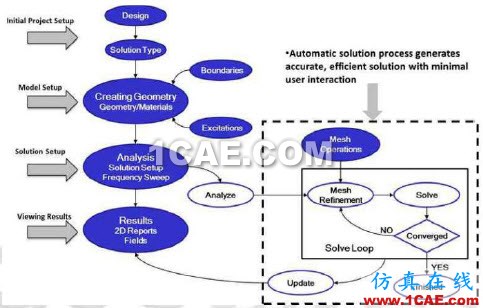

1.HFSS的仿真求解過程:

HFSS標準的建模求解過程如下圖:

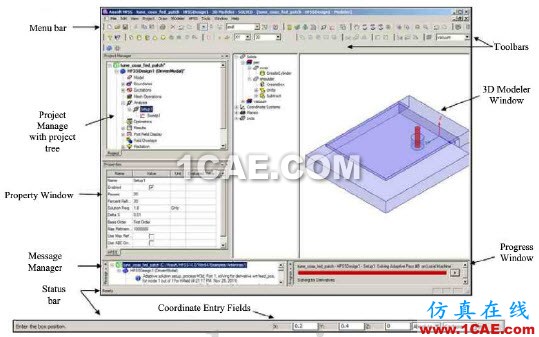

2.HFSS工作窗口:

HFSS是基于Windows操作風格的界面,將項目管理窗口(Project Manager)、建模窗口(Modeler),以及屬性(Property)、信息窗口(Message)、進程窗口(Process)等輔助窗口集成在一個界面里面。

二、HFSS的信號完整性設計流程:

1.打開HFSS軟件;選擇求解器:

對于絕大多數SI問題都是使用頻域有限元求解器。

2.選擇求解類型:

HFSS有四種求解類型,其中Driven Modal和Driven Terminal都是用于有源驅動(需要端口激勵)情況。這里重點介紹一下這兩個求解器的區別:

— Driven Modal的求解主要是微帶線、波導等傳輸結構,這種求解類型得到的S 參數是基于主模到高次模的各種模式的廣義S參數,因此常用于天線和微波器件仿真;

— Driven Terminal的求解主要是終端為多根導體的傳輸線,比如差分線,這種端口需要定義終端線,求解得到的S參數是基于終端的,因此常用于電路、高速互連等SI設計。

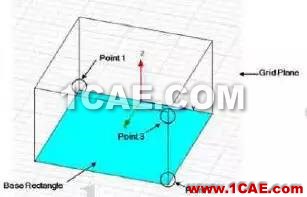

3.設置單位,搭建三維模型:

HFSS 為用戶提供一個方便的三維繪圖建模環境,既可以在其中畫出分析對象的三維結構,輸入材料參數,進行仿真分析, 也可以導入AutoCAD、ProE、STEP 、IGES 、ACIS等機械結構設計文件,或者通過AnsoftLinks 導入PCB或封裝的局部模型,設置材料和邊界條件后直接做仿真。仿真結果可以是坐標系下的輻射場量,也可以是三維或動畫云圈。

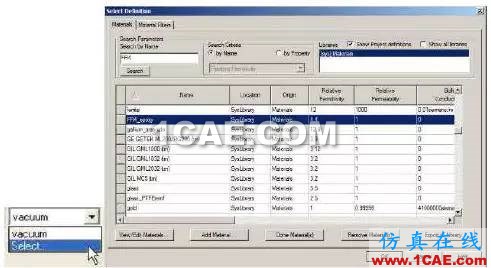

4.給模型指定材料屬性:

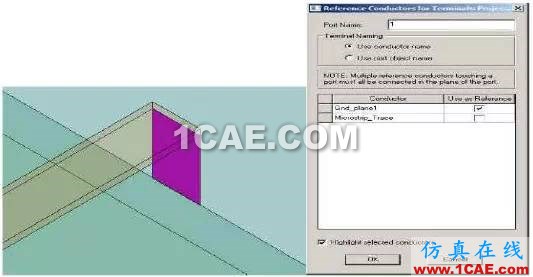

5.設置求解端口Port:

電磁場有限元求解需要設置端口(Port)和邊界條件(Boundary Condition),一般在需要分析的目標和參考平面(或者外邊界)之間,繪制二維平面作為端口設置激勵。HFSS端口分為波端口(Wave Port) 和集總端口(Lump Port)。一般暴露在外圍邊界處的端口設置為波端口,模型內部的端口設置為集總端口。

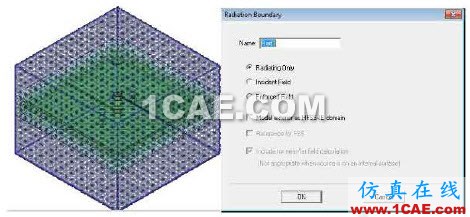

6. 設置求解邊界:

通常在求解模型外部需要繪制一個空氣盒子(airbox) 作為求解區域, 這個盒子需要包圍所有的互聯結構, 而且外延一定距離,這個距離通常在十分之一波長到四分之一波長之間,取決于目標對外輻射能量的大小。盒子屬性選擇Radiating 0nly即可。

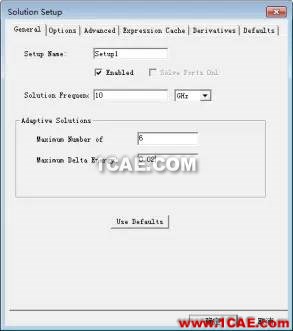

7.設置仿真求解要求:

具體設置需要根據具體項目來定,常用設置如下:

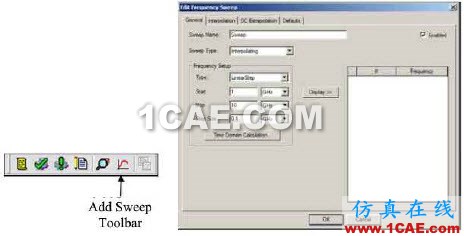

8.掃頻設置:

SI仿真通常還需要寬帶掃頻,因此進行掃頻設置,包括起止頻率、取點數和掃頻方式,具體需要根據具體項目而定,常用設置如下圖:

9. 仿真結果輸出及處理:

以上各項設置完成并檢查(Va1idate) 無誤后,開始仿真(Analyze All)。HFSS仿真結束后,可以在報告中輸出SYZ 參數,以及二維/三維場圖。

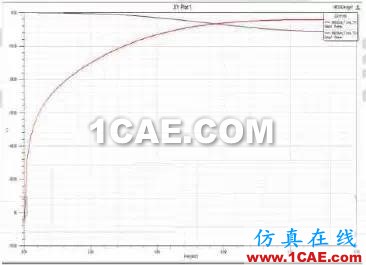

(1)輸出S參數:選擇菜單HFSS→Resu1ts→Create Terminal Solution Data Report→Rectangu1ar Plot,輸出S參數;

(2)輸出二維/三維場圖:選擇菜單HFSS→Fields→Plot Fields→E→Mag_E,輸出二維/三維場圖。

總結:

HFSS (High Frequency Structure Simulator) 作為行業標準的電磁仿真工具,特別針對射頻、微波以及信號完整性設計領域。作為基于頻域有限元技術的三維全波電磁場求解器,HFSS 可提取散射參數,顯示三維電磁場圖,生成遠場輻射方向以及提供全波SPICE 模型,該模型可用在Designer和其他信號完整性分析工具中。針對封裝和PCB板上高速串行信號的信號完整性問題,工程師可以使用HFSS 輕松地設計并評估連接器、傳輸線及PCB上的過孔,高速元件引起的信號完整性和電磁干擾性能。
